При установці твердопаливного котла є певні правила для забезпечення його довговічною і безпечної роботи. Які необхідно дотримуватися. Ознайомившись з основними аспектами установки твердопаливного котла своїми руками, Ви легко зможете впорається з поставленим завданням.
Для правильної установки і підключення твердопаливного котла системе опалення в першу чергу потрібно визначиться з вибором самого агрегату. Що б котел повністю відповідав заданим Вами вимогам. На сьогоднішній день видова лінія досить широка, тому класифікацію виконують по 2 ознаками:
-тип доступного палива;
-спосіб його переробки (згоряння).
Від правильності установки котла залежить наскільки довго і як надійно працюватиме ваша система опалення з твердопаливним котлом. Можливо, пізніше Вам необхідно буде додати додаткове обладнання (наприклад твердопаливний бойлер), а значить потрібно продумати про запас площі навколо котла. Також, якщо говорити про запас місця, необхідно продумати місце для розведення труб опалення від котла. Здійснити такий монтаж труб опалення своїми руками цілком реально, головне заздалегідь все продумати і розрахувати.
Вимоги до місця установки котла і нормативи для установки твердопаливного котла опалення По-перше, необхідно розібратися з котельні. Должка бути хороша вентиляція в котельні, необхідна для правильного процесу горіння. Пол повинен бути бетонним не тонше 5 см.
Монтаж опалювального котла в першу чергу полягає в правильному виборі місця для котельні і котла. Недоліки твердопаливних котлів в основному полягають саме в необхідності установки котла в місці, де багато площі і по периметру котла є достатньо місця для вентиляції поверхонь. Звичайно і правильне обладнання, яке потрібно для установки системи теж грає важливу роль. Таке обладнання, якщо воно професійне, то коштує великих грошей, а тому краще довірити установку грамотним фірмам. Хоча, звичайно, все залежить від масштабів вашої опалювальної системи. Як би там не було, необхідно буде виконати наступні монтажні роботи:
- Розміщення в котельні опалювального котла;
- Прокладка трубопроводу по дому;
- обв'язка;
- Запуск котла.
Якщо мова йде про підключення всієї системи, то воно повинно бути виконано з урахуванням всіх нормативів щоб, де чтого не прорвало і не принесло в майбутньому Вам серйозного збитку.
Розглянемо основні вимоги для безпеки роботи котельного обладнання:
- Площа приміщення котельні повинна бути не менше 7м²;
- Котельня повинна бути обладнана плиткової вентиляцією. Перетин каналу вентиляції повинно бути від 80 міліметрів з розрахунку на 1 кВт потужності твердопаливного котла;
- Нормативне безпечну відстань від обладнання до стін повинно бути від півметра;
- Пол повинен бути вимощена з негорючих будівельних матеріалів. Перед топкою, як в печі повинен бути розташований лист негорючого матеріалу, наприклад металу;
- Діаметр димоходу з розрахунку димового відведення котла;
- Пожежна безпека понад усе. Як підключення до електромережі, так і підведення води повинен здійснюватися відповідно до нормативів пожежної безпеки;
- ККД вашого серця опалювальної системи, котла, безпосередньо залежить від правильності вибору і установки типу димоходу.
Багато показників не є аксіомою і розраховуються виходячи з документації, яка додається до котла.
Всі недорогі твердопаливні котли для будинку малої потужності допускається ставити прямо на чорнову стяжку підлоги. Вони мають малу вагу і не роблять на підлогу вібраційних навантажень, оскільки не обладнані вентилятором або шнековим конвеєром для подачі пелет. Для агрегатів потужністю понад 50 кВт рекомендується влаштувати бетонний фундамент, який повинен спиратися на грунт і утрамбовану підсипку з щебеню. Фундамент виконується на 80-100 мм вище рівня стяжки, при цьому він не повинен бути з нею пов'язаний. Влаштування основи також вимагають котли тривалого горіння, в яких є механізм підйому-опускання важкого вантажу.

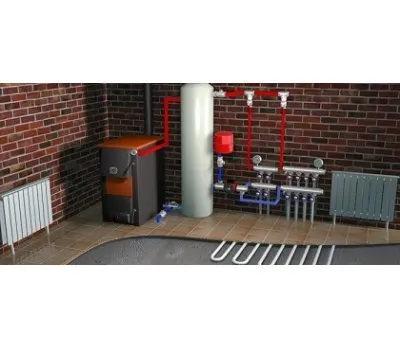

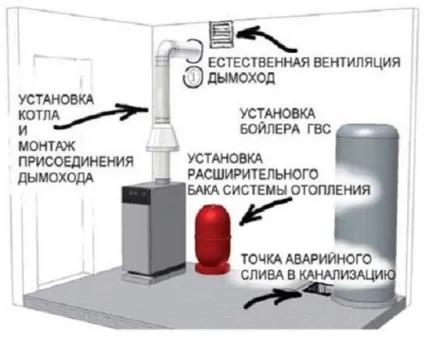

Орієнтовна компоновка обладнання та схема монтажу твердопаливного котла опалення представлена на малюнку:
Порядок монтажних робіт
Для виконання роботи пропонується наступна інструкція по монтажу твердопаливних котлів:
1 .Ізделіе звільнити від заводської упаковки;
2. Якщо в приміщенні топкової мало місця, то збірку вироби краще зробити на вулиці. Встановити всі дверцята і ящик зольника, а також інші елементи, що поставляються окремо. Вентилятор і прилади автоматики ставити не потрібно, це робиться після монтажу котла;
3. Перемістити агрегат в приміщення і встановити на фундаменті або підлозі таким чином, щоб патрубок виходу газів знаходився на одній осі з трубою димаря. У домашніх умовах монтаж твердопаливного котла своїми руками потрібно виконувати з помічником, вага обладнання рідко буває менше 50 кг;
4. Зафіксувати котел на фундаменті або стягуванню так, щоб не було перекосів;
5. Приєднати димар, встановити вентилятор з блоком управління і групу безпеки;
6. Підключити котел до системи опалення за обраною схемою.
Найпростіша схема установки твердопаливного котла передбачає підключення до самопливної системі опалення.
Наведена схема монтажу твердопаливного котла зображена умовно, така система працює краще, якщо агрегат знаходиться нижче рівня батарей опалення. Іноді з цією метою в стягуванні підлоги виконують спеціальне поглиблення для установки котла. Головна перевага такої системи - автономна робота, яка не залежить від подачі електроенергії. До неї добре підходять класичні твердопаливні котли нижнього горіння без комплекту автоматики і нагнітача.

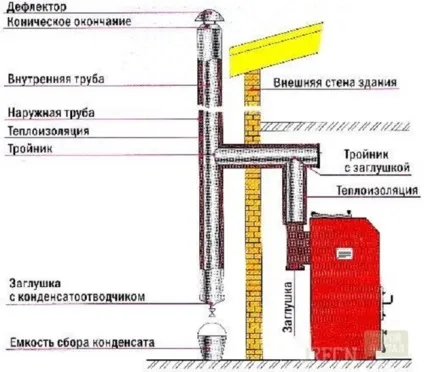

Правила монтажу і обслуговування димоходу
На етапі оформлення димовідведення, дотримуйтесь таких правил:
1. Вставте в димохід зсередини захисний вкладиш з відрізка нержавіючої сталі;
2. Визначте легкодоступні місця на магістралі;
3. Залиште на цих ділянках отвори, щоб забезпечити собі надалі легке і швидке видалення сажі;
4. У нижній частині труби створіть приймач для конденсату;
5. Якщо частина магістралі димовідведення проходить через холодний ділянку на горищі, утеплите саму трубу.
Після монтажу твердопаливного котла потрібно:
1. Підтягти всі з'єднання, перевірити їх герметичність;
2. Промити і перевірити роботу гідросистеми котла;
3. Налаштувати систему автоматичної безпеки, якщо така є.
З огляду на вартість монтажу твердопаливного котла, має сенс це зробити власноруч. Адже дана робота не відрізняється підвищеною складністю і часто не вимагає зварювальних робіт. Можливо, для з'ясування всіх нюансів і вибору схеми треба порадитися з фахівцем, а потім вже приступити до монтажу.
Тому не ігноруйте вищевказані правила, регулярно перевіряйте рівень тиску в системі опалення і усувайте всі поточні дефекти.
