Металошукач кощей своїми руками

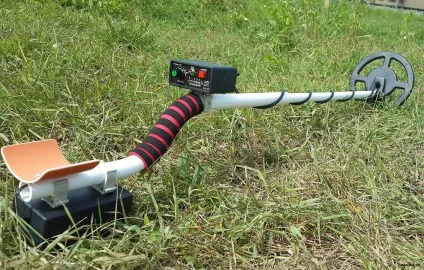

Сьогодні наша мова, піде про металошукачі марки (фірми) кощей. Трохи розберемо модель 5І, подивимось як зробити її своїми руками.
Кощій - це зовсім не страшний скелетик. Як у випадку з піратом. це абревіатура. Назва йде від перших двох літер прізвищ розробників - Колокова і Щедріна. Обидва з різних країн, обидва інженери, скооперувалися і створили лінійку прекрасних металодетекторів. Зараз їх детектора продає по частинах (плати, блоки), у вигляді конструкторів і в готовому вигляді. Але багато радіоаматори бажаю зібрати його не з конструктора, а своїми руками, з мінімальними вкладеннями.
Що за 5І і що це означає?
Трохи технічних характеристик цієї моделі:
- Мас - не більше 2 кг (з датчиків 20 см) і не більше 2.4кг (з датчиком 1.2 на 1.2 м).
- Довжина штанги - регулюється, від 80 до 140 сантиметрів.
- Режим пошуку - статика.
- Індикація - візуальна і звукова.
- Многотональность - присутній.
Час безперервної роботи (батарея на 1.3 АЧ):
- Режим економії - до 15 годин.
- Повернення до нормального режиму - до 8 годин.
- Прискорений (турбо) режим - до 5 годин.
Глибинні характеристики (котушка 20 см):
- Монета 2.5 см - до 29 см.
- Предмет середнього розміру - до 1 м.
- Максимальна глибина - до 1.5 м.
З глибинної котушкою, глибина виявлення досягає 3-ех метрів.
Трохи про інтерфейсі:

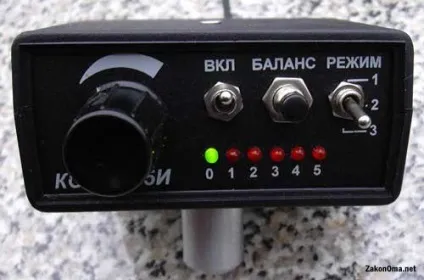

Кощій 5І має задоволеною простий інтерфейс. 6 діодів - для індикації, тумблера в кількості двох штук, кнопка і підлаштування резистор. Мало, але цього всього вистачає, для його настройки.
Схема металошукача кощей
Нижче ви бачите схему цього приладу. Її можна придбати, або зібрати своїми руками.
Що стосується котушки, то як зрозуміло з опису, цей прилад авто підлаштовується під будь-який вид котушки.
