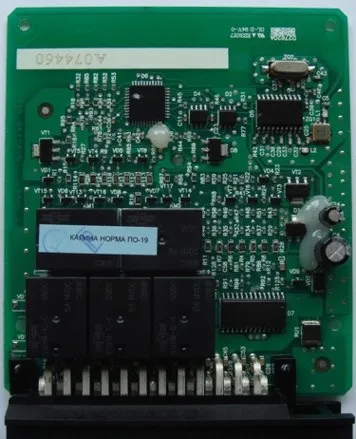

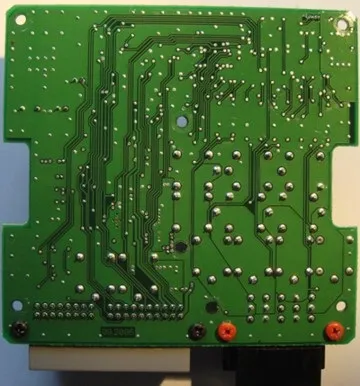

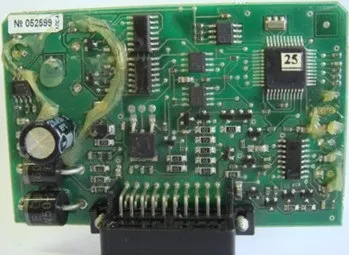

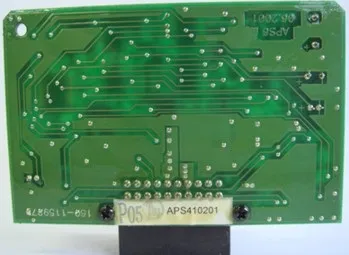

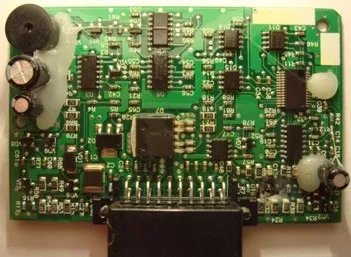

Плати блоків управління іммобілайзером.

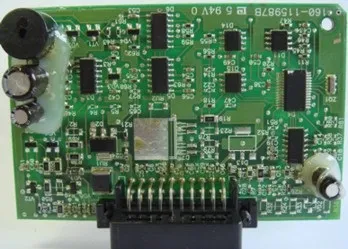

Місце розташування мікросхеми 24С04, з інформацією про іммобілайзер.

Схема з'єднання іммобілайзера АПС-4

Ключі управління іммобілайзером АПС-4.

Навчальний ключ (майстер ключ).

Транспондер навчального ключа.

Робочий ключ АПС-4.

Транспондер робочого ключа.

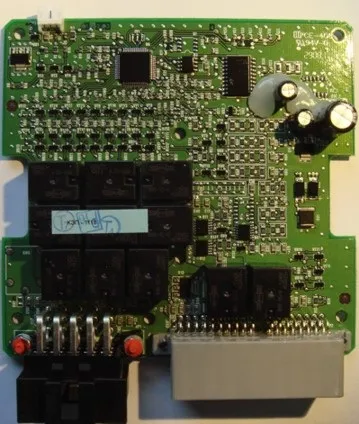

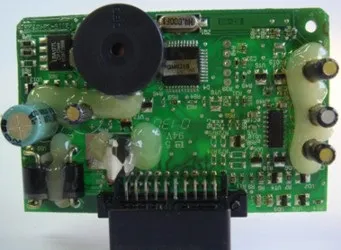

Блок управління іммобізайзером.

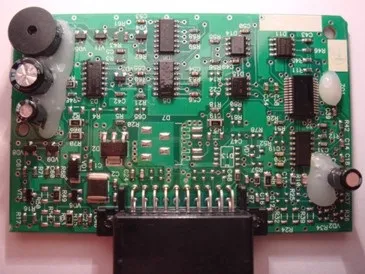

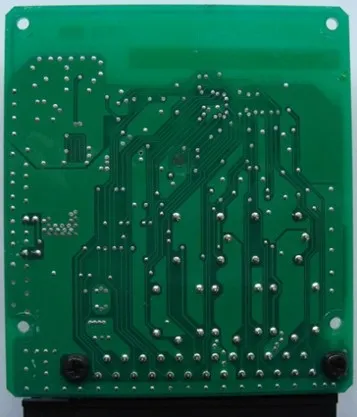

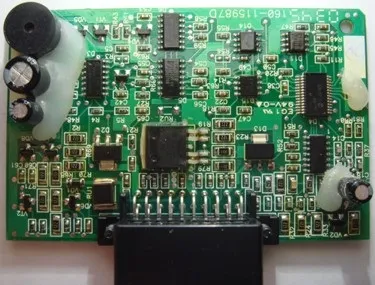

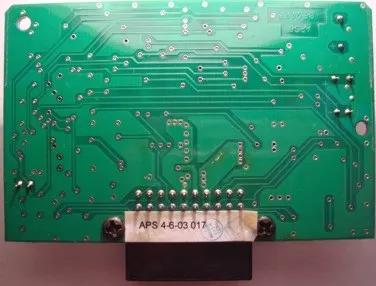

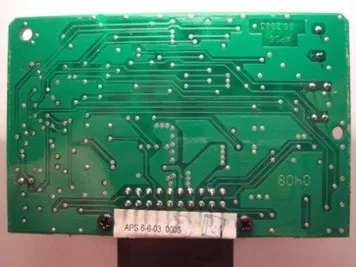

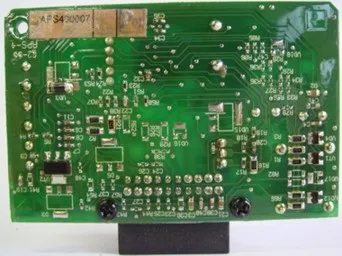

Плати блоків управління іммобілайзером.

Місце розташування мікросхеми 24С04, з інформацією про іммобілайзер.

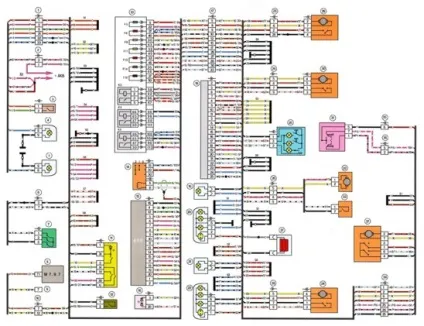

Схема електричних з'єднань іммобілайзера АПС-6

Схема електричних з'єднань АПС-6 і системи дистанційного управління електропакетом "Норма" на автомобілі ВАЗ-11183

- контакти 33-клемних колодок джгута переднього і джгута панелі приладів;
- контакти 3-клемних колодок джгута переднього і джгута панелі приладів;
- вимикач лампи світла заднього ходу;
- покажчик поворотів правий;
- покажчик поворотів лівий;
- контакти 9-клемних колодок джгута коробки воздухопритока і джгута панелі приладів;
- вимикач подкопотной лампи;
- контролер ЕСУД;
- колодка діагностики;
- контакти 16-клемних колодок джгута системи запалювання і джгута панелі приладів;
- модуль управління світлотехнікою;
- вимикач звукового сигналу;
- блок управління АПС-6;
- сигналізатор іммобілізатора в комбінації приладів;
- контакти 33-клемних колодок джгута панелі приладів і джгута заднього;
- блок управління електропакетом "Норма";
- бічний покажчик поворотів правий;
- ліхтар правий;
- бічний покажчик поворотів лівий;
- ліхтар лівий;
- контакти 30-клемних колодок джгута заднього і джгута заднього додаткового (правих передніх дверей);
- контакти 9-клемних колодок джгута заднього і джгута заднього додаткового (правих задніх дверях);
- плафон освітлення салону;
- контакти 9-клемних колодок джгута заднього і джгута заднього додаткового;
- елемент обігріву заднього скла;
- контакти 9-клемних колодок джгута заднього і джгута заднього додаткового (лівої задньої двері);
- замок правий передній;
- замок правий задній;
- вимикач блокування дверей в блоці перемикачів;
- моторедуктор блокування багажника;
- сигналізатор в замку багажника;
- замок лівий задній;
- контакт 9-клемной колодки джгута заднього додаткового (лівої передньої двері) до блоку перемикачів;
- контакти 9-клемной колодки джгута заднього додаткового (лівої передньої двері) до блоку перемикачів;
- замок лівий передній;
- контакти 30-клемних колодок джгута заднього і джгута заднього додаткового (лівої передньої двері);

Реле монтажного блоку: К2 - реле звукового сигналу; К4 - реле електросклопідйомники; К6 - реле додаткове;

Ключі управління іммобілайзером АПС-6.

Навчальний ключ (майстер ключ)

Транспондер навчального ключа.

Робочий ключ АПС-6 (Шеви-Нива)

Транспондер робочого ключа.

Робочий ключ АПС-6 з дистанційним управлінням сигналізацією (ПДУ) автомобілів Калина, Пріора

Транспондер робочого ключа в брелоку.

Діагностика і методи усунення основних несправностей

ІС індикатор стану; Вз- вимикач запалювання; ОК навчальний; РК- робочий ключ; ПДУ- пульт дистанційного керування; КСУД- контролер системи управління двигуном; ЕБУ- електронний блок управління

1 звуковий сигнал ІС блимає

Чи не Новомосковскется код ключа

1.1 Несправність в ланцюзі котушки зв'язку ВЗ

1.2 Несправність в ланцюзі від колодки до котушки зв'язку до ЕБУ АПС

1.3 Відсутня транспордер в ОК

1.4 Несправний транспондер в ОК (виявляється при проведенні пред.прод.подготовкі)

1.5 Несправний транспордер в РК (виявляється при проведенні пред.прод.подготовкі)

1.6 Несправність вхідний транспордерной ланцюга в ЕБУ АПС

1.8 Відірвалася котушка зв'язку від накладки ВЗ з внутрішньої сторони

1.1 Виміряти R котушки (R = 6-8 Ом) (в основному після заміни ЕУР)

1.2 Перевірити цілісність ланцюга від к.№1 і №11 ЕБУ АПС до колодки до котушки зв'язку

1.3 Перевірити наявність транспордера № д.бить P CF7936AS

1.4 транспордеров неотформатірован.АПС не переходить в режим навчання

1.5 Транспондер в ПДУ неотформатірован.Процедура навчання переривається після вкл.зажіганія РК.

1.6 Пробна по черзі заміна блоків на свідомо справні

1.7 При викл.заж і відкритих дверей водія лунає зв.сігнал про залишений ключ в ВЗ.

1.8 Перевірити наявність поздовжнього переміщення джгута котушки в ВЗ

1.1 заміна 1118-6105006 (комплект) -переставіть транспордер -переставіть ПДУ

1.2 заміна джгута палелі приладів

1.3 заміна КСУД заміна 1118-6105006 (комплект) заміна ПДУ -обучіть систему

1.4 -переставіть транспордер (якщо є чистий) інакше: заміна 1118-6105006 (комплект) -переобучіть систему

1.5 -замінити ПДУ -обучіть систему

1.6 -замінити несправний блок -обучіть систему

1.7 -замінити ПДУ на "чистий" -обучіть систему

1.8 -замінити 1118-6105006 (комплект) -переставіть транспондер -переставіть ПДУ

2 звукові сигнали ІС блимає

Порушений зв'язок АПС і КСУД

2.1 Обрив лінії зв'язку W-Line

2.2 Несправність ланцюгів W-Line в блоках АПС або КСУД

2.3 Відсутність напруга живлення на блоці АПС або КСУД

2.4 Несправний електропакет "Норма" (перегорів драйвер управління)

2.5 КСУД не виходить на зв'язок

2.1 Перевірити цілісність ланцюга

2.2 Пробна по черзі заміна блоків на свідомо справні

2.3 1. Перевірити V на КСУД: к.№12; к.№13; к.№44 і к.№63 2. Перевірити V на АПС: к.№6; к.№16; к.№20

2.4 Зняти колодку з "Норми", якщо несправність зникла і ДВС запускається, то несправний електропакет.Проізвесті пробну заміну ел.пакет "Норми"

2.5 Перевірити потрапляння охл.жідк.на КСУД (Калина)

2.1 -Відновити ланцюг між к.№18 ЕБУ АПС і к.№71 КСУД

2.2 -замінити несправний блок -обучіть систему

2.3 -устраніть причину

2.4 -замінити електропакет -переобучіть систему

2.5 -устраніть текти -замінити КСУД -переобучіть систему

3 звукові сигнали ІС блимає

Код счит. ключа відсутність про. в пам'яті АПС

3.1 ЕБУ АПС - "чужий"

3.1 -переобучіть систему

3.2 -замінити КСУД заміна 1118-6105006 (комплект) -замінити ПДУ -обучіть систему

3 звукові сигнали ІС горить постійно

Код счит. ключа відсутність про. в пам'яті АПС

Система не навчена

Виявляється при проведенні пред.прод.подготовкі

4 звукові сигнали ІС блимає

КСУД був раніше навчений з іншою системою

Дуже рідкісна причина

Система не навчена

АПС навчений, а КСУД - "чистий"

Охоронна функція з ПДУ вкл / викл, але ДВС можна запустити будь-яким механічним жалом (функція іммобілізації не працює)

LADA Калина - Електропакет Норма

Схема електричних з'єднань єлектропакета 1118-3763040 або 1118-3673040-10

ЗПТО - задній протитуманний вогонь; ВТФ - протитуманні фари; ГО - габаритні вогні; ППБ - плафон підсвічування багажника; ПЛД - передні ліві дверцята; ППД - передні праві двері; ЗЛД - задні ліві двері; ЗПД - задні праві двері; УПЛБ - покажчик поворотів лівий борт; УППБ - покажчик поворотів правий борт; Замок 1 - інтегрований замок передніх дверей за типом ф Meriton; Замок 2 - інтегрований замок задніх дверей за типом ф Meritor; Замок 3 - інтегрований замок двері задка; Д1 - датчик управління "на блокування"; Д2 - датчик управління "на розблокування"; Д3 - датчик стану блокування; Д4 - датчик стану дверей; [- двері заблоковані; [- двері розблоковано; I - електросклопідйомники; Х1 - вилка 966140-2 ф АМР; Х2 - вилка 179059-6 ф АМР; Х3 - вилка Р24263 ф STM; Х4 - вилка MICRO-FIT43045-1018 ф Molex.

LADA Пріора - Норма-АПС

Схема електричних з'єднань єлектропакета 2170-3763040

ПОС - плафон освітлення салону; ЗПТО - задні протитуманні вогні; БС - ближнє світло; ВТФ - протитуманні фари; МДВ - модуль двері водія; ПУП - перемикач покажчика поворотів; ПАС - перемикач аварійної сигналізації; ППД - передні праві двері; ПЛД - передні ліві дверцята; ЗПД - задні праві двері; ЗЛД - задні ліві двері; ПС - перемикач склопідіймача двері пасажира; СТ - плафон освітлення багажника; ЗП - дзеркало праве; ЗЛ - зеркало левое; ГО - габаритні вогні; УП - покажчики поворотів.

Модуль управління в водійських дверей
