Схема під капотом nissan juke
Автомобілі з бензиновим двигуном HR16DE

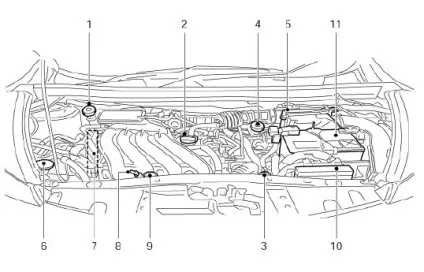

Під капотом Nissan Juke з мотором HR16DE
1. Бачок головного гальмівного циліндра / приводу сцепле- ня.
2. Кришка заливної горловини для моторного масла.
3. Пробка радіатора.
4. Бачок головного гальмівного циліндра / приводу сцепле- ня.
5. Повітряний фільтр.
6. Бачок омивача вітрового скла і омивача фар (при наявності).
7. Ремені приводу навісних агрегатів.
8. Щуп для перевірки рівня моторного масла.
9. Розширювальний бачок системи охолодження двигуна.
10. Блок запобіжників і плавких вставок.
11. Акумуляторна батарея.

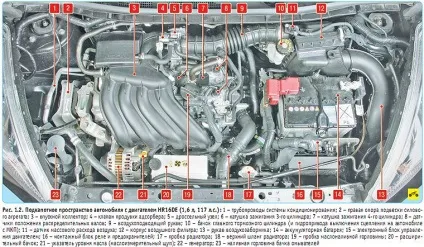

Для двигуна HR16DE докладніше
Автомобілі з бензиновим двигуном MR16DDT

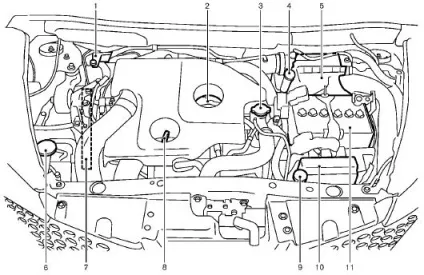

Під капотом Nissan Juke з мотором MR16DDT
1. Бачок головного гальмівного циліндра / приводу сцепле- ня.
2. Кришка заливної горловини для моторного масла.
3. Пробка радіатора.
4. Бачок головного гальмівного циліндра / приводу сцепле- ня.
5. Повітряний фільтр.
6. Бачок омивача вітрового скла і омивача фар (при наявності).
7. Ремені приводу навісних агрегатів.
8. Щуп для перевірки рівня моторного масла.
9. Розширювальний бачок системи охолодження двигуна.
10. Блок запобіжників і плавких вставок.
11. Акумуляторна батарея.
Автомобілі з дизельним двигуном К9К

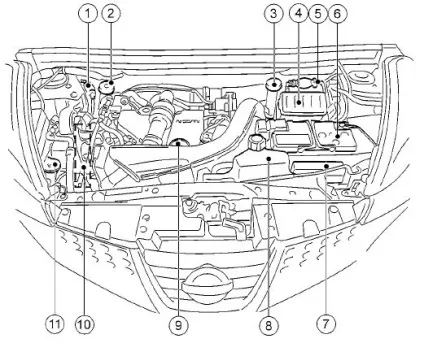

Під капотом Nissan Juke з мотором К9К
1. Груша насоса ручної підкачки палива (автомобілі LHD).
2. Бачок головного гальмівного циліндра і гідроприводу зчеплення (автомобілі RHD).
3. Бачок головного гальмівного циліндра і гідроприводу зчеплення (автомобілі LHD).
4. Повітряний фільтр.
5. Груша насоса ручної підкачки палива (автомобілі LHD).
6. Акумуляторна батарея.
7. Блок запобіжників і плавких вставок.
8. Розширювальний бачок системи охолодження двигуна.
9. Кришка заливної горловини для моторного масла. Щуп для перевірки рівня моторного масла.
10. Ремені приводу навісних агрегатів.
11. Бачок омивача вітрового скла і омивача фар.
