Щоб забезпечити даху будинку довговічність і міцність, необхідно грамотно налагодити під нею вузол проходу вентиляції. Ця система є важливим елементом будь-якої споруди, вона має безліч корисних функцій.

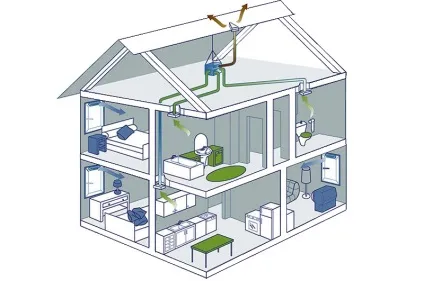

Варіант вентиляції в будинку з виходом через дах.

У процесі приготування їжі, прибирання або використання побутової техніки в будь-якому житловому будинку постійно утворюється тепле повітря, в основному піднімається до верхніх ділянках приміщення. Особливо це відбувається в період теплих сезонів року. Єдиним методом запобігання цьому процесу є налагодження проходу вентиляції через покрівлю. На малюнку відображено вузол проходу повітря для мансардних дахів.

В процесі монтажу необхідно облаштувати шлях виходу вентиляційної системи на дах, який йде безпосередньо від витяжних та інших каналів повітрообміну. Це допоможе збільшити термін служби покрівлі будь-якої будівлі.

Призначення і монтаж вузла проходу вентиляційної системи

Схематичне зображення вузлів проходу через покрівлю.

Основним завданням покрівельного повітрообміну є витягування переробленого повітря. Монтаж такої системи прийнято здійснювати на основі ГОСТ-15150. У його змісті відображено відстань від проходу повітрообміну до країв плити, а також стандартна величина прорізів в перекривають плитах. Вузли проходу також застосовуються для димових труб, які встановлюються в будинках з дров'яної опалювальною системою (камін, піч).

Матеріали, інструменти та приладдя, які знадобляться для облаштування покрівельного повітрообміну:

• комплект вентиляційних вузлів на основі алюмінію;
• анкерні болти для кріплення;
• вогнетривкий матеріал (скловата);
• металеві склянки;
• теплоізоляція (мінеральна вата);
• дерев'яні крокви для відновлення покрівлі;
• розширений набір промислових інструментів.

Покрівельна вентиляція підрозділяється на квадратну, овальну, круглу і прямокутну. Це залежить від типів даху і витяжних каналів.

Вузли проходу є отвори в перекриттях. У ці отвори встановлюють алюмінієві труби, які розміщуються безпосередньо на покрівлі будинку.

Рекомендується використовувати лист алюмінію товщиною не менше 1 мм. Вентиляційна система виробляється в різних розмірах, серед яких легко підібрати підходящий. Системи повітрообміну з наявністю металевих труб діляться на примусові і природні. Щоб правильно підібрати потрібні вузли проходу, потрібно врахувати певні характеристики таких чинників:

• ступінь вологості;
• кількість газовиділення;
• найменша і найвища температура повітря;
• ступінь освіти пилу і бруду.

Послідовність дій при монтажі вузла проходу через покрівлю: 1 вибір кільця ущільнювача; 2 - натягування ущільнювача по трубі; 3 - надання ущільнювача відповідної основи форми; 4 - нанесення герметика під фланець; 5 - кріплення фланця до основи за допомогою шурупів; 6 - остаточний вигляд встановленої покрівельної проходки.

Вузли проходу системи повітрообміну із застосуванням залізобетону розміщуються шляхом кріплення до анкерних болтів, які в процесі монтажу встановлюються в склянки. При їх монтажі необхідно враховувати деякі фактори:

• рівень нахилу даху;
• інтервал між проходкою і коником покрівлі;
• товщина перекриває шару;
• будматеріал, що застосовувався при облаштуванні покрівлі;
• обсяг приміщення під покрівлею.

У разі наявності залізобетонного перекриття необхідно використовувати особливі плити з прорізами, які відведені під вузол проходу вентиляції. Якщо ширина отвору не підходить під цільну ребристу або пустотні плиту, в пунктах проходу можна облаштувати зони на основі бетону з моноліту.

Система вентиляції через дах з наявністю алюмінієвої обрешітки монтується схожим чином, тільки в цьому випадку застосовуються металеві стакани. Варто відзначити, що в будівлях з наявністю великої кількості житлових і промислових приміщень вузол проходу повітрообміну повинно передбачатися ще в період планування будівлі.

При монтажі покрівельної вентиляції необхідно переконатися, що конструкція проходу має патрубок, що з'єднується з несучим фланцем. Цей фланець прикріплюється до металевого стакану за допомогою анкерних болтів. Для надійності вузли скріплюються хомутами.

Повернутися до списку

Облаштування вузла проходу для диму

Схема пристрою примикання димоходу до рише.

У більшості випадків димовий канал вентиляції в умовах одно- або двосхилим покрівлі розміщується з урахуванням мінімальної відстані до дахового коника. При цьому основна ділянка димоходу потрібно облаштовувати під дахом. Це дозволить знизити до мінімуму ймовірність появи вологості на його внутрішньому покритті. Разом з тим деякі експерти рекомендують здійснювати монтаж димового каналу безпосередньо через коник покрівлі.

Якщо димовий канал монтується прямо на даховому схилі, є ймовірність утворення снігових відкладень на його поверхні. Це може привести до протікання димоходу. У разі монтажу димаря через дахової коник доводиться частково зруйнувати кроквяні ряди. З цієї причини зазвичай переробляють пристрій крокв, але при цьому неможливо буде розмістити під дахом мансардне приміщення. Однак цей вид облаштування димового каналу має свої плюси, до яких відноситься зручність при установці і вирішення проблеми з утворенням снігових відкладень.

Пристрій протипожежної системи потрібно проводити в процесі монтажу вузла проходу вентиляції через дерев'яну поверхню і дах. При облаштуванні цієї системи необхідно забезпечити належний захист і перекривання в разі небажаного пожежі, який може бути спровокований надмірним розігрівом труби.

Схема вузла проходу з утепленою клапаном.

Димохід потрібно перекрити особливим парасолькою, це потрібно для виключення ризику проникнення холодного повітря і вологи в димовий канал. Не рекомендується розміщувати вентиляційну систему димоходу в дахової розжолобку, оскільки це підвищує ймовірність розгерметизації покрівельних швів і покриття труби. Крім того, там будуть збиратися снігові відкладення і підвищиться ризик утворення льоду.

Якщо повітрообмін планується під дахом скатних типу, потрібно звести деревні кроквяні ряди, а вони мають властивість швидкого загоряння. З цієї причини необхідно облаштовувати спеціальні отвори між кроквами і вентиляцією, які виробляються згідно з нормами СНиП. В процесі проведення системи повітрообміну через теплоізольовані шари даху потрібно застосовувати тип конструкції, який покликаний убезпечити розігрівається трубу від можливих матеріалів з підвищеним ступенем загоряння. Для цього буде потрібно облаштувати вузол прямокутного типу, який має вигляд ящика. Його необхідно заповнити будь-яким не палаючим матеріалом, наприклад, скловатою. На малюнку відображено вузол проходу з теплоізоляційним клапаном.
