Робимо піч для випалювання кераміки своїми руками, уроки гончарства
Найголовніше питання для початківця кераміста це не «де взяти глину». тому її можна знайти де завгодно, і не «як зробити гончарний круг з пральної машинки». тому можна ліпити і без кола. Найголовніше питання - «де обпалювати?» Для випалювання кераміки потрібна спеціальна піч, що нагріває вироби до температури в 1000 ° С.
Можна, звичайно, купити готову піч. якщо дозволяють кошти (ціни на печі починаються від 30 тисяч рублів). Або ж робити піч самому. У цьому уроці ми розглянемо, як зробити піч для випалювання кераміки своїми руками об'ємом близько 30 літрів і працює від мережі 220В.
У камерній печі - нагрівальні елементи - всередині. Цей тип для нас краще, т. К. Ми хочемо зробити піч не дуже маленьку, а зліпити великий і міцний муфель досить складно. До того ж в муфельній печі втрати тепла значно більше, ніж в камерній.
Отже, приступимо. Піч для випалювання кераміки своїми руками зробити нескладно - головне бажання, трохи терпіння і невеликий «стартовий капітал». Основні деталі печі для випалення - це металевий корпус, камера з вогнетривкого матеріалу і спіралі-нагрівачі.

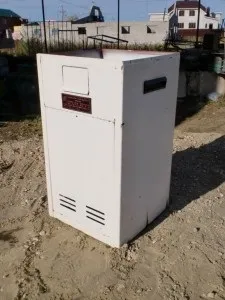

Насамперед потрібно підібрати корпус для нашої майбутньої печі. Для цього достатньо трохи озирнутися на всі боки. У нас знайшлася ось така пральна машинка, а точніше те, що від неї залишилося.
Якщо ж ви опинилися в безлюдному місці, і у вас старі пральні машинки та холодильники не викидають, то можна зробити його своїми руками з листа оцинковки, наприклад. Розміри корпусу: близько півметра завширшки довжина, висота - трохи менше метра.

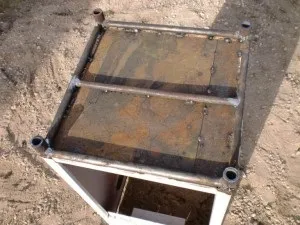

Отже, металева коробка у нас є, тепер треба зміцнити дно нашої майбутньої печі. Для цього найкраще використовувати куточок. У нас куточка під рукою не виявилося, тому ми приварили звичайну трубу, міліметрів 15 в діаметрі. По кутах приварюють шматочки з труби діаметром побільше - це будуть ніжки.
Також потрібно буде зміцнити верх корпуса, дверцята і хоча б одне ребро, на яке будуть приварені петлі для дверцята.
На дно викладаємо шар базальтової вати товщиною близько 10 мм. (Такий же шар потрібно буде прокласти і по стінках.) Для того, щоб вата НЕ м'яла під вагою камери, потрібно прокласти кілька шматочків квадратної труби або куточка. Після цього закриваємо вату листом металу.
Тепер потрібно визначитися з вогнетривами, з яких буде зроблена наша камера. Дуже хороший варіант - волокнисті вогнетривкі плити. Їх можна замовити потрібного розміру, або розрізати на місці. Знадобиться всього шість таких плит.
У нас в Дніпродзержинськ є фірма «Волокнисті вогнетриви». Вони якраз займаються виготовленням таких плит. На жаль ціна на них виявилася досить високою: разом з чотирма поличками і вогнетривким клеєм мені нарахували близько 6 тис.руб. Довелося шукати інші варіанти.
Варіант номер 2 - шамотний вогнетривку цеглу. Зазвичай скрізь продається важкий шамотна цегла. З нього кладуть каміни і інші печі. У печі для випалювання кераміки ж краще використовувати легкоатлети - марки ШЛ, наприклад ШЛ 0,4. В околицях Дніпродзержинськ таких цегли чомусь ніхто не продає. Найближчий пункт - Миколаїв. У Самару їхати не хотілося: далеко, і дорого ...

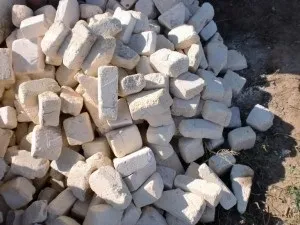

В результаті цеглини знайшлися у друзів на фірмі. (До речі кажучи, дуже хороша фірма, «Технопарк» називається. Займається різного роду металоконструкціями.)
Цегла виявилися б / у, на зате дісталися абсолютно безкоштовно) Нові ж лекговеси можна купити за ціною близько 30 рублів за штуку.

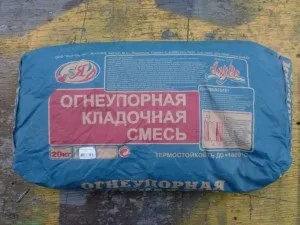

Для зв'язки цегли найкраще використовувати мертель, відповідає марці цегли. Але є варіанти по-простіше. Наприклад, вогнетривка шамотна глина або готова вогнетривка кладочна суміш.
Суміш можна знайти там, де продаються каміни, або ж там, де ви знайдете вогнетривку цеглу. А для того, щоб приклеїти цегла до металевого листа до суміші потрібно додати цемент - до 30%.
Приступаємо до кладки. Цеглини повинні бути щільно підігнані одна до одної. Шви - не більш як 5 мм. Для цього деякі цеглини потрібно підпиляти до потрібних розмірів. Якщо ж вам дістанеться б / у цегла, як в нашому випадку, то на кожному потрібно буде ще й обпиляти краю, щоб сформувати рівні грані.
Спочатку викладаємо дно печі. Вогнетривка суміш зачиняється водою, розмішати. Для зовнішнього шару робимо окремий розчин - з цементом. Перед кладкою кожен цегла потрібно вимочити в воді, інакше суміш буде висихати на ньому дуже швидко.

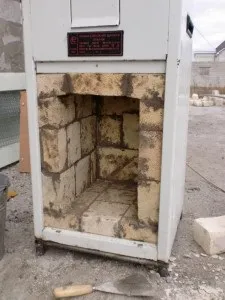

Тепер піднімаємо стінки. Між цеглою і коробом прокладаємо базальтову вату і лист металу. (Якщо ж укладати цегла не торцем, а плазом, то можна обійтися і без шару вати.)
З верхом доведеться повозитися довше: крайні цеглини нахилені трохи вгору, між ними - в середині закладаються блоки у вигляді трапеції.

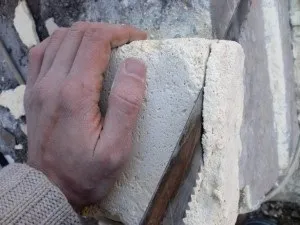

Дверцята також викладаємо цеглою, по периметру вирізаємо чверть, так щоб утворився виступ, який буде заходити в вікно печі.
Тепер можна приварити петлі і притертися нашу дверцята. Важливо зробити так, щоб зазор між цеглою дверцята і корпусу був якомога менше.

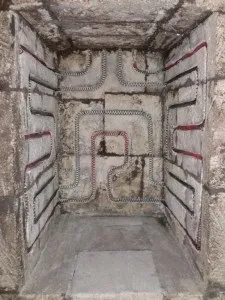

Коли кладка готова і трохи підсохла приступаємо до наступного етапу. Тепер потрібно сформувати канавки для укладання нагрівальних елементів. У нашому випадку це будуть спіралі з ніхромового дроту діаметром 1,5 мм. Діаметр витка дроту десь 12 мм. Такої ж товщини і глибини і робимо канавки.

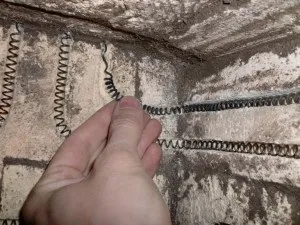

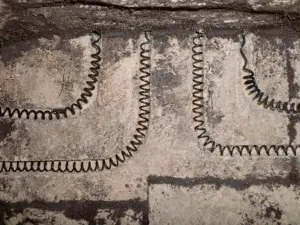

При нагріванні дріт нагрівачів розширюється, і спіралі можуть виходити з поглиблень, тому їх потрібно закріпити. На малюнку нижче показані різні варіанти розташування спіралей: 1 - спіраль фіксується за допомогою невеликих відрізків дроту, 2 - в пазу під кутом, 3 - в пазу з виступом, 4 - на муллітокремнезёмістой (МКР) трубці.
Спіралі можна знайти вже готові, (наприклад на ринку) або зробити своїми руками з ніхромового або фехралевой дроту. Важливо, щоб витки спіралі не стикалися один з одним.
Зробимо два контури спіралей, так щоб можна було регулювати температуру перемикачем як в електричній плитці.
Кінці дроту виводимо наверх.

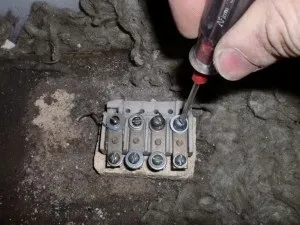

Нагорі, зовні встановлюємо керамічну пластину від конфорки і закріплюємо болтами кінці дроту.
Ось такий перемикач нам потрібен. З одного боку 2 контакту, з іншого - 3.
Встановлюємо перемикач, так щоб його виступаючий штир виходив назовні, на передню панель. Під'єднуємо дроти. До двох контактів підходять фаза і нуль.
До трьом іншим - дроти, що йдуть до нашої пластині. Один з дротів (синій на нижньому фото) замикає два крайніх контакту на пластині.
У результаті повинно вийти так: на першій «швидкості» контури спіралей підключаються послідовно - це найнижча температура.
На другий «швидкості» підключається один з контурів - це більш висока температура. Тут важливо, щоб підключався той контур, який йде по низу, щоб вироби, розташовані в самому низу теж прогрівалися.
На третій - підключаються обидва контури паралельно, це найвища температура.

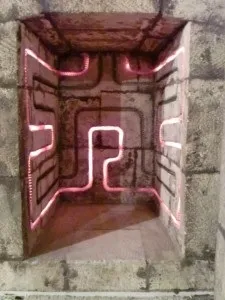

Ось, власне і все. Тепер потрібно гарненько висушити нашу грубку. Для цього її потрібно поставити в тепле місце - до батареї опалення або на сонці і забути про неї на місяць, а краще на два. Після цього, потрібно буде остаточно просушити піч, включивши її в мережу на першій «швидкості» на кілька годин. Коли з неї пристане валити пар - грубка висохла. Можна починати випал.
Підключати таку піч бажано до посиленої розетки - тієї, до якої підключається електроплита. Або провести товстий провід від щитка. Також добре б поставити ще додатковий автоматичний вимикач (автомат захисту).
Так, і останнє: не забувайте - з такою електричною піччю для випалу, тим більше з відкритими спіралями, потрібно бути дуже обережним. Будь-яка помилка може призвести до дуже сумних наслідків. Якщо ви слабо розбираєтеся в електриці, обов'язково порадьтеся з фахівцем. Ні в якому разі не торкайтеся до спіралям під напругою. Щоб убезпечити себе і своїх близьких, можна поставити кінцевий вимикач, - так, щоб при відкриванні дверцят піч вимикалася. І заземлення - теж одна з умов безпеки.
Отже, наша саморобна піч готова працює, - можна їхати за глиною.
P.S. Якщо ж у вас немає можливості зробити піч для випалювання своїми руками, але є невеликий стартовий капітал, придивіться до печей в нашому інтернет-магазині:
27 літрів
1100 ° С
Привіт, Павло! Мені при кладці печі доводилося кожна цеглина замочувати у воді, щоб кладочна суміш не засихала. А легкий цегла як губка вбирає і промокає наскрізь. Тому якщо сушити відразу після кладки за допомогою спіралей, то через води вони швидко перегорять.
Можливо, при використанні мертеля для кладки вдасться уникнути намочування цегли, тоді сушити можна відразу. Ще як варіант - просушити грубку який-небудь тепловою гарматою.
Якщо що, звертайтеся. буду радий допомогти))
Потужність кожного з двох контурів 2,3 кВт (Тобто в сумі при паралельному підключенні 4,6 кВт).
Розрахунок спіралей робимо по формулі:
L = SR / ρ
де L - довжина дроту (м); S - перетин дроту (мм 2); R - опір дроту (Ом); ρ - питомий опір (для ніхрому ρ = 1.0 ÷ 1.2 Ом · мм 2 / м).
Дріт у нас ніхром 1мм. Обчислюємо площу перетину S:
S = πD 2/4
S = 3,14 * 1,5 / 4 = 1,77мм 2
Обчислюємо силу струму для потужності 2300Вт і напруги в мережі 220В:
I = P / U
I = 2300/220 = 10,5A
Тепер обчислюємо опір:
R = U / I
R = 220 / 10,5 = 21 Ом
Підставляємо отримані дані в нашу формулу і отримуємо довжину дроту:
L = 1,77 * 21 / 1,1 = 33,8м
Привіт, допоможіть розібратися в розрахунках на муфельну печь.Обём печі 760л; ніхром 2.5мм; підключається треугольніком.По розрахунками мені потрібно 6,3ом на кожну фазу, афактіческі (підбирав досвідченим шляхом) потрібно 15-17ом, і метраж не сходиться; за розрахунками потрібно 28м, а при замірах нихрома виходить 10-11м.Немогу знайти свої помилки в розрахунках, підкажіть якщо знаєте як розрахувати.
це досягається за рахунок температурного коефіцієнта опору. Тобто зі збільшенням температури спіралі її опір збільшується а потужність зменшується.
Здрастуйте, у мене піч на 30літров, чи можна робити 1 спіраль по колу? На 2,5 кВт мені треба 14метров? температура на 1000гр. і яка це спіраль ніхром або фехраль? Дякуємо.
Можна фехраль 1 мм 14 метрів - близько 2 кВт. Правда, тоді виходить перегарту дроту. Краще взяти два шматки по 23 метра і з'єднати паралельно. Або взяти дріт товстіший - наприклад, 1,5 мм, потужність 2200 Вт - вийде близько 28 метрів. Калькулятор розрахунку нагрівачів вам на допомогу.
Вітаю! У мене виникло питання з температурою. Ось наприклад побудували ми грубку, нам відомий тільки її обсяг і бажана температура.
Я хочу зробити пічку, яка могла б забезпечувати температуру в камері 1300-1350 за Цельсієм. Як відштовхуючись від цього можна розрахувати?
Вітаю! 1) Чи можна використовувати мінеральну вату з холодильника для термоізоляції в печі разом з каолінової? Спочатку шар мінеральної вати, потім каоліновою? 2) Чи пробували Ви замість мертеля для склеювання цегли використовувати термостійкий клей Геркулес?
Олена, каолінова вата в цьому варіанті взагалі не використовувалася, тільки базальтова - між цегляною кладкою і корпусом. Вона продається там, де все для лазні. І коштує недорого. З холодильника минвату, напевно, теж можна використовувати, все залежить від товщини кладки. В принципі, можна обійтися і взагалі без неї.
А геркулес не пробував, тільки у вигляді каші)) Якщо у вас що вийде з ним, напишіть. До речі, у нас ще на форумі тема грубки обговорюється.
Привіт, я б хотіла зробити піч для випалювання глини та кераміки, температура випалу від 900 градусів до 1150градусов, щоб сам обсяг камери печі був 160см завширшки, 100 см в довжину (глибина), в висоту 100см.
якого розміру вийде вся піч і як її зробити або де купити?
Анастасія, принцип побудови великої печі той же, тільки цегляна кладка повинна бути ширше, нагрівачі - товщі, і повинні закріплюватися за допомогою керамічних трубок. Ну і відповідно, перемикач і інші електродеталі повинні бути інші, розраховані на велику потужність. Їх краще вивести в окремий блок, який розташувати збоку печі, щоб вони сильно не нагрівалися. Замовити піч можна, наприклад, тут.
Я живу в Ізраїлі.
Хочу замовити невелику піч 10-15 літрів для випалювання кераміки, потужністю 2-2.2квт, до 1200градусов
У каталогах в основному великого літражу, і потужності.
Чи зміг би зібрати сам, але не знаю де знайти компоненти.
Погане знання країни і мови, дуже ускладнює.
Допоможіть, або підкажіть будь ласка.
Буду вдячний.
Вітаю! чи можна для печі використовувати металевий корпус від старого холодильника з іржею всередині? якщо можна, то скільки приблизно він може прослужити при випалюванні раз в тиждень?
Олена, складно сказати скільки прослужить такий корпус. Все залежить від того наскільки він буде нагріватися. У моїй грубки єдине місце, яке потихеньку починає руйнуватися - це над дверцятами, тому що вона закривається нещільно. Це можна вирішити саме прокладкою невеликого шару каолінової вати. А іржу всередині корпусу можна покрити нейтралізатором і пофарбувати вогнетривкої фарбою.
Доброго вам дня. Я ще не закінчив будувати жодної Печчі, але зараз стоїть саме таке завдання!
У мене питання по теплоізоляції. У вас товщина стінки в одну цеглину. Якщо зробити в 2 або 3, то тепловтрати через стінки будуть в 2 або відповідно в 3 рази менше, тоді і потужність на випал буде менше. Чому ви зробили в одну цеглину?
Друге питання.
Кінці спіралей ви виводите через стінку і замазують їх кладки сумішшю. Де швидше перегорить спіраль, в цьому місці або в якому-небудь з витків?
Якщо ви обпалюють при температурі 1000С, яка температура поверхні стінки пічки?
Якщо знову ж ви закінчили випал і вимкнули грубку, який час потрібен, щоб піч охолола, наприклад, до 300-400С?
