Емулятор cd-чейнджера для магнітол audi на мк attiny13
Пристрій призначений для того, щоб використовувати штатні магнітоли Audi в якості підсилювача аудіосигналу. Магнітола активує AUX-вхід підсилювача тільки коли до неї підключений CD-чейнджер, роль якого і буде виконувати даний емулятор. Цей девайс тестувався з магнітолою Audi Concert, але також буде працювати і з іншими моделями (наприклад, Chorus, Symphony), так як протокол обміну даними у їх один і той же.
Схема дуже проста: її основа - мікроконтролер ATtiny13. Харчування мікроконтролера - через стабілізатор 78L05. Захист від переполюсовки на діоді 1n4148.
Друкована плата має невеликі розміри - всього 17x26 мм. Зібране пристрій виглядає так:

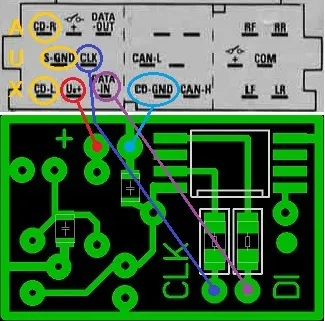

До роз'єму CD-чейнджером емулятор підключається як на картинці нижче:
За бажанням, всередині магнітоли, на її друкованої плати, прозвонкой можна визначити відповідні контакти і підпаяти до них, розмістивши емулятор всередині корпусу. При правильній збірці і пристрій перебуває, після подачі живлення на магнітолу і натискання на кнопку "CD", на її дисплеї з'являться написи, що означають, що магнітола розпізнала емулятор як CD-чейнджер:
Прошитий мікроконтролер з повною версією прошивки для виготовлення емулятора CD-чейнджером можна замовити тут: замовлення прошитого мікроконтролера. Перед тим, як зробити замовлення, слід протестувати емулятор на працездатність з конкретною моделлю магнітоли.
Для того, щоб перевірити пристрій в дію, в прикріпленому до статті архіві є демо-версія прошивки, що дозволяє 5 разів, тривалістю по 1 хвилині, включити емулятор, після чого прошивка блокується, і МК потрібно перепрошивати заново, попередньо повністю стерши його. Фьюз виставляються наступним чином:
При прошивці фьюз мікроконтролер кілька разів скидається, тому щоб лічильник включень не заповнюється, важливо спочатку прошити фьюз, а потім вже заливати прошивку. В прикріпленому архіві також міститься файл друкованої плати в форматі Sprint Layout.
