Укладання арматури в стрічковий фундамент своїми руками

• Як укладати арматуру в стрічковий фундамент?
  • Які елементи знадобляться для укладання арматури своїми руками?
  • Особливості каркаса арматури
  • Використання арматури гарячекатаного виготовлення
  • Технологія розрахунку, вибору, в'язки арматури
  • Розрахунок вартості необхідної арматури і кількості бетону
  • Існуючі варіанти укладання арматури для монолітних плит

Як укладати арматуру в стрічковий фундамент?

Коли обрана ділянка для будинку, можна приступати до будівництва фундаменту. Якість подібної конструкції буде залежати від багатьох факторів. До них можна віднести:

• вид фундаменту;
• якість і марка бетону;
• правильність виконання гідроізоляції, дренажу і вимощення;
• виконання армування фундаменту.

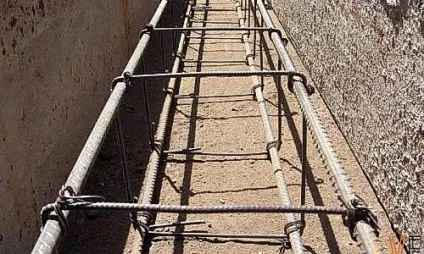

Арматурні прути ґрат зв'язуються дротом.

Слід докладніше розглянути процес укладання арматури в фундамент. Найчастіше армування виконується за допомогою кручених металевих прутів, які мають діаметр 10-12 мм.

Ретельно необхідно працювати з кутами підстави. Якщо укладання арматури на перетині зовнішніх і внутрішніх стін буде виконана неправильно, з часом наслідки можуть бути плачевними. Саме тому прути знадобиться класти внахлест і чіпляти за вертикальну арматуру. Усередині кутів прути повинні перетинатися і дотягуватися до зовнішнього краю стіни, інакше не буде необхідної міцності конструкції.

Повернутися до списку

Які елементи знадобляться для укладання арматури своїми руками?

Елементи армування кута: 1. Горизонтальна арматура. 2. Нахлест. 3. Вертикальна арматура. 4. Поперечна арматура. 5, Додаткова поперечна арматура. 6. Г-подібний хомут.

Перш за все потрібно купити стрижневу арматуру. Вона необхідна для того, щоб виключити изгибающее напруга, яке виникає від нерівномірного осідання грунту або його спучування.

Сучасні технології дозволяють укласти арматуру зі склопластику. В даному випадку обв'язку стрічкового фундаменту арматурою виконувати не доведеться.

Наступний необхідний елемент - дріт для арматури. З неї треба буде зробити перемички, які будуть розміщені по всій ширині підстави. Кількість перемичок буде залежати від довжини підстави. Слід пам'ятати, що крок арматури в стрічковому підставі повинен дорівнювати 0,5 м.

Варто зауважити, що поверхня у арматурного дроту може бути гладкою. Весь арматурний матеріал повинен мати антикорозійне покриття та бути неушкодженим.

Знадобиться придбати і в'язальний дріт діаметром 8-10 мм. Вона необхідна для зв'язування стрижнів різних типів. Найпоширенішим способом з'єднання елементів арматури вважається саме в'язка. Фіксація «скелета» підстави повинна добре утримувати прути.

Якщо є можливість купити в'язальну скобу, це сучасне пристосування буде набагато дієвіший і вигідніше, ніж дріт.

Елементи армування кута: 1. Горизонтальна арматура. 2. Нахлест. 3. Лапка 90 градусів. 4. Вертикальна арматура. 5. Поперечна арматура. 6, Додаткова поперечна арматура. 7. Г-подібний хомут.

Якщо робити в'язку арматури самостійно, то ніяк не можна буде обійтися без гака для в'язання. Крюк для в'язки є ручкою, до якої закріплюється сталевий вигнутий стрижень. Цей інструмент простий і зручний, він може чудово підходити у випадках, коли є маленький обсяг роботи. Єдиний його мінус полягає в тому, що великі обсяги роботи з використанням гачка виконати не вдасться. Зв'язка може бути виконана і за допомогою звичайних плоскогубців, але на це знадобиться витратити багато часу. Саме тому рекомендується все-таки придбати і користуватися в'язальних гаком, який може бути автоматичним. Якщо грошові кошти дозволяють, варто задуматися про придбання спеціального пістолета.

Елементи, які будуть необхідні для укладання арматури в стрічковий фундамент приватного будинку:

• стрижнева арматура;
• арматурний дріт;
• в'язальний дріт;
• спеціальна скоба для в'язки.

Повернутися до списку

Особливості каркаса арматури

Між вертикальними прутами має бути 0,5-0,7 м.

Бетон має міцність на стиск, але він зовсім не міцний на розрив. Цей значний недолік матеріалу може повністю компенсувати металева арматура, яка прокладається у верхній і нижній частині фундаменту уздовж стрічки. За допомогою арматури міцність на розрив і на вигин може значно збільшитися. Допоміжної арматурою виступає вертикальна, яка може забезпечити монолітному фундаменту міцність на зріз. Навантаження подібного типу незначні, тому вертикальна арматура більшою мірою буде виконувати функцію стійок для підтримки верхнього і нижнього арматурного пояса.

Важливо відзначити, що відстань між вертикальними прутами арматури повинно знаходитися в межах 0,5-0,7 м.

Для того щоб забезпечити арматурі зі сталі захист від впливу навколишнього середовища, знадобиться втопити її в бетоні на 70 мм. Відстань, що вимірюється між жилами горизонтальної арматури, повинно бути не менше 0,3 м. Найчастіше армування проводиться за допомогою 2, 3 або 4 прутків в кожному поясі.

Повернутися до списку

Використання арматури гарячекатаного виготовлення

Діаметр робочої арматури 10 - 20 мм, допоміжної 5 - 10 мм.

Процес армування не може бути проведений без використання гарячекатаної арматури з металу марки «А» - «Ш» з періодичним профілем. Товщина самих стрижнів повинна розраховуватися ще на етапі проектування фундаменту. Слід знати, що для робочої арматури товщина знаходиться в межах 10-20 мм, а для допоміжної - 5-10 мм. Вартість арматури буде залежати від діаметрів і довжини прутів.

Щоб знати, як армувати стрічковий фундамент правильно, необхідно дізнатися послідовність в'язки арматури:

1. В землю по периметру підстави вбиваються прути, які мають діаметр 8-10 мм. Крок між ними повинен бути рівний 0,6-0,8 м.
2. До вертикальної арматури, яка вбита в землю, потрібно прив'язати два пояси, що складаються з основних прутків.
3. Якщо все буде виконано правильно, в результаті може вийти надійний і стійкий каркас, який зможе зберегти свою форму після заливки бетонного розчину.

Повернутися до списку

Технологія розрахунку, вибору, в'язки арматури

Жоден будівельник не знає про те, як армувати стрічковий фундамент без дотримання технології цього процесу.

Варто зауважити, що великою популярністю серед досвідчених будівельників користується метод арматурного підв'язування, так як в даному випадку не будуть змінюватися властивості металу.

Існуючі етапи армування:

1. На першому етапі необхідно визначити силу навантаження. Це потрібно для того, щоб була можливість вибрати правильний розмір арматури (чим більше буде сила навантаження, тим потужніше знадобиться арматура). Необхідно пам'ятати, що прути, які піддаються найбільшому навантаженню, обов'язково повинні бути рифленими.
2. Після вибору розмірів і типу прутів потрібно побудувати опалубку. Потім виконується сам процес армування. Для цього на дно виритого котловану потрібно вертикально вбити сталеві прути з довжиною, що дорівнює висоті виготовляється фундаменту. Між ними необхідно дотримуватися крок в 2 м. Вертикальні не сприйматимуть великого навантаження, але додадуть стійкості конструкції і знизять ймовірність деформації сітки арматури в процесі заливання розчину цементу.
3. До вертикальних прутків слід приварити або прив'язати горизонтальні прути на відстані мінімум 5 см від краю підстави. Частина арматури, яка виступає над поверхнею землі, повинна знаходитися в межах 9-10 см. Для рівномірної установки всіх необхідних елементів досить часто будівельники використовують уламки від цегли.

Якщо стрічковий фундамент має ширину і висоту в межах 50 см, досить буде зміцнити його за допомогою 4 поздовжніх прутів, які встановлюються на відстані 25 см один від одного. Прути повинні бути пов'язані дротом тонкого перетину в каркас квадратної форми. Цей дріт не братиме на себе будь-яких навантажень, тому необов'язково брати занадто велику перетин.

Повернутися до списку

Розрахунок вартості необхідної арматури і кількості бетону

Як приклад буде розглянуто розрахунок армування стрічкового фундаменту будівлі площею 6 × 6 м. Для такого фундаменту арматуру необхідно брати від 10 до 15 мм в діаметрі. Стрічковий фундамент характеризується двома поясами прутів. Поздовжні прутки укладаються у верхній і нижній частині фундаменту. Практика показує, що витрата арматури на таку площу складає 30 м (6 м під внутрішньою стінкою і 24 м по всьому периметру). Якщо класти в 4 прута, то знадобиться 120 м.

Для того щоб армувати стрічковий фундамент з шириною стрічки 0,3 м, необхідно придбати 98 м арматури гладкого типу. Якщо знати вага 1 пог. м арматури і вартість однієї тонни, можна з легкістю розрахувати всі витрати. Якщо в процесі зведення стрічкового фундаменту буде використовуватися композитна арматура, то ці розрахунки виконувати немає сенсу, тому що вона продається по 1 пог. м.

Легко можна порахувати і необхідну кількість бетону. Для підрахунку кількості цього будівельного матеріалу, необхідного на підставу, знадобиться знати довжину, ширину і висоту стрічки фундаменту. Стандартна і найпопулярніша ширина стрічки дорівнює 30-40 см. Відносно висоти варто знати, що це загальна сума виступає наземної частини (близько 50 см) і глибини закладення. Сума виступаючої частини (0,4 м) і глибини (1,5 м) дорівнює 1,9 м, така загальна висота. Загальна стрічкова довжина складається з периметра зовнішніх стінок. Сюди ж входить довжина під внутрішніми стінками. Наприклад, для розглянутого приватного будинку 6 × 6 м загальна довжина становить 30 м. Розрахунок наступний: 1,9 × 0,4 × 30 = 22,8 м³ бетону.

Повернутися до списку

Існуючі варіанти укладання арматури для монолітних плит

Вентиляція і прокладка комунікацій виконуються за допомогою азбестоцементних труб.

Залізобетонні монолітні фундаменти приватних будинків бувають окремими, суцільними і стрічковими. Окремі фундаменти виготовляються під колони. Плити їх бувають багато- і одноступінчастими. Армування підошви проводиться сітками зі стрижнів арматури. Мінімальний діаметр робочих стрижнів дорівнює 10 мм. Якщо процес армування буде виконуватися окремими стрижнями, їх потрібно класти паралельно сторонам підошви.

Монолітний стрічковий фундамент споруджується в двох напрямках під несучими стінами або під цілими рядами колон. Армування стрічкового монолітного підстави практично не відрізняється від попередніх методів. Виконувати його потрібно після створення опалубки. Діаметр арматури в даному випадку буде дорівнює приблизно 14 мм. Її потрібно зв'язати між собою за допомогою в'язального дроту або зварити. Рекомендується використовувати метод зварювання. Арматурна решітка вкладається так, щоб вона мала по 6-7 см від поверхні. Це потрібно для того, щоб розташувати сітку всередині стрічкового фундаменту.

Далі знадобиться зробити вентиляцію і провести водопровід. Поперек опалубки потрібно поставити асбоцементную трубу і наповнити її піском для того, щоб в неї не заливався розчин. Перед цим знадобиться точно визначити, де саме будуть перебувати комунікації. Таких труб знадобиться кілька штук.

Для гідроізоляції фундаменту є сенс використовувати руберойд і смолу. Слід знати, що є і більш сучасні матеріали для гідроізоляції. До таких належить пенетрон. Він додається в розчин для захисту не тільки краю підстави, але і всього застиглого бетону.

Для того щоб не було видно швів, необхідно заливати розчин за один раз. Якщо цього не зробити, через шви може проникати вода. Перед заливанням в опалубку розчин знадобиться трамбувати для запобігання виникнення пустот.

Опалубку рекомендується знімати через два тижні, а приступати до робіт з оздоблення через 3 місяці.

Щоб виконати правильне армування фундаменту. необхідно дотримуватися технології і мати всі необхідні матеріали. Спеціальна скоба для в'язки арматури дозволить виконати роботу досить швидко.
