Створення нового зразка штрихування, autodesk autocad, проект - відкриті уроки
AutoCAD має досить велику кількість різних штриховок. Проте, бувають ситуації, коли цього набору не вистачає. Наприклад, при створенні розгортки або плану розкладки плитки можна використовувати свої зразки штрихування для позначення кахлю.
Зразки штрихування зберігаються в файлах з розширенням .pat. Зразки штрихування, наявні в AutoCAD за замовчуванням, знаходяться в файлах acad.pat і acadiso.pad. Можна додавати нові зразки в цей файл або створювати свої файли. При створенні своїх файлів кожен зразок штрихування зберігається в своєму власному файлі, ім'я файлу і назва штрихування повинні збігатися.
Опис штрихування виглядає наступним чином:
* Pattern-name, description
angle, x-origin, y-origin, delta-x, delta-y. dash1, dash2.
* Pattern-name - це ім'я зразка штрихування;
description - опис штрихування;
angle - кут нахилу ліній в зразку штрихування;
x-origin, y-origin - координати X, Y початкової точки лінії;
delta-x - задає зсув по осі X, використовується тільки для штрихових ліній;
delta-y - задає відстань між лініями штрихування, вимірюється в напрямку, перпендикулярному лінії;
dash - описує переривчасту лінію: позитивне значення - довжина штриха, негативне - відстань між штрихами, 0 - точка.
При створенні опису штрихування потрібно враховувати наступні правила:
- ім'я зразка штрихування не повинно містити більше 31 символу;
- кожен рядок в описі не може містити більше 80 символів;
-порожні рядки і текст після крапки з комою ігноруються.
Наприклад, потрібно створити план розкладки плитки. Нехай для санвузла буде використовуватися плитка 30x30 см (300x300 мм), шов 5 мм.
зберігаємо опис з ім'ям tile і розширенням .pat в папку, з якої AutoCAD завантажує зразки штриховок.

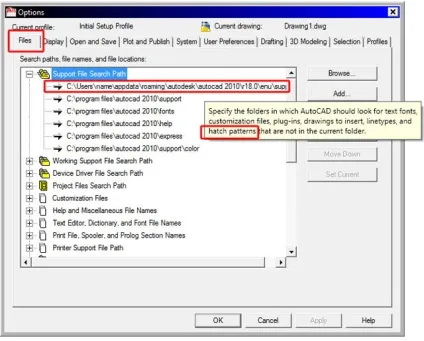

Дізнатися, де знаходиться ця папка, можна у вікні Options:
Створіть замкнутий контур по периметру санвузла і викличте команду Hatch.
У списку Type виберіть Custom, в списку Custom pattern виберіть свій зразок.
Після того, як штрихування буде створена, видаліть непотрібний більш замкнутий контур.
Підсумок роботи:
