Схема блоків запобіжників toyota corolla Е120-е130

Всього в машині 5 блоків з запобіжниками + реле. розглянемо їх розташування на схемі нижче.

Три блоку розташовані під капотом і два - в салоні. В інструкції нижче є повна розшифровка кожного запобіжника і реле.

1. Блок №1 запобіжників і реле в моторному відсіку

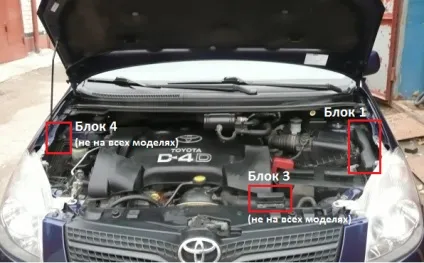

Цей блок розміщений під капотом у верхньому правому куті. На фото вказаний як - Блок №1

Кілька фотографій цього блоку з різних машин, для порівняння розташування запобіжників і реле.

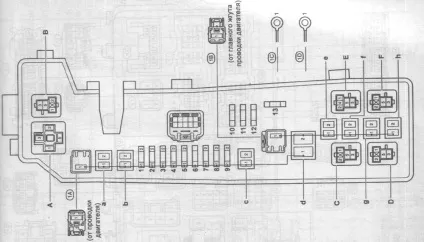

Схема блоку і проводки для таблиці нижче

Задні фари, освітлення номерного знака, стоянкові світлові сигнали, система контролю рівня променя світла передніх фар, підсвічування панелі приладів, годинник, очищувач передніх фар, передні протитуманні фари, обігрівачі сидінь, система багатоканального впорскування палива / система послідовного багатоканального впорскування палива

Датчики і лічильники, система кондиціонування повітря, електропривідні вікна, сигнали заднього ходу, система денного освітлення, антизапрівач заднього вікна, система підвищення передачі автоматичної коробки передач, система замикання електроприводних дверей, система зарядки, аварійні миготливі сигнали, автоматичне противобликовое внутрішнє дзеркало заднього виду, система пневмоподушок SRS, що нагадує світловий індикатор ременя безпеки переднього пасажира

Склоочисники і стеклоомиватель вітрового скла

Система пневмоподушок SRS, електричний охолоджуючий вентилятор, система антиблокування гальм, система контролю блокування передач, система рульового управління з електроприводом, очищувач передніх фар

Склоочисники і стеклоомиватель вітрового скла, склоочисники і стеклоомиватель заднього вікна
