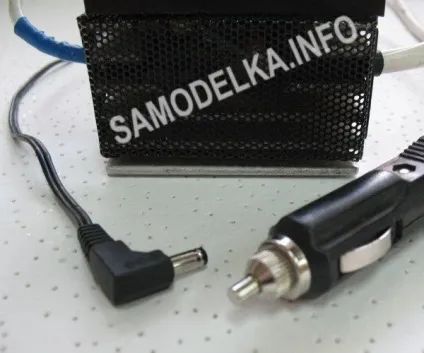

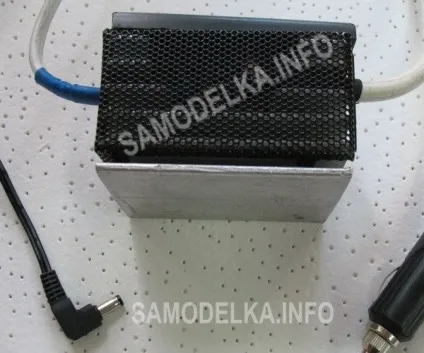

Саморобний зарядний пристрій для asus eeepc

Сьогодні Ви дізнаєтеся як з підручних засобів і паяльника зробити саморобний зарядний пристрій до ноутбука Asus eeepc.

Саморобний зарядний пристрій для нетбука Asus eeepc 701 можна зробити самому за 1 годину. В основі даного зарядного пристрою лежить регульований стабілітрон TL 431 і підсилювач струму, реалізований на біполярному транзисторі КТ819Г. Спочатку, зарядний пристрій проектувалося для харчування поширеного нетбука Asus eeepc 701 від бортової мережі легкового автомобіля, однак, його можна легко перетворити в саморобний зарядний пристрій. що працює від мережі змінного струму 220В. Досить на вхід подати 12 вольт від блоку живлення здатного забезпечити струм 3-4 Ампера.

В процесі заряду нетбука, ток споживаний від зарядного пристрою досягає 2,5 Ампер, так що транзистору слід організувати нормальний відведення тепла. З зазначеними на схемі елементами зарядний пристрій починає працювати відразу і налаштування не вимагає. Для запобігання перегріву і виходу стабилитрона з ладу, він посилено другим, запаяним паралельно. По входу і виходу схеми з / у бажано поставити запобіжники, на вході так само можна поставити діоди для захисту від переполюсовки, однак на діодах утворюється падіння напруги, що може позначитися на роботі зарядного пристрою від бортової мережі з поганими контактами на панелі запобіжників. Зарядний пристрій починає коректно працювати при вхідній напрузі порядку 11,5 Вольт і вище. При підключенні до ноутбука, спершу перевірте напругу на виході (повинно бути 9,5-10 Вольт), а так само зверніть увагу на полярність роз'єму eeepc!
