Розрахунок каркасно-щитового будинку

Проектування каркасно-щитового будинку включає в себе розрахунок кількості всіх матеріалів. Однак така інформація може знадобитися задовго до проекту, щоб визначитися з характеристиками будови. Для прийняття рішення краще зробити розрахунок каркасно-щитового будинку в декількох варіантах, змінюючи кількість кімнат, їх розташування, загальну площу, поверховість. Таким способом можна вибрати оптимальний для себе проект і не перевищити запланований на будівництво витрата коштів.

З чого складається каркасно-щитовий будинок?

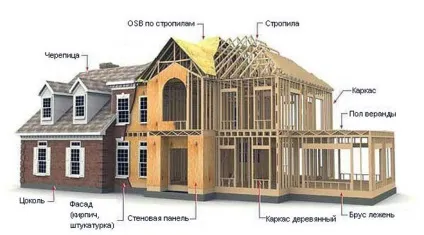

Каркасно-щитовий будинок збирається за такою технологією:

зводиться фундамент: плитний, стовпчастий або стрічковий мелкозаглубленний;
збирається каркас з бруса певної товщини і довжини (від цих параметрів залежить крок бруса);
готові щити з теплоізоляцією всередині поставляються на будмайданчик, з них збираються стіни (тобто, каркас закріплюється щитами);
настеляються балки міжповерхового перекриття;
споруджується дах з житловим або нежитловим горищем;
настилається чорнова підлога (на 1-й поверх, на верхні поверхи і на мансарду, якщо вони передбачені);
за бажанням замовника будови стіни додатково утеплюються зовні;
виконується облицювання зовнішніх стін за технологією навісного фасаду;
з внутрішньої сторони стіни обробляються відповідним матеріалом (наприклад, штукатурка і фарбування або обшивка деревом).

На основі даної технології складається список будматеріалів, з яких зводяться щитові будинки в приватному будівництві. Потім розраховується їх кількість і вартість. Тут важливо робити округлення в більшу сторону, щоб уникнути недостачі необхідного будматеріалу в процесі зведення об'єкта.

Для будівництва фасаду знадобляться наступні будматеріали:

брус для пристрою каркаса 140х45 мм або 150х50 мм;
плити OSB, ДСП, ЦСП, зібрані в щити в заводських умовах;
плити базальтової вати для додаткового утеплення фасаду на товщину бруса;
гідроізоляційна тканина (типу Ізоспан) для захисту каркаса від опадів;
брус товщиною 40 мм для пристрою обрешітки під оздоблювальний матеріал;
облицювання фасаду, наприклад, ПВХ сайдинг, блок хаус.

Щит каркасного будинку

Витрата матеріалів для зовнішніх стін розраховується на основі площі фасаду з урахуванням розмірів кожної стіни. Для цього треба знати розміри щитів, які виготовляє завод. Також збірку панелей можна проводити безпосередньо на будмайданчику. В цьому випадку враховується витрата матеріалів на 1 щит, потім отримане число множиться на кількість необхідних панелей.

Один щит збирається з наступних шарів (зсередини назовні):

внутрішня обшивка з плити OSB (ДСП, ЦСП) товщиною 10 мм;
бічний каркас (дошка 145х45 мм, відстань між стійками до 60 см);
утеплювач (базальтова вата товщиною 150 мм);
горизонтальна контробрешетка з бруса 45х45 мм;
утеплювач (базальтова вата товщиною 50 мм);
вітрозахисна плівка;
лати зовнішня (дошка 20х90 мм);
зовнішня обшивка з плити OSB (ДСП, ЦСП) товщиною 10 мм.

Як не помилитися в розрахунках?

Знаючи площу стін фасаду, можна розрахувати кількість кожного будматеріалу, необхідного для його будівництва. Однак похибок уникнути важко, якщо немає досвіду таких обчислень. Саме тому краще звертатися до фахівців. Наприклад, на сайті www.sdbgp.ru можна дізнатися все про будівництво каркасних будинків і замовити розробку індивідуального проекту. Розрахунок проводиться для всього об'єкта, включаючи, крім фасаду, фундамент, перегородки, перекриття, покрівельні матеріали, інженерні комунікації.
