Робимо монокль своїми руками

Починаючи розмову про оптику, багато хто відразу витягують з рукави великі карти типу аберація, фокусна відстань, відносний отвір і т. Д. Деколи здається, що їм більше хочеться щось з себе показати, чим пояснити суть пояснюється. Але зрозумійте правильно, немає інших способів розповісти вам про пристрій, основний виразний засіб якого - сферична аберація, не згадавши про сферичної аберації. Тим не менш, я спробую знайти компроміс між термінами і ясності мови. Але обіцяти нічого не можу.

Досить філософії, зробимо крок ближче до мети. Але перш ніж почати потрібно оглянути найважливіші моменти

підбірка лінзи
Фокусна відстань
Величина відносного отвору
Відстань між діафрагмою і лінзою

підбірка лінзи
Якщо Ви не станете вбивати бідного Геліоса і вирішите взяти будь-яку іншу лінзу вам варто розібратися яку ж. Нам потрібно саме увігнуто-опукла лінза, або іншими словами позитивний меніск, а не якийсь нитка інший фокусна відстань якого дорівнює нескінченності. Зрозуміло що з таким у нас нічого не вийде.

Ось ця красуня і стане нашою оптичною системою.

Інша тонкість, яка стосується лінзи: який же стороною ми будемо встановлювати її в нашій системі? Вигнутою або увігнутою стороною до камери? Це ще одне болюче питання по якому ніяк не зустріти однозначного рішення в просторах інтернету, саме з цього на початку статті я і заговорила про винахідника цього об'єктива, з цього ця конструкція ще називається "класична". Але так само є і друга думка доводить що все повинно бути навпаки. Тут вибір за вами, я просто хочу зауважити що, у вас все вийде яким боком ви не встановили б лінзу. Об'єктив ваш, і вибір теж ваш і єдине чого в даному процесі потрібно побоюватися, це те, щоб не зробити ваш монокль надмірно точним. А то зіпсуєте собі весь празник.

Фокусна відстань
Це відстань від центру лінзи і місця де з'являється відображення об'єкта, само собою різке його відображення, саме найрізкіше. Якщо нам відомо оптична сила лінзи ми можемо його порахувати за формулою, 1000 / діоптрій = Фокусна відстань.
Якщо нам не відомо, ми можемо виміряти самі, за допомогою іграшкового лазера (або ж будь-якого іншого точкового джерела світла) і лінійки. Пропускаючи промінь через лінзу і вимірявши відстань від центру лінзи до тієї точки де гурток променя відображається різко. Ось фокусна відстань. Потім роблячи свій монокль важливо лише не забути що це відстань від центру лінзи до фоточутливого матеріалу а не до байонета. А якщо ви все ж зважилися так само як і я розібрати свій Геліос, і будете використовувати його передню лінзу я вже можу вас врятувати від замарочкі з фокусною відстанню і сказати що воно буде дорівнює 80 мм. Так як її оптична сила 12,5 діоптрій. Так що по формулі буде 1000 / 12,5 = 80 мм

Величина відносного отвору
Тут все просто - ми самі вибираємо бажане значення діафрагми. на приклад нам потрібна діафрагма 5,6, так що ділимо це число на кількість фокусної відстані об'єктива і отримуємо розмір отвору в міліметрах. Однак це геометричний розрахунок, який не вказує реального кількості світла потрапляє на наш світлочутливий матеріал. Так як при підрахунках не врахували втрати світла в нашій оптичній системі. Ну нехай цим займаються розумні дядьки, які роблять ельки. Тут варто задуматися тільки над тим, чи варто диафрагмированного об'єктив більше ніж на 5,6. Ми вже обговорили що діафрагма тут головний елемент впливає на усунення аберацій і так діафрагмування об'єктива на f 8 дасть вам мінімальні аберації ще більше великий ГРИП? Вам це потрібно? Вирішуйте самі.
Відстань між діафрагмою і лінзою
Для орієнтиру потрібно враховувати що це приблизно 1/10 фокусної відстані. Більш точну відстань визначатимемо по одній з аберацій яка називається кома, Кома - просто кажучи, відблиск з розширюється світловим хвостом, по якому ми і будемо шукати потрібну відстань. Переміщаючи діафрагму щодо лінзи, поки не "помістимо" наш відблиск в центр світового хвоста, або розумно висловлюючись не отримаємо мінімальну кому. Це і буде найправильніше відстань діафрагми від лінзи.

Ось ми і розібралися в усьому тепер перейдемо до більш приємної частини і розберемо все що під руку попадеться Тільки в такій послідовності: розберемося розбираємо і тільки тоді збираємо. Конструкція як вже встигли переконатися насправді не складна, так що основною метою в цьому процесі поставимо мінімальні грошові витрати. Це для того, щоб ви відміну від мене не відбивалися від справи пару років дурними відмовками типу, "а де я знайду макро кільця?", "А ще фарбу купувати потрібно.". Ось ми і зберемо об'єктив з усього того що під рукою валяється. А якщо у нас є засуджений Геліос, ми точно можемо обійтися з усім тим що під рукою. Чесне слово, і счас ви самі в цьому переконаєтеся.

Перед тим як зануритися в креативне простір потрібно зібрати все необхідне щоб потім не відволікатися на пошуки потрібних інструментів. Я перерахувала лише що використовувала я, і якщо ви оберете інший шлях, від матеріялу, зрозуміло буде залежати і потрібні інструменти. І так тут зовсім як на весіллі, яке що кругле, дещо клейка, дещо чорненьке.

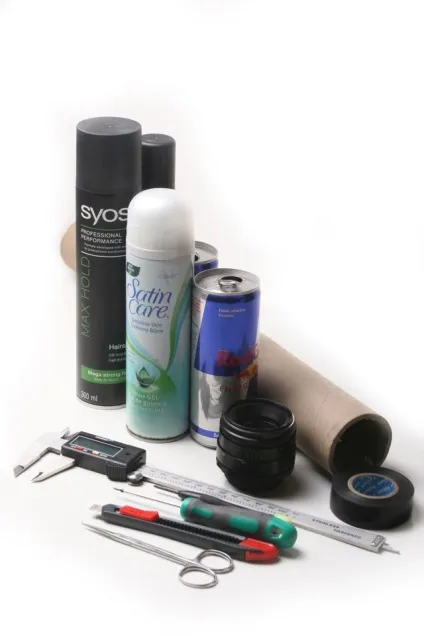

І так нам знадобиться:
Будь круглий об'єкт для корпусу. (Діаметр залежить від того що ви будете використовувати для кріплення до камери.)
штангенциркуль, клей, чорна аерозольна фарба, ізоляційна стрічка (ЧОРНА!), викрутки, наждачний папір ножиці, ніж та. лак для нігтів.

Розбираємо.

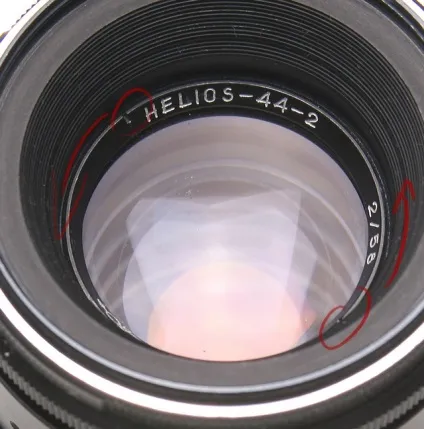

Домовимося що будемо використовувати передню лінзу. Для того щоб її вийняти не знадобитися жодні інструменти, якщо Геліос добре зберігся відкрутити лінзу тримає колечко легко можна пальцями.

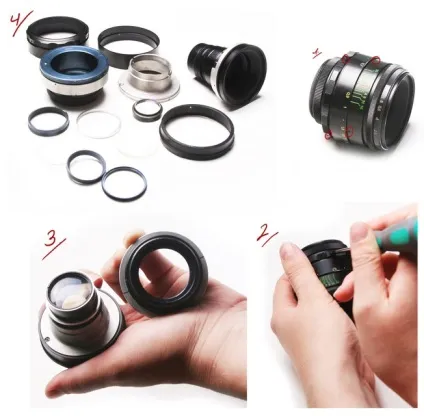

Все ж раз ми вирішили погубити наш Геліос, так давайте надамо собі задоволення і розберемо все скільки можемо, до того ж не можна відмовитися від можливості використовувати його байонет. Це здорово спростить нашу роботу і зменшить грошові витрати. Але для того щоб його розібрати знадобиться маленька викрутка "-".

Принцип роботи дуже простий, откручівием кожен зустрінутий болт, знімаємо з об'єктива "шкіру" і розкручуємо на навпіл.
Повинна зауважити що потрібно бути вкрай обережними з болтиками. Шапки у них дуже тендітні, на відміну від корпусу об'єктива так що якщо ви її поламаєте і не зможете відкрутити болт, повірте мені на слово, подальше розбирання об'єктива стануть дуже скрутними, його не зламати, що не перерізати, не роздавити, ось така ось техніка зі знаком якості.

І так бачимо що у нас є: не потрібні аксесуари оптична система і задня частина з різьбленням. Ця частина у нас буде працювати не тільки для кріплення об'єктива до камери, але тим же залишаючи цю частину саме так як показано в ілюстрації ми залишаємо собі можливість фокусування. І друге корисне має рухається кріплення ми можемо сгрешіть в за рахунками фокусної відстані що радує найбільше.

Вимірюємо.
Тут нам потрібно виміряти фокусна відстань діаметр лінзи і байонета. Усе. І так приступимо.
Фокусна відстань дорівнює 80 мм, значить нам потрібно дізнатися яку відстань від матриці до кінця байонета (до якого прикріпиться що то з лінзою). Це для мене була найболючіша процедура, пхати лінійку до матриці це дуже страшно але я можу вас врятувати від цього жаху сказавши що це буде 7,13 мм. Якщо ви будете кріпити свій об'єктив на Зеніт, яку буде менше. Виходить що лінзу потрібно прикріпити в відстані одного сентіметра від байонета
Тепер дізнаємося потрібні діаметри байонета лінзи, і корпусу.

Тут все визначає діаметр задньої частини об'єктива, дізнавшись його ми підбираємо інші частини. Його діаметр приблизно 55 мм, значить то на що ми закріпимо лінзу, має бути такого ж діаметру, а корпус об'єктива з діафрагмою, на пару міліметрів ширше.
Після вимірювання діаметрів з'ясувалося що кришка від лаку для волосся дорівнює діаметру байонета а банку від енергетичного напою ред-буль як рас на пару міліметрів ширше. І так кришка від лаку для волосся тепер буде держалкой лінзи а банку - корпусом.

Обов'язково залиште який нитка з основ банки, якщо виріжте середину він дуже не твердою.
Тепер вирішуємо якої довжини буде корпус (це вже писалося робиться по кома аберації). Коли відстань вирішено закріплюємо, заклеює і переходимо до кріпленні діафрагми. Її можна вирізати з твердого чорного картону. І якщо ви залишили верхню частину банки діафрагму можна закріпити "на чесному слові", так у вас буде можливість її міняти ..
І ось все! Ваш монокль готовий!

Вам вирішувати на якій камері ви будете знімати на плівковій, або ж використовуючи адаптер надягнете на свою Цифрова зеркалку. Просто зауважу що з плівкою результат був ще більш вразливий. Тут варто відзначити що для чорно білої плівки можна додати в конструкцію жовтий филтр.
І останнє що хочу сказати на цю тему це моє незгоду з тими хто каже що монокль для портретів, натюрморту і т.д. Жанр потрібно на мою вибирати не по об'єктиву а по його фокусної відстані, який залежить від вами обраної лінзи. Так ви свій монокль можете використовувати як для пейзажів, так і для портрета, натюрморту, або ж шпигунства за сусідами.
Успіхів!
