Ремонт сушарок для взуття своїми руками, мозгочіни

Незважаючи на спеку на вулиці цінність сушарок для взуття не тільки не зменшується, але можливо навіть збільшується. Особисто мені, навіть влітку доводиться ходити в туфлях. І в спеку туфлі стають мокрими навіть швидше, ніж восени.

Днями вирішивши висушити взуття, виявив, що одна з сушарок не працює. Беремося за мозгоремонт наших сушарок.

Отже, включаємо в мережу наші сушарки і бачимо, що одна сушарка не хоче світитися, і грітися теж зовсім не хоче.

Вимикаємо з мережі. Розкриваємо кришку, відкрутивши шурупи. Застаємо наступну картину:

Схема, як ми бачимо, зовсім нехитра. Відразу скажу, що в оригіналі світлодіодів має бути чотири, але якось вони вже згорали. Назбирати я зміг тільки три, а четвертий, просто, замінив перемичкою.

У нашій сушарки їсть одне дуже вразливе місце - це нагрівальний елемент. Сидить він під радіаторної платівкою.

Так і є! Відлетів проводок і вся наша ланцюг розімкнулася. Припаюємо його назад. Паяти треба акуратно. Краще чимось зафіксувати його до повного застигання припою. Справа в тому, що нагрівальний елемент - це керамічна пластинка, на яку нанесли щось схоже на вигляд на графіт. Хоча може він і є графіт. Місця контактів покрили тоооненькім шаром фольги, і вона успішно відірвалася разом з проводом. Тому треба паяти на краєчок кераміки і провідної частини. І там, і там з'єднання буде неміцним, але нам на ньому не мішки з картоплею возити.

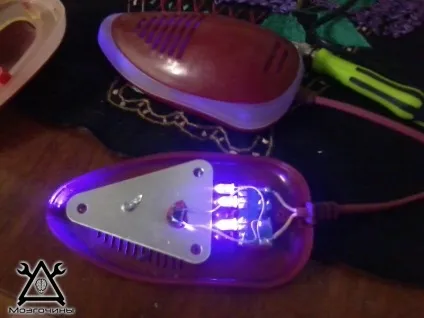

Повіряти. Все світиться! І гріється!

Акуратно перевертаємо пластинку (у мене це був найважчий момент - пару раз проводок таки відпадав), і збираємо все в купу. Знову перевіряємо.

Разом, втративши 15 хвилин часу, і практично ні копійки грошей (в розрахунок не йдуть ел.енергія і величезні витрати припою і каніфолі 🙂) маємо знову ожили сушарки, які я купував за майже 15 $.

Можна бігти сушити нашу взуття.
