Підсилювач одноканальний для сабвуфера - тест надкомпактного 1-канального підсилювача Stetsom VS 650.1. Всі, хто бачить його вперше, з перших секунд приймають за кросовер - невеликі розміри, характерний пластиковий корпус з прозорою кришкою. І тільки потім приходить розуміння, що «щось в ньому не так». Це дійсно самий справжній 1-канальний підсилювач, причому з цілком дорослою потужністю. І не просто басовий моноблок, він може працювати в повну смугу. Бразильці, як завжди, рвуть всі шаблони.
КОНСТРУКЦІЯ
Ми якось звикли до того, що корпус підсилювача повинен бути металевим. Просто тому, що він виконує функцію радіатора, що розсіює надлишкове тепло. З розвитком схемотехніки D-класу ККД підсилювачів стає все вище, а надлишкового тепла - все менше. Тому рано чи пізно потреба у великих радіаторах повинна була відпасти. Судячи з того, що я тримаю в руках цілком робочий Stetsom VS 650.1, цей час настав.
До речі, для розуміння розмірів ось цей підсилювач одноканальний для сабвуфера разом зі «стандартної калиброванной одиницею порівняння»:
Як і у всього на цьому світі, у пластикового корпусу є свої переваги і недоліки. По-перше, він помітно здешевлює виробництво. Відлити пару пластикових деталей і закріпити на них готову зібрану плату - це вам не метал фрезерувати, а потім ще й з монтажем начинки возитися. Та й по вазі виходить легше. По-друге, з таким корпусом більше можливостей замутити красивий інсталл - це теж важливо.
З іншого боку, в звичайних підсилювачах з прозорими кришками іноді виникає питання з помехозащищенностью. Що з цим у Stetsom, на 100% стверджувати не буду, але під час тестування нічого кримінального я по цій частині не помітив. Достовірно перевірити можна, на жаль, тільки в реальних інсталяціях.
Компонування у корпусу традиційна - з одного боку входи і фільтри, з іншого - харчування і виходи підсилювача. Запобіжник - на 40 Ампер.
Фільтрова частина, до речі, цікава - постійно включені ФВЧ і ФНЧ, що утворюють смуговий фільтр. Якщо вірити заявці, в граничних положеннях регуляторів смуга пропускання підсилювача від 10 Гц до 20 кГц. Фактично, це справжнісінький широкосмуговий підсилювач одноканальний для сабвуфера.
Регулятор ФНЧ дозволяє обмежити частотний діапазон зверху на будь-якій частоті від 70 Гц до 20 кГц. А ФВЧ може «підрізати» знизу від 10 Гц до 2 кГц.
Загалом, за заявкою підсилювач одноканальний для сабвуфера можна використовувати не тільки на сабвуфер, але і в повну смугу або, наприклад, на мідбаси або среднечастотники. Правда, як працюють такі регулятори і чи можна точно виставити частоту - це ще питання, потім подивимося на вимірах.

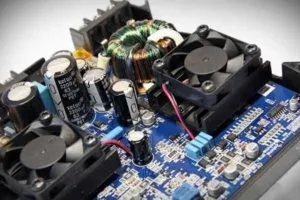

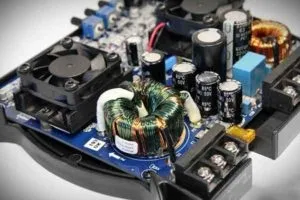

Внутрішній устрій підсилювача, в принципі, видно через прозору кришку, але щоб вивчити трохи краще, все ж зняв її. Як і годиться, блок живлення займає левову частку плати. На силові ключі поставлений радіатор з примусовим охолодженням. Точно такий же - на силовому чипі в звуковий частини. Відкручувати і дивитися, на чому зібраний підсилювач, не став. Потрібно було повернути його в робочому стані.
Вентилятори працюють не постійно, їх швидкість змінюється. Причому вона залежить не тільки від температури, але і від рівня сигналу. Т. е. Включається не тільки коли все вже нагрілося і потрібно терміново «гасити», а заздалегідь, попереджаючи нагрів. За відсутності сигналу і коли чіпи остигають, вентилятори зупиняються.

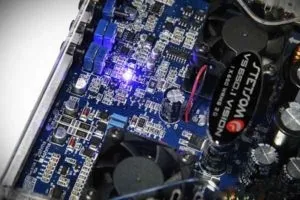

Сигнальні світлодіоди розташовані прямо на платі. Їх тут три. Синій - індикація включення і нормальної роботи. Поруч з ним - два червоних. Один з них - індикатор кліпу, він, як і годиться, кліпав під час вимірювання потужності. Другий - індикатор спрацьовування захисту. У галузі охорони, до речі, тут повний комплект - від зниженої і підвищеної напруги живлення, від КЗ на виході і від перевищення температури.

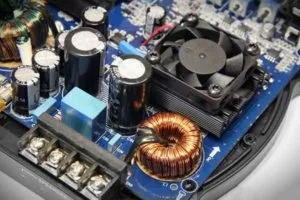

Силова звукова частина займає зовсім небагато місця. Розташована ідеально - впритул до блоку живлення. Втім, тут взагалі все скомпоновано дуже щільно.

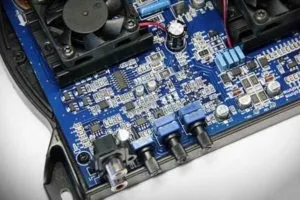

Вхідна частина віддалена від силових частин плати наскільки це можливо. Для цікавих - в фільтрах і вхідному буфері використовуються TL072 - цілком пристойні операціоннікі середнього класу.
Та й взагалі, до речі, з комплектуючими тут все виглядає дуже непогано, по виконанню цей малюк - ні разу не дешманскій китаєць.
Раз вже цей підсилювач одноканальний для сабвуфера Stetsom може використовуватися як широкосмуговий, всі виміри вирішив зробити як для звичайного підсилювача. У крайніх положеннях фільтрів смуга пропускання становить від 12 Гц до 21 кГц (якщо визначати стандартно за рівнем -3 дБ). Невеликий «спуск» АЧХ в області «верхньої середини / нижнього верху» особливої погоди не робить:
Оскільки фільтри мають незвично широкі межі регулювання, додатково нанесені поруч з «крутилками» мітки на ділі можуть виявитися зовсім не зайвими. Перевірю, наскільки їм можна довіряти:
Як і очікувалося при таких діапазонах регулювання точно зловити потрібну частоту практично неможливо. Хоча приблизно орієнтуватися по мітках, в общем-то, можна:
АЧХ при різних положеннях регулятора ФВЧ
- становище регулятора ФВЧ на 8 годин (мінімум) - 12 Гц
- становище регулятора ФВЧ на 11 годину - 20 Гц
- становище регулятора ФВЧ на 13 годин - 30 Гц
- становище регулятора ФВЧ на 15 годин - 100 Гц
- становище регулятора ФВЧ на 16 годин (максимум) - 2 кг
АЧХ при різних положеннях регулятора ФНЧ
- становище регулятора ФНЧ на 8 годин (мінімум) - 67 Гц
- становище регулятора ФНЧ на 11 годину - 100 Гц
- становище регулятора ФНЧ на 13 годин - 180 Гц
- становище регулятора ФНЧ на 15 годин - 600 Гц
- становище регулятора ФНЧ на 16 годин (максимум) - 21 кГц
Характер гармонійних і інтермодуляціонних спотворень
Раз вже підсилювач можна використовувати не тільки на саб, а й на акустику, вирішив оцінити і характер гармонійних спотворень. На вхід подаються різні поєднання частот, виглядає, що на виході. Не скажу, що спектр чистий, але я очікував побачити більше зайвих гармонік, це добре.
Спектр вихідного сигналу при подачі на вхід 1 кГц
Спектр вихідного сигналу при подачі на вхід 100 Гц + 120 Гц
Спектр вихідного сигналу при подачі на вхід 5 кГц + 6 кГц
Спектр вихідного сигналу при подачі на вхід 10 кГц + 11 кГц
Рівень спотворень і вихідна потужність
Рівень спотворень для такого потужного підсилювача виявився відносно невеликий - на самих робітників потужностях взагалі порядку сотих часток відсотка. Ось що відбувається з спотвореннями на різних рівнях потужності:
- Номінальна вихідна потужність на 4 Ом (THD = 1%) - 332
- Номінальна вихідна потужність на 2 Ом (THD = 1%) - 564
Опис не рекомендує включати цей підсилювач на 1 Ом, так що не став його мучити. По-перше, 1 Ом - це екстремальний і виключно спортивний режим, використовувати його в нормальних повсякденних системах - погана ідея, фізику ще ніхто не відміняв. По-друге, вам мало що чи півкіловата від такої маленької коробочки, та ще й у широкій смузі?
Незвичайний, що вибивається з усіх стереотипів підсилювач. При цьому для своїх можливостей з цілком осудною ціною - на момент тесту 13 000 рублів.
За потужністю ідеально підходить до будь-яких сабам із звуковою котушкою 2-2,5 дюйма. Або на мідбаси, які люблять хороший запас по потужності. Або, наприклад, в гучні системи з великою кількістю среднечастотников. Ну або на акустику в широку смугу.
Та чого вже там, систему взагалі можна з одних тільки цих малюків скласти і встановити їх хоч на показ, хоч потай. Такий універсальності, зізнаюся, поки ще не зустрічав. Загалом, унікальна в своєму роді штуковина.
- Компактні розміри, зручний в установці
- Універсальний, працює в широку смугу
- з цієї коробочки? Легко!
- Складно точно налаштувати частоту фільтрів
