Перепресовка і балансування колінвалу своїми руками

Бажання продовжити життя свого двоколісного друга змушує власників осягати найнеймовірніші прийоми ремонту, серед яких Перепресовка клонували. Досить складна і відповідальна процедура обов'язково закінчується перевіркою правильності складання, а для усунення перекосів необхідна балансування коленвала.

Якщо автолюбителі мають можливість звернутися за допомогою в численні автомайстерні, то мотолюбителів змушені користуватися виключно можливостями власного гаража. Проблема полягає в тому, що знайти сервіс, в якому відбувалася б, наприклад, Перепресовка клонували Ява, практично неможливо.

Подібна складність очікує будь двоколісний транспорт вітчизняного і навіть закордонного виробництва радянського і пострадянського періоду. Благо запчастини до улюблених мотоциклів знайти ще можна.

Проблеми ремонту кривошипів

Для будь-якого двигуна внутрішнього згоряння колінвал є ключовим елементом, на який покладено завдання перетворень зворотно-поступального руху поршня в обертальний. Справно працюючи довгі роки, колінвал переносить істотні механічні перевантаження.

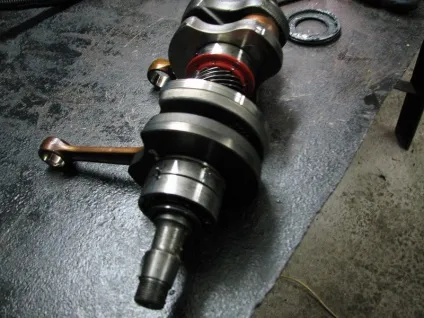

Головним чином від зносу страждає шатунний підшипник. Якщо в автомобілі ця деталь розбирається за допомогою гайкових ключів і змінюється, то в мотоциклетних кривошипа для заміни шатуна і підшипника необхідно випрессовать палець, а потім запресувати новий назад.

Процедура це непроста, але здійсненне, для чого необхідно мати:

• спеціальний гвинтовий знімач (який виконують на замовлення досвідчені токарі) або гідравлічний прес;
• верстак з великими лещатами.

З огляду на, що палець (шатунная шийка) дуже щільно запресована в щоки коленвала, для вилучення доведеться докласти чималих зусиль. Шийка завжди після розбирання вставляється нова, разом з шатуном. Для вилучення шийки за допомогою знімача, його слід дуже надійно закріпити в лещатах або приварити зварюванням до верстата, рами гаражних воріт і так далі.

Щека клонували укладається в виїмку, а під робочу частину воротка встановлюється гайка, зовнішні габарити якої дозволять їй пройти в отвір, що залишився в місці установки шийки. Для провертання гвинта доведеться скористатися довгим важелем. Гідравлічний прес дозволить розібрати конструкцію за лічені хвилини.

Відновлення колінвалів триває запрессовкой нової шийки, що виробляється в зворотному порядку. Далі перед доморощеним механіком постає питання про те, як отбалансировать колінвал. Навіть при дуже акуратною збірці співвісність піввісь, паралельність щік будуть порушені, що в підсумку призведе до нестабільної роботи мотора і швидкої поломки. Цю процедуру також можна провести самостійно.

Балансування колінвалу в домашніх умовах

Особливість мотоциклетного колінчастого вала полягає в тому, що для правильної його регулювання досить вивести його півосі на одну лінію, а щоки виставити ідеально паралельно без скручування щодо шатунной шийки.

Для перевірки основних розмірів досить провести детальний промер відстані між внутрішніми поверхнями щік за допомогою мікрометра. Якщо є відхилення, то виправляється вони таким способом:

• щоки розходяться - проводиться стискання в лещатах;
• щоки сходяться - в найвужчому місці вбивається клин з твердої породи деревини;
• щоки перекручені щодо осі шатунной шийки - ударами алюмінієвим молотком проводиться вирівнювання.

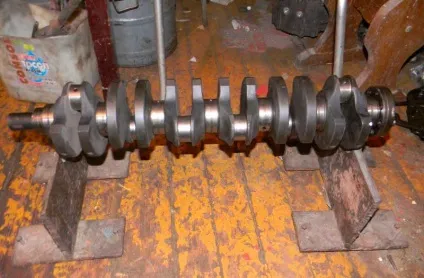

Для перевірки правильності балансування виготовляють стенд, подібний до того, який використовують для автомобільних колінвалів. На твердій поверхні закріплюють два відрізки Т-подібного профілю. Верхні кромки встановлюють строго по рівню паралельно один одному на однаковій висоті (як рейки).

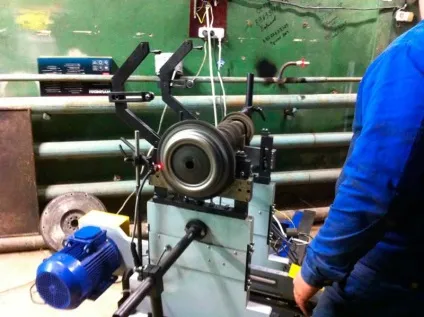

Напівосі клонували встановлюються на кромки, і колінвал прокочується уздовж профілів. Спостереження за кінцями піввісь і щоками дозволяє помітити навіть незначні викривлення. Маючи доступ до найпростішого токарного верстата можна зробити регулювання і настройку максимально точно. Зробити це допоможе динамічне балансування коленвала.

Порядок перевірки і регулювання колінвал в верстаті

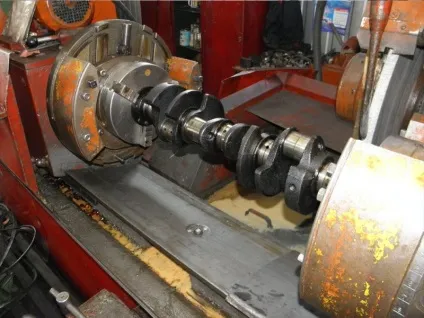

Для того, щоб максимально точно перевірити колінвал, необхідно встановити його в токарний верстат. Один кінець затискається в патрон, а протилежний фіксується конусним держателем, кінець якого впирається в осьову виїмку піввісь. Для початку перевірки включаються мінімальні обороти. Спостереження за обертається деталлю дозволяє виявити місця деформації. При вимірі мікрометрів слід враховувати, що биття корінних шийок в місці установки підшипників (по ширині - поле близько 20 мм) не повинно перевищувати 0,03 мм.

Балансування колінвалу своїми руками повинна передбачати поступове збільшення частоти обертання валу верстата, що дозволить переконатися в правильності складання. Істотне збільшення частоти обертання призведе до появи природної вібрації від переважує шатуна. Використання подібних методів дозволяють з високою точністю налаштувати колінвал без залучення фахівців.
