Пайка скручування мідних проводів в розподільній коробці
У даній статті розгляну з'єднання мідних проводів в розподільній коробці при електромонтажу за допомогою пайки.
Незважаючи, що я перейшов на роз'єми Ваго. які істотно прискорюють монтаж електропроводки, все ж вважаю, що з'єднання проводів пайкою краще. Зараз на мене накинуться прихильники зварювання. Але я сперечатися не буду, скажу лише, що мені так зручніше, а електричні і механічні властивості такого з'єднання нітрохи не гірше зварювання.
До речі, знаєте, що років 50-70 тому радіоапаратуру збирали за допомогою зварювання. Це відносилося до лампових (інших не було) телевізорів і радіоприймачів. А потім перейшли на друкований монтаж, де використовується пайка. Спосіб з пайкою вимагає більш високої технологічної підготовки, але швидкість і простота монтажу вирішують все.
Отже, публікую кілька фото, які ілюструють пайку проводів в розподільній коробці. Постараюся розкрити всі свої секрети такого електромонтажу. Сподіваюся, мій досвід стане в нагоді моїм Новомосковсктелям. В основному, з цією метою я і пишу статті на СамЕлектріке.
Підключення проводів скручуванням і пайкою - що говорить ПУЕ?
Почнемо з того, що з'єднання проводів скручуванням в електромонтажі заборонено. По крайней мере, в ПУЕ скручування не допускається (ПУЕ, гл.4.2). Це можна пояснити тим, що якість скрутки дуже залежить від досвіду, інструменту, і навіть настрою електрика. І перевірити це якість ніяк не можна, тільки оцінити «на око» або випробувати підвищеним струмом.
Пайка також не допускається, про це йдеться в ПУЕ там же. Мотивується це тим, що в деяких аварійних режимах температура з'єднання може досягати 300 ° С, припой розплавиться і стече. Чесно, я не уявляю, як це може статися, якщо захисні автомати встановлені потрібного номіналу. Але навіть якщо це і станеться - на мою думку, таку проводку потрібно буде цілком змінювати! І вже буде не важливо, розплавився припой, чи ні.
За опрессовке - так, спосіб хороший, але він вимагає додаткового обладнання (прес-плеще) і витратних матеріалів (гільзи). Те ж саме зі зварювання - потрібен трансформатор (інвертор) і графітові стрижні. І досвід - скільки разів бачив, що від перевищення струму кулька на кінці скрутки відвалювався, або схоплював не всі проводки в скрутці через малого струму.
Тому, я вважаю, що скручування з подальшою пропайкой - кращий спосіб з'єднання проводів в розподільних коробках. Паяльник легкий, ціна невелика, припой і каніфоль - копійчані.
Пайка скручування мідних проводів
Почнемо з того місця, коли дроту скручені в розподільній коробці.

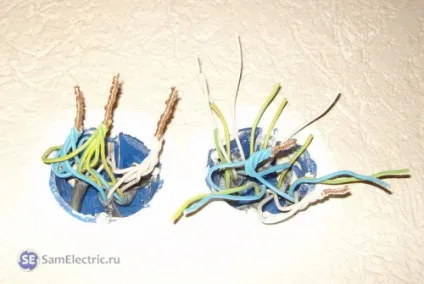

1. Скручування проводів в коробці
У лівій коробці дроту скручені відповідно до електричної схеми електропроводки. В принципі, багато електрики на цьому і зупиняються. І вони на 90% праві, можна ізолювати, така проводка простоїть 100 років, більше нам не треба. Але це за умови, що в цій розподіл. коробці завжди буде сухо, і захисний автомат обраний правильно. Про вибір захисного автомата рекомендую мою статтю - Як вибрати захисний автомат.
Зустрічав, коли в старих коробках було з'єднання скручуванням алюмінію і міді. Це були скручування 50-річної давності! І все прекрасно працювало! Тут дуже ризиковано, і такі сполуки будуть жити довго при дотриманні декількох сприятливих умов. Такі скрутки зазвичай піддається жорсткій критиці в середовищі електриків, і це вважається вкрай непрофесійним. Але пробачимо, тим більше, що ті, хто зробив такі скрутки, вже в іншому світі, де не треба з'єднувати дроти ...
Пайка проводів в розподільній коробці
Дістаємо паяльник потужністю 65 або 100 Ватт. Потужність залежить від суми перетинів спаюється проводів. Наприклад, якщо паяти 3-4 дроти перетином 1,5 кв.мм, то паяльника 65 Вт цілком вистачить. Якщо ж сумарне перетин скручених проводів - більше 10 кв.мм, то паяльник повинен бути 100 Ватт.
Отже, беремо каніфоль в шматку чи в пластиковій банці. Проводи повинні стирчати кінчиками вгору. Прогріваємо місце скручування, і стосується каніфоллю так, щоб вона плавилася і трохи скла вниз по скрутці.

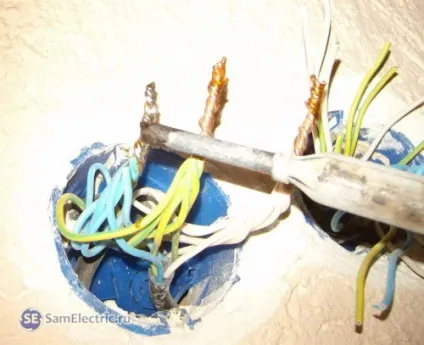

2. Нанесення каніфолі
Особливо добре це видно на центральному та правом проводах. Потім беремо припій в прутки, прогріваємо одночасно припой і скручування, залужівая скрутку.
Припій краще використовувати з каніфоллю, зараз такого багато в продажу. Каніфоль знаходиться всередині прутка припою. Якщо каніфолі всередині немає, її необхідно більше попередньо наносити на скручування, і ретельніше контролювати час і температуру пайки. інакше каніфоль може просто випаруватися.

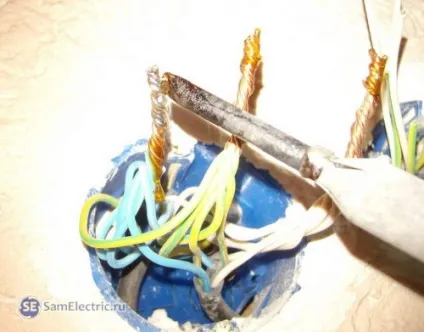

3. Пайка скруток в розподільній коробці
Проводимо спайку проводів. Залужівает скрутку, щоб припій проник в усі місця. При цьому мідь повинна бути покрита припоєм на довжині 40 ... 80% довжини скручування.

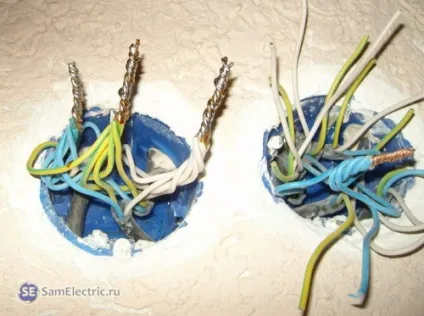

4. Провід спаяні
Потрібно намагатися не перегріти місце пайки, щоб не попсувати ізоляцію. Та й взагалі намагатися все робити швидко, на автоматі.
Некрасиві стирчать кінчики пропаяв скруток обрізаємо бокорезами (3-5 мм).
Спаяли, ізолюємо місця пайки ізоляційною стрічкою (зазвичай використовую ПВХ різних кольорів). І в принципі все. Можна Муровано коробки.

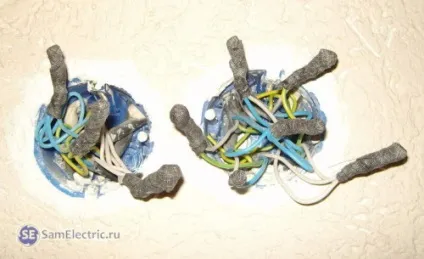

5. Ізолюємо місця пайки

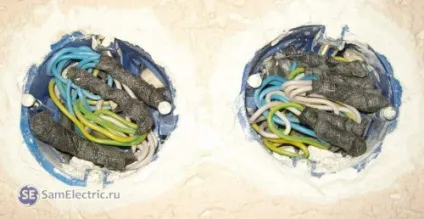

6. Укладаємо дроти в розподільних коробках
Чи не правда, в слові «урівень» чується щось підле?))
7. Закриті коробки. урівень
За контакт в таких коробках можна точно не турбуватися, можна повністю їх ховати під шаром штукатурки. Хоча, краще звичайно мати доступ до коробок, хіба мало чого - перевірити, додатково підключити, і т.п.
Як висловився на цю тему сs-cs.net: Якщо вам о 2 годині ночі захотілося подивитися, як там поживає ваша скручування міді з алюмінієм, ви повинні без проблем мати доступ в распред.коробку.
