осушення газу
Осушення газу - це операція видалення вологи з газів і газових сумішей, яка зазвичай передує транспортування природного газу по трубопроводах або низькотемпературного поділу газових сумішей на компоненти.
Для чого потрібна осушення газу?
В даному випадку, «сушити» = «видаляти воду». Вода, в тих чи інших кількостях, присутній в будь-якому газі. Більшість сирих газів, які не пройшли газоподготовки є вологонасичення - тобто містять максимум води при якихось фіксованих тисках і температурі. При цьому мова йде не про воду у вільній формі, яка може краплями летіти з газом і видаляється за допомогою сепараторів. а про парах води, для видалення якої потрібні інші технології і відповідне обладнання.
Осушення забезпечує безперервну експлуатацію обладнання та газопроводів. запобігаючи гідратоутворення і виникненню крижаних пробок в системах. Найбільш важливі методи осушення газу засновані на абсорбції або адсорбції вологи, а також на її конденсації при охолодженні газу. Для проведеного осушувального процесу характерний такий показник, як точка роси.
Існуючі технології осушення газу в промислових умовах можна розділити на дві великі групи:
- абсорбційна - технологія з використанням рідких поглиначів;
- адсорбційна - технологія з використанням твердих поглиначів.
Способи осушення газу
Воду з газу, як і будь-який інший компонент, можна видаляти фізичним методом (адсорбцією, абсорбцією, мембранами, конденсацією (холодом)), хімічними методами (CaCL2 і ін.) І їх нескінченними гібридами.
Комерційне застосування знайшли такі способи, розташовані в даному списку в порядку убування популярності:
- Абсорбція Гликолевая осушка
- Адсорбція Цеоліт, силикагели або активоване алюміній
- Конденсація Охолодження з уприскуванням інгібіторів гідратоутворення (гликолей або метанолу)
- Мембрани На основі еластомерів або склоподібних полімерів.
- Хімічний метод Гігроскопічні солі зазвичай хлориди металів (CaCL2 та ін.)
Переважна кількість установок в світі засновані на перших двох способах.
Абсорбційний метод осушення газу - Гликолевая осушка
Гликолевая осушення - найпоширеніший спосіб, який використовується для помірної осушки газу, достатній для транспортування по трубопроводах, в тому числі і магістральним, і використанні такого газу в якості паливного.
Існують і більш просунуті (і, природно, більш дорогі) модифікації гликолевих осушень, заснованих на процесах відомих під назвами, даними їм початковими патентообладателями - такими як Drizo, Coldfinger та іншими, і що дозволяють досягати ТТР до -80 ° С.
Основні переваги абсорбційного методу осушення газу:
· Чи не високі перепади тиску
· Низькі експлуатаційні витрати
До недоліків даного способу відносять:
· Необхідність підвищення температури газу вище 40 ° С
· Середній рівень осушення
· Можливість спінювання поглиначів
Устаткування для гліколевої осушки
Стандартна гликолевая осушення складається з двох основних блоків:
- абсорбера тарельчатого або насадочного типу
- блока регенерації гліколю
Адсорбційний метод осушення газу
Адсорбційні установки осушки газу, в основному, застосовуються для глибокого осушення газу (ТТР по воді -40 ° ... -100 ° С) в складі кріогенних заводів. Одним з властивостей адсорбційних установок є принципова можливість одночасного видалення і води і цілого ряду домішок (вуглеводнів, кислих газів і ін.). Однак, використання адсорбційних установок для багатокомпонентної очищення газу доцільно тільки при низьких «слідів» концентраціях видаляються компонентів.
Основні переваги адсорбционного методу осушення газу:
· Тривалий термін служби адсорбенту
· У широкому діапазоні технологічних параметрів досягається низька точка роси і висока її депресія
· Зміна температури і тиску не робить істотного впливу на якість осушення
· Процес відрізняється простотою і надійністю
· Великі капітальні вкладення
· Високі експлуатаційні витрати
· Забруднення адсорбенту і часта його заміна або очищення
· Відсутність надійності безперервного циклу технологічного процесу
Устаткування, що застосовується при даному способі
Стандартна установка адсорбційної осушення газу складається з блоків:
- два - чотири адсорбера колонного типу з гранульованим адсорбентом
Інші способи осушення газу
Конденсація, мембрани та інші способи також мають властивості багатокомпонентного очищення газу, проте на відміну від адсорбційної осушення газу вони застосовуються для видалення основної маси небажаних компонентів. Можна сказати, що адсорбційна установка є інструментом «тонкої» очищення газу, а конденсація і мембрани - «грубої».
Конденсація використовується при необхідності досягнення видалення вуглеводнів і води (ТТР по воді / вуглеводнів 0 ... -20 ° С); в цьому ж діапазоні знаходять своє застосування і мембрани, які також можуть забезпечити видалення деякого кількості кислих газів.

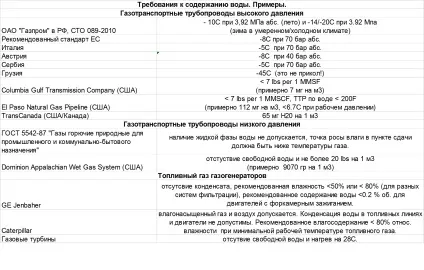

Приклади вимог до змісту газів у воді:

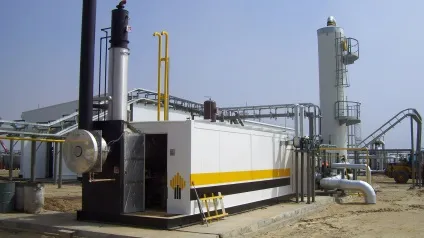

Інжинірингова компанія «ГазСёрф» на замовлення розробляє, виробляє збірку і здійснює комплексне постачання «під ключ» установки осушки газів в блочно-модульному виконанні.
