Металеві навіси своїми руками
Характеристика металевого навісу
До металевих навісів відносять навіси, опори яких і каркас виготовляють з металу, при цьому дах може бути виготовлена з будь-якого покрівельного матеріалу. А ось навіс з металевою крівлею, але дерев'яними опорами, називати металевим не варто.
Для виготовлення конструкції навісу використовують різні метали:
З даних металів виготовляють профіль, куточки, труби різного розміру і різного діаметру, з заліза роблять ковані елементи. Найдорожчими вважаються опори з нержавійки. Їх не потрібно нічим обробляти, зовнішній вигляд чудово поєднується зі склом, полікарбонатом, тканиною, вони не схильні до корозії і довговічні. При цьому робити навіс з нержавіючої сталі своїми руками непросто, майже неможливо, якщо ви не вмієте працювати зі спеціальною зварюванням.
Дорого обійдуться і навіси з кованим каркасом. Тому найчастіше для будівництва навісів використовують залізний профіль, він не такий дорогий, легкий і простий в монтажі. Для сполучних елементів конструкції навісу підходить куточок. Як кріплення використовують і болти, і зварювання.
Конструкції з алюмінієвих деталей збираються дуже просто своїми руками. Зазвичай це навіси невеликих розмірів, розбірного типу.
Круглі труби використовуються рідше, так як їх складніше стикувати і створювати прямі кути. У цьому випадку підійде тільки зварювання. Профільна труба може мати різну форму, товщину металу і розміри. На зображенні видно різноманітність профільної труби.
Перелік достоїнств і недоліків

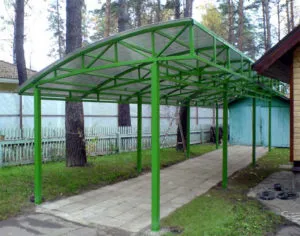

Металеві каркаси навісів найчастіше накривають листами полікарбонату. Подібна конструкція має свої переваги.
- По-перше, при правильному монтажі і дотриманні технологій, навіс прослужить жоден десяток років.
- По-друге, така споруда економічно вигідне, так як одноразова вкладення коштів, окупиться десятками років експлуатації.
- По-третє, металеві навіси стійкі до перепаду температури, їм не страшні фізичні навантаження, хімічний вплив.
Важливо! Якщо металевий навіс зводиться над мангалом або барбекю, то металеві частини поблизу від вогню будуть швидко нагріватися, пам'ятайте про це.
Недолік навісу з металу в тому, що він схильний до корозії і може іржавіти, тому його обов'язково потрібно обробляти антикорозійними просоченнями і фарбою. Якщо, звичайно це не навіс з нержавіючих трубок.
Різновиди навісів: за призначенням, пристрою, формі

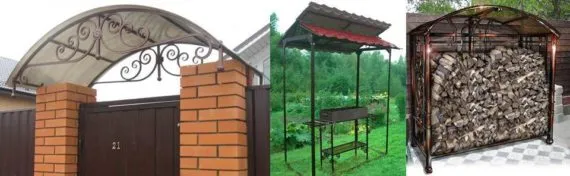

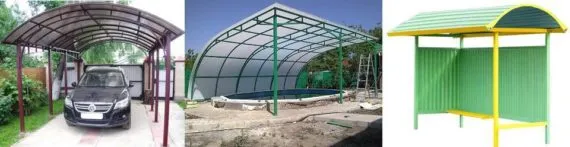

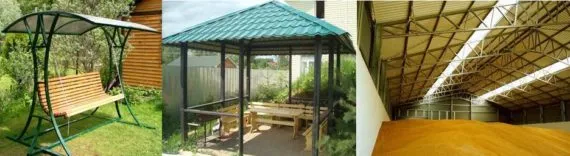

Навіси бувають найрізноманітнішими і можуть відрізнятися формою, призначенням, пристроєм металоконструкції. Якщо говорити про призначення навісу і цілях його зведення, то перераховувати можна дуже багато, назвемо найпоширеніші:
- навіс для однієї або декількох машин;
- навіс над басейном;
- навіси для укриття людей на зупинках;
- козирки над ганком або хвірткою;
- навіс над мангалом;
- навіс над стосом;
- навіс над гойдалками;
- навіс над альтанкою;
- промислові навіси (ангари, зерносховища, склади і т.д.)
За складністю і розміром металоконструкції все навіси можна розділити на три групи:
- Маленькі навіси, до яких відносять козирки, мангали з дахом, переносні альтанки, навіси над гойдалками і т.п.
- Окремо стоять навіси, які виступають як самостійні споруди.

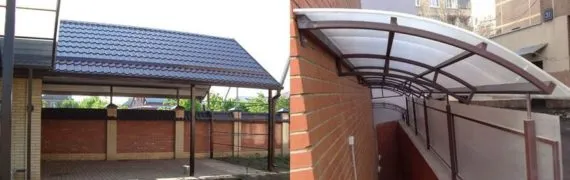

- Комбіновані або примикають навіси - навіс біля будинку або лазні, прибудова до гаражу, тераси, госпбудівлі.
До відома! Перераховані різновиди навісів можуть бути відкритими і закритими, тобто обшитими з декількох сторін якихось матеріалом (деревом, тканиною, гратами профнастилом і т.д.)
Для покрівлі металоконструкції використовують: полікарбонат, профнастил, металочерепицю, тентові тканини. Вибір матеріалу буде залежати від призначення навісу, його форми і розмірів. Тентові тканини, наприклад, найчастіше застосовують для навісів від сонця і дощу, обладнавши зони відпочинку. Навіси з металочерепиці нерідко стають продовженням даху будинку або гаража, виглядають як єдина композиція. Навіс з металочерепиці - це довговічне будова, якому не страшні ніякі погодні умови.
Нюанси розробки креслення і розрахунків конструкції
Розробляючи проект, потрібно точно визначитися з видом навісу і його призначенням. Створити креслення простий металоконструкції не так складно. Для початку потрібно зробити ескіз майбутньої конструкції, на якій вказати виміри ділянки відведеного під навіс. Потім розрахувати навантаження на навіс, відповідно до чого підібрати потрібне перетин профтруби. На основі розрахунків і ескізу створити креслення, в якому вказати кількість необхідного матеріалу і кріплення.
Відзначимо, що в кресленні має бути присутня як цілісна конструкція, так і її окремі елементи, а саме опори і ферми або металева обв'язка з прогоном. Опори металоконструкції необхідно розташовувати на відстані 2-3 метрів один від одного. Для навісу, що зводиться поруч зі стіною будинок, гаража або лазні потрібно робити опори не тільки з одного боку, але поруч зі стіною. В іншому випадку, доведеться своїми руками кріпити поперечну балку уздовж стіни будинку, яка повинна бути надійною і міцною. Для кріплення потрібно використовувати анкерні болти.

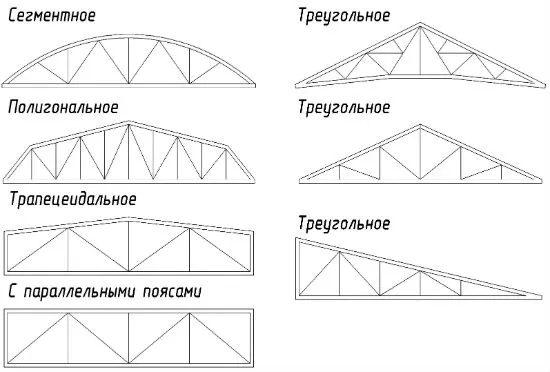

Каркас навісу, так само як і опори, відчуває великі навантаження від снігу і вітру, тому розрахунок конструкції ферми повинен проводитися ретельно. Потрібно враховувати також нахил даху і розмір всієї металоконструкції. Для більшості побутових навісів можна використовувати готові креслення ферм, наприклад, як на малюнку нижче.
Щоб навіс з металу був надійним і безпечним для життя людини, потрібно не забувати про норми і стандарти при роботі з даним матеріалом.
- Не можна застосовувати для будівництва профіль, що має дефекти і тріщини.
- Зріз опорного ребра повинен бути шорстким і мати коефіцієнт 12,5 мкм.
- При звареному з'єднанні металевих деталей навісу потрібно використовувати вуглецеву сірку або вуглець з аргоном, а також дріт ПП-АН-8.
- Болти при кріпленні опор і подстропіл повинні бути класу 5.8.
Зверніть увагу! Перераховані вимоги взяті з гостів при будівництві, не полінуйтеся їх вивчити, зводячи навіси з металочерепиці.
Готуємо матеріали та інструменти

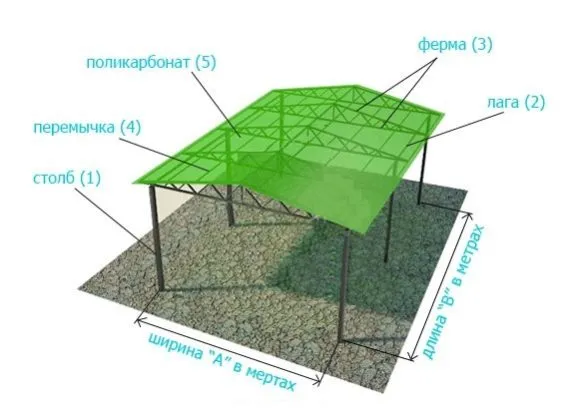

Етапи будівництва навісу з металу своїми руками розглянемо на прикладі двосхилим конструкції з дахом з полікарбонату, розміром 6х3м. Його пристрій одне з найпростіших.
Щоб зробити такий навіс, будуть потрібні наступні матеріали і деталі:
- профтруба розміром 80х80 мм з товщиною перетину 3 мм і довжиною 3,5 м - 6 штук;
- профтруби на прогін розміром 50х25 мм з товщиною перетину 2 мм і довжиною 6 м - 7 штук і 2 штуки розміром 50х40 мм довжиною 6 м;
- готові двосхилі ферми з кутом нахилу 20 0 і довжиною 3,5 м - 5 штук;
- листи стільникового полікарбонату розміром 2,1х6 м - 4 штуки.
- металовироби для кріплення полікарбонату;
- прямий стичной профіль - 10 штук по 2 м і кутовий 3 жарти по 2 м;
- торцевої полікарбонатний профіль - 21 м;
- щебінь і суміш бетону.
Не обійтися без інструменту, такого як: ямобур, шуруповерт, зварювальний апарат, дриль, вимірювальний інструмент, будівельний рівень, маркер, болгарка зі спеціальною насадкою для різання листів полікарбонату.
Заливаємо фундамент і зводимо каркас

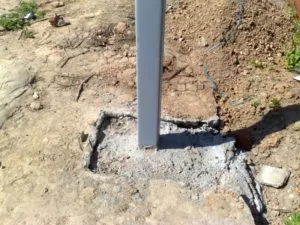

Будівництво навісу починається з очищення ділянки під нього. Обрана територія очищається від сміття і верхнього шару грунту. По периметру ділянки 6х3 метра вкопуються дерев'яні кілки, між якими натягується мотузка, для вирівнювання меж майданчика. Після того як вона буде готова, переходимо до закладки фундаменту. Для цього потрібно викопати 6 ям на глибину промерзання грунту, приблизно 1-1,2 м. Ями викопуються в два ряди по 3 ями, відстань між усіма ямами 3 м.
Важливо! Для болотистих місцевостей використовуйте фундамент метод установки опор, а не бетонування.
Наступний етап це приварювання ребер жорсткості металоконструкції. Для цього профтруба 50х40 мм укладається на три опори і приєднується зварюванням. Працювати потрібно як мінімум удвох, оскільки одному підняти важкі елементи дуже складно. Далі до ребер жорсткості приварюються ферми, відстань між якими складе 1,5 м.
Після цього до вершин ферм приварюють прогін. Паралельно привареного прогону привариваются залишилися профтруби 50х25 мм з відстанню між ними 60-62 см, по обидва боки даху. На цьому збір металоконструкції буде завершено.
Не забуваємо, що всі металеві труби потрібно зачистити наждачним папером, прогрутовать сумішшю від корозії, а потім покрити фарбою.
Монтуємо дах своїми руками

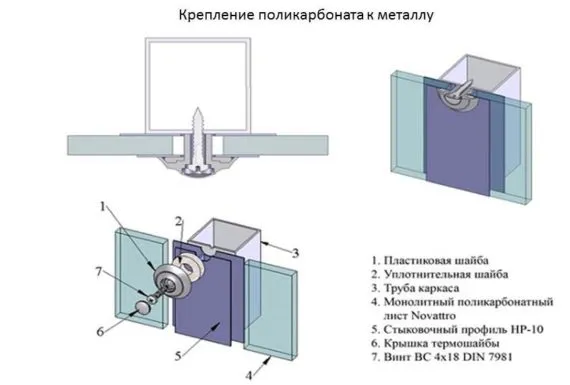

Завершує процес будівництва навісу - кріплення полікарбонату. Спочатку кожен лист полікарбонату розрізається на 3 частини довжиною по 2 м. По краю даху потрібно залишити припуск 10-15 см. До металевої конструкції лист прикручується за допомогою метизів (саморіз з гумовим ущільнювачем і шайбою). Попередньо просверливается отвір по діаметру більше самореза на 2 мм. Саморіз вкручується строго перпендикулярно, щільно, але не надмірно, щоб не пошкодити матеріал.
Між собою листи полікарбонату скріплюються спеціальним профілем. Таке з'єднання герметично і надійно. Стик полікарбонату на вершині ферми потрібно зробити за допомогою кутового профілю. Таким чином, на кожній стороні навісу буде закріплено по 6 листів полікарбонату. Торці полікарбонату закриваються торцевим профілем, що запобігатиме потраплянню води та пилу.
На цьому будівництво двускатного металевого навісу своїми руками закінчено. Зробити таку роботу під силу початківцю майстру. Головне дотримуватися інструкції і технічні вимоги. Успіхів!
