Лінійні димові пожежні сповіщувачі установка, обслуговування
Димової оптико-електронний пожежний сповіщувач - це автоматичний пристрій, що реагує на частинки твердих і рідких продуктів горіння і / або піролізу в атмосфері, здатні впливати на поглинаючу або розсіюють здатність випромінювання в інфрачервоному, ультрафіолетовому або видимому діапазонах спектру. Пристрій формує оптичний промінь, що проходить через контрольовану середу поза сповіщувача і фіксує ослаблення інтенсивності променя при її задимлення.
У нормативній літературі є варіанти позначень:
Нижче по тексту ми будемо використовувати абревіатуру відповідно до Держстандарту.
Типи лінійних сповіщувачів та принцип їх дії

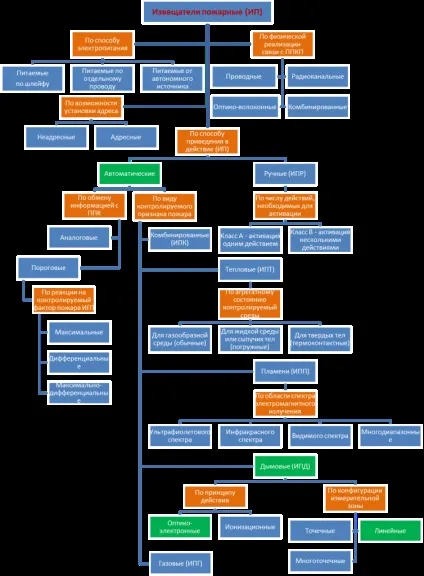

Місце димових оптико-електронних лінійних сповіщувачів в загальній класифікації сповіщувачів показано на рис. 1 ІПДЛ мають переваги перед точковими димовими сповіщувачами в плані швидкості виявлення загоряння, а також вони незамінні в складних умовах експлуатації (див. Нижче табл. 1), коли інші сповіщувачі використовувати неможливо. Точкові димові сповіщувачі менш ефективні в приміщеннях з високими стелями і великими площами. Один ІПДЛ контролює зону протяжністю до 100-200 метрів і, отже, замінює собою, в залежності від довжини і висоти приміщення, більше 10-20 точкових димових сповіщувачів. При цьому значення чутливості ІПДЛ дозволяють виявляти будь-які типи вогнищ пожежі - тління дерева, текстилю, задимлення від пластику, гуми, ізоляції кабелю і т.д. - на великій висоті однаково ефективно. Таким чином, лінійні оптико-електронні димові сповіщувачі універсальні.
Існує два варіанти технологічного виконання ІПДЛ: двокомпонентний і однокомпонентний (більш сучасний тип). З точки зору ефективності виявлення пожежі вони абсолютно ідентичні, але однокомпонентний сповіщувач простіше в монтажі, вимагає меншу довжину проводки і часу на юстировку, а значить - економічніше. Їх відмінності полягають в тому, що в двокомпонентному сповіщувачі приймач і передавач перебувають порізно, а однокомпонентний складається з єдиного блоку приймача і пасивного рефлектора (відбивача), відповідно, імпульсний промінь в однокомпонентної конструкції проходить один і той же відстань двічі: до рефлектора і назад. Підгонка (юстирування) в двухкомпонентной конструкції значно складніше - потрібно «намацати» місце з найбільш сильним сигналом, а в процесі експлуатації може спостерігатися розбалансування налаштувань. Однокомпонентні ІПДЛ вимагають менше витрат на проводку кабелю, адже рефлектор, що складається з безлічі призм, не потребує харчуванні і юстирування. Сучасні однокомпонентні ІПДЛ включають рефлектори з допустимою величиною зміни кута ± 10 °, і це дозволяє їх кріпити навіть на вібруючі поверхні, що неприпустимо в двокомпонентних конструкціях.
Вибір, застосування сповіщувачів та зонування площі, яка захищається
Перелік характерних приміщень виробництв і технологічних процесів
Вид пожежних сповіщувачів
Приміщення з обчислювальною технікою, радіоапаратурою, АТС, серверні, Data і Call-центри, центри обробки даних.
Адміністративні, побутові і громадські будівлі і споруди.
Для глядачів, репетиційні, лекційні, Новомосковскльние і конференц-зали, кулуарні, фойє, холи, коридори, гардеробні, книгосховища, архіви, простори за підвісними стелями.
Будинки й приміщення з великими обсягами.
Атріуми, виробничі цехи, складські приміщення, логістичні центри, торговельні зали, пасажирські термінали, спортивні зали і стадіони, цирки та ін.
Спеціальні споруди.
Для прокладки кабелів, для трансформаторів і розподільних пристроїв, електрощитові.
Адміністративно-господарські приміщення, машинолічильні станції, пульти керування, житлові приміщення.
Лікарняні палати, приміщення підприємств торгівлі, громадського харчування, службові кімнати, житлові приміщення готелів і гуртожитків.
Будинки, пов'язані з виробництвом і зберіганням виробів з деревини синтетичних смол, волокон, полімерних матеріалів, текстильних, текстильно-галантерейних, швейних, взуттєвих, шкіряних, тютюнових, хутряних та целюлозно-паперових виробів, целулоїду, гуми, гумотехнічних виробів, горючих рентгенівських і кінофотоплівок , бавовни, паперу, картону, шпалер, тваринницької та птахівничої продукції.
Димовий, тепловий, полум'я
Приміщення підприємств по обслуговуванню автомобілів
Димовий, тепловий, полум'я
Артистичні, костюмерні, реставраційні майстерні, кіно- і світлопроекційної, апаратні, фотолабораторії.
Димовий, тепловий, полум'я
Приміщення музеїв і виставок
Димовий, тепловий, полум'я
- приміщення сукупною площею до 300 кв. м розташовуються не більше ніж на двох сполучених між собою поверхах;
- до 10 ізольованих або суміжних приміщень загальною площею до 1 600 кв. м не більше ніж на одному поверсі, при цьому ізольовані приміщення мають вихід в загальний хол (коридор, вестибюль);
- до 20 ізольованих або суміжних приміщень сумарною площею 1 600 кв. м не більше ніж на одному поверсі, при цьому не тільки ізольовані приміщення мають вихід в загальний хол (коридор, вестибюль), але і виносна світлова сигналізація встановлена над кожним входом в приміщення.
Установка лінійних сповіщувачів
Конструкція перекриттів фальшпола і фальшпотолка повинна забезпечувати доступ до пожежних сповіщувачів для їх обслуговування.
- Забезпечується жорстке кріплення приймачів і відбивачів (випромінювачів і приймачів).
- Оптична вісь розташовується на відстані від рівня перекриття в інтервалі 0,1-0,6 м, при цьому дозволяється більш низьке розташування сповіщувачів, якщо технічні характеристики, заявлені виробником, і розрахунки підтверджують виявлення загорянь протягом часу, необхідного для виконання завдань протипожежного захисту.
- Виключається попадання будь-яких предметів в зону виявлення ІПДЛ (між випромінювачем і приймачем) при його експлуатації.
- Мінімальні та максимальні відстані між випромінювачем і приймачем (извещателем і відбивачем) задаються технічною документацією на сповіщувачі.
- У приміщеннях до 12 м заввишки максимальна відстань між двома і більше паралельними оптичними осями сповіщувачів не повинно перевищувати 9,0 м, між оптичною віссю і стіною - 4,5 м.
- У приміщеннях вище 12 м і до 21 м лінійні сповіщувачі умовляються в два яруси:
- перший ярус розташовується на рівні 1,5-2 м від верхнього рівня пожежної навантаження, але не нижче 4 м від площини підлоги;
- другий ярус розташовується на відстані максимум 0,8 м від рівня перекриття (див. табл. 2).
Висота приміщення, що захищається, м
Висота установки сповіщувача, м
Тип пожежних сповіщувачів
Максимальна висота стелі, м
Основне прімененіеL
(Захист людей)
Оптичний лінійний димової
Після монтажу димових оптико-електронних сповіщувачів фахівці переходять до пуско-налагоджувальних робіт та перевірці працездатності системи в цілому. Якщо установка ІПДЛ здійснювалася раніше, вони підлягають випробуванням і регулярному технічному обслуговуванню згідно із встановленим регламентом.
обслуговування
- пристрою у вигляді штанги з електронним імітатором задимлення, оптичні атенюатори з коефіцієнтом поглинання не менше (6 ÷ 10) дБ, або спеціальні балончики з аерозолем (газом);
- штанги для демонтажу ІПДЛ, якщо такі встановлені в базові підстави;
- мультиметр;
- комплект монтажного інструменту.
Перед перевіркою ІПДЛ блокується включення систем оповіщення, пожежогасіння, димовидалення та інших систем протипожежного захисту за допомогою перекладу приладів управління в режим відключеного автоматичного пуску або іншими способами. Перевіряється: працездатності сповіщувачів програмними засобами, відсутність сигналів про їх поломки, індикація на моніторі ППК інформації про знаходження приладу в черговому режимі. Згідно з нормативами для контролю справності вибирається кілька випадкових сповіщувачів, кількість яких визначається за наступною схемою:
Сумарна кількість сповіщувачів в складі АУПС, шт.
Відбирається для контролю мінімальна кількість, шт.
Якщо на об'єкті, що підлягає застосовується алгоритм формування сигналу управління і переходу ППК в режим «Пожежа» при спрацьовуванні двох ІПДЛ, які працюють за логічною схемою «І», то співробітник № 2 спочатку послідовно:
Співробітник № 1 контролює реакції приладу управління в черговому приміщенні, фіксуючи справність або несправність системи.
