Як скласти піч для лазні з цегли своїми руками порядовка, креслення, схема печі

Незважаючи на різноманіття дров'яних опалювачів для лазні з металу і чавуну, пропонованих на ринку, традиційна конструкція печі з цегли залишається актуальною і затребуваною. Це не дивно, адже вона добре прогріває парну, довго зберігає тепло і забезпечує її сухою парою. Також цегляна піч крім парилки може обігрівати і 2-3 суміжних приміщення (мийну, передбанник). У даній статті ми розповімо, як правильно скласти піч для лазні з цегли своїми руками, поділимося досвідом в частині підготовчих робіт і пристрої фундаменту.

Види печей для лазень

В першу чергу потрібно підібрати підходящий готовий проект печі. Досвідчені пічні майстри вміють розробляти власні схеми з урахуванням умов кладки і експлуатації. Значить, потрібно скористатися їхнім досвідом і взяти готову схему, а для цього треба розуміти, які існують цегляні печі для лазні.

Чітко класифікувати опалювачі за видами досить важко, їх занадто багато, але умовно всі розробки можна розділити на групи за такими критеріями:

• спосіб передачі тепла в приміщення;
• розташування кам'янки;
• спосіб підігріву води.

Ефективність тепловіддачі багато в чому залежить від конструкції і принципу дії обігрівача. За даним критерієм існуючі види печей можна поділити на:

• канальні: назва випливає про те, що грубка має один або безліч каналів (газоходів) для димових газів. Останні, проходячи по цим каналам, віддають тепло цегляним стінок. Газоходи можуть проходити в тілі печі як вертикально, так і горизонтально;
• ковпакові печі І. В. Кузнєцова: тут принцип тепловіддачі інший, продукти горіння віддають теплоту, накопичуючись в просторі під спеціально зробленим ковпаком. Причому вийти звідти вони можуть тільки після охолодження, тому піч виходить дуже теплоємної.

Порада. Ковпакові печі досить складні у виконанні, домашньому майстрові без досвіду побудувати такий навряд чи вдасться. Тому новачкові краще починати освоювати кладку цегляних печей канального типу.

Засипка з каменів (кам'янка) може розташовуватися як всередині печі, так і бути відкритою. На якість роботи цей критерій особливо не впливає. А ось спосіб підігріву води може вплинути на тривалість протоплювання парної. Тут існують такі технічні рішення:

• регістр із сталевих труб або бак з нержавійки, вбудований в тіло печі, а точніше, в газохід;
• варильна плита: вода підігрівається на ній у великих ємностях.

Потрібно врахувати, що хороша пічка з цегли з варильною плитою хоч і прогріє парну швидше, але незручності з гарячою водою в каструлях не порівняти з проточним теплообмінником всередині газоходу, сполученим з накопичувальним баком.

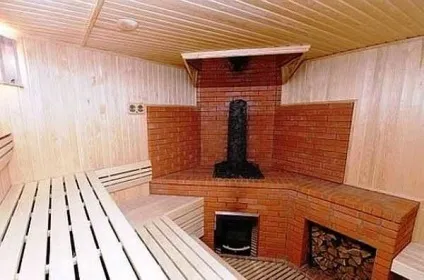

Проекти печей для лазень

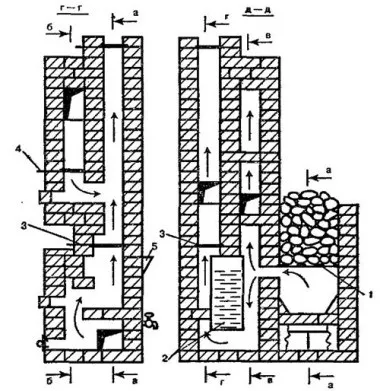

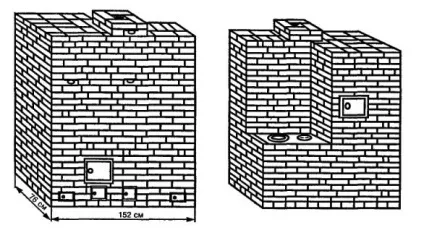

Як вже говорилося, різних проектів цегельних печей існує безліч. Ми запропонуємо кілька типових схем, ви можете скористатися ними або знайти щось підходяще в технічній літературі. Отже, перша - схема печі для лазні з цегли з відкритою кам'янкою і вбудованим баком для нагріву води:

Примітка. На цій схемі і в подальшому використовуються наступні умовні позначення:

Для зведення даної печі знадобиться 415 шт. цегли і такі комплектуючі, як:

• дверцята топки 210 х 250 мм і піддувала - 140 х 140 мм;
• дверки для прочищення 140 х 70 мм - 2 шт .;
• бак з нержавійки 200 х 300 х 490 мм;
• плита чавунна 410 х 410 мм;
• решітка колосникові 175 х 255 мм;
• засувка 120 х 230 мм і 2 засувки 130 х 130 мм.

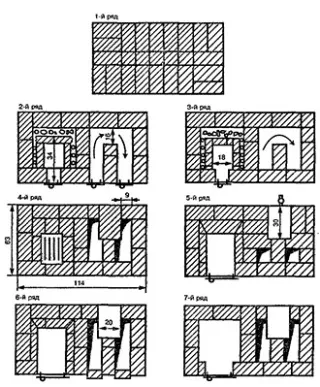

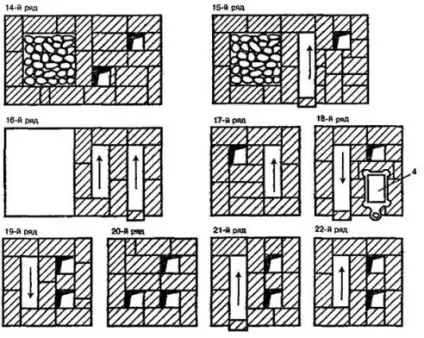

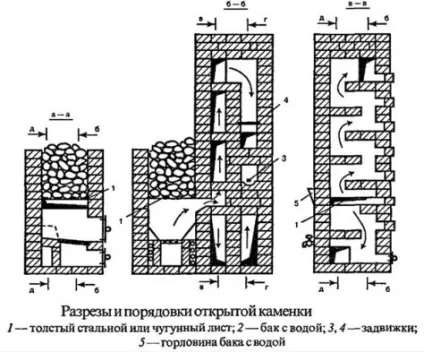

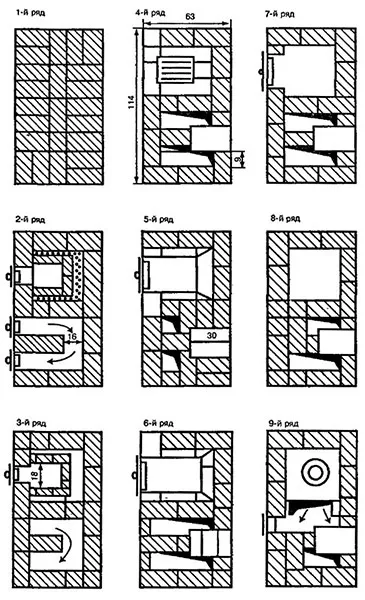

На таку схему показана порядовка банної печі:

Піч-кам'янка з гріючої плитою

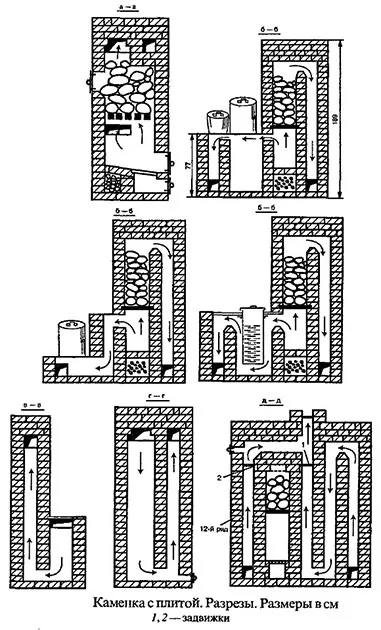

Даний обігрівач для лазні замість вбудованого бака обладнано плитою на 2 конфорки, а кам'янка знаходиться в тілі печі, прямо над топкою. Хоча конструкція передбачає можливість установки внутрішнього водогрійного котла, це відображають відповідні схеми кладки печей для лазень:

На будівництво обігрівача потрібно 650 цегли, а також пічна фурнітура:

• дверцята топки 210 х 250 мм і піддувала - 140 х 140 мм;
• дверки для прочищення 140 х 70 мм - 4 шт .;
• плита чавунна 410 х 710 мм;
• решітка колосникові 175 х 255 мм;
• круг сталевий Ø20 мм - 3 м;
• бак для води з нержавіючої сталі 220 х 380 х 630 мм - при необхідності.

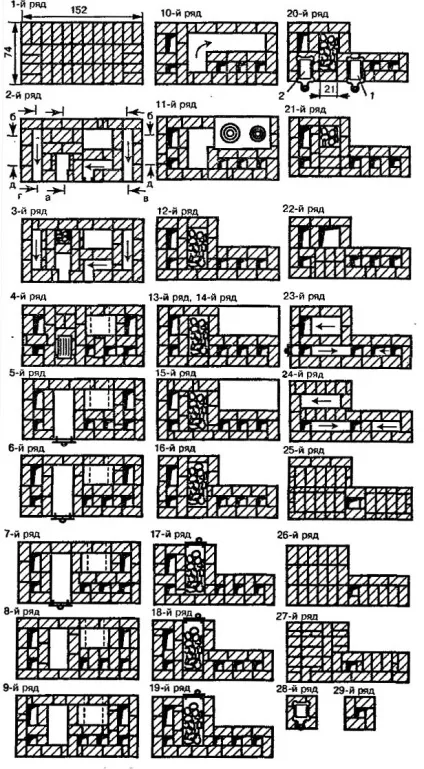

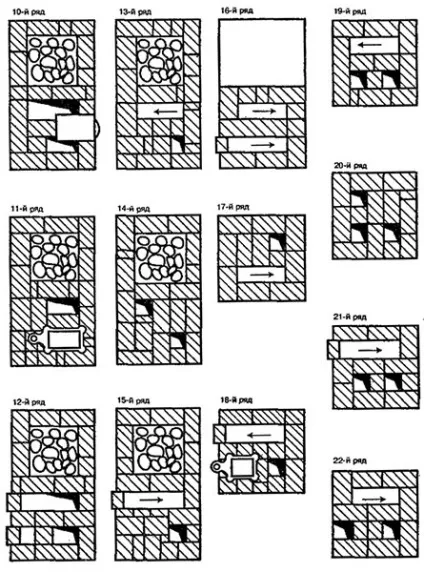

У цьому варіанті порядовка кладки для печей виглядає наступним чином:

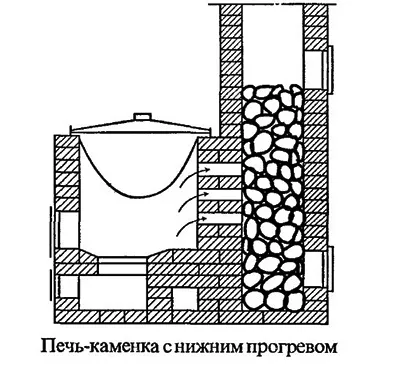

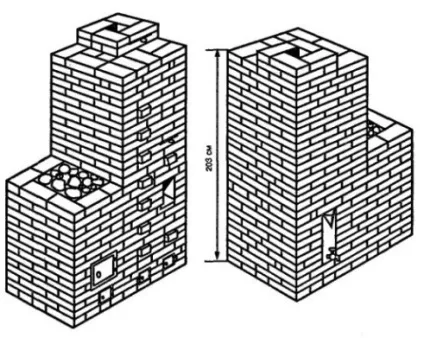

Піч для лазні з нижнім прогріванням

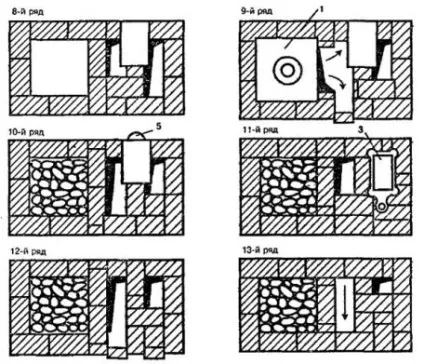

Це невелика цегляна піч, в силу особливостей конструкції вимагає хорошого фундаменту. По суті, на його пристрій піде більше часу, ніж на виконання самої кладки. Ось схема обігрівача в розрізі:

Крім 260 шт. цегли на будівництво ще знадобиться:

• дверцята топки 210 х 250 мм і піддувала - 140 х 140 мм;
• дверки для прочищення 140 х 140 мм - 2 шт .;
• дверцята камери для каменів 210 х 250 мм - 2 шт .;
• плита чавунна 410 х 410 мм;
• решітка колосникові 175 х 255 мм;
• засувки 130 х 240 мм і 130 х 130 мм.

Підготовка до зведення печі

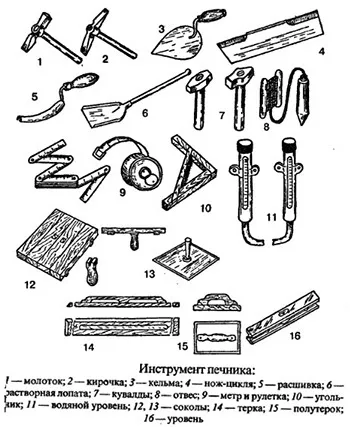

Перш ніж почати будівництво цегляної печі в лазні, потрібно приготувати необхідні інструменти і матеріали. Комплект інструментів, що потребується для роботи, зображений на малюнку:

Як видно з малюнка, в наборі повинні бути присутніми інструменти для колки і усадки цегли (кирка, молоточок), для роботи з розчином (кельма, терка) і різні обмірні пристрою (рулетка, рівень).

Для довідки. Сучасні пічники замість кілки каменів киркою часто використовують відрізні машини - верстати, болгарки.

Крім інструменту, побудувати піч допоможуть деякі пристосування:

• сито, щоб просівати пісок;
• невелика ємність, в ній замочують цеглини;
• різні підмостки або козли.

Яка цегла використовувати для банної печі?

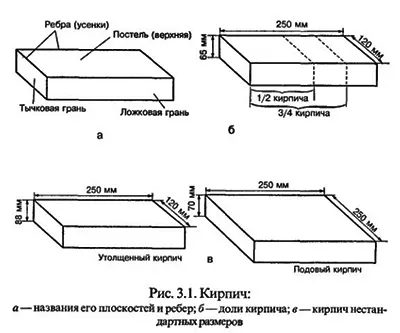

Треба розуміти, що піч в лазні буде працювати в більш екстремальних режимах, ніж звичайна грубка для обігріву будинку. А значить, кладки цегла слід підбирати хорошої якості, без пошкоджень, відколів і тріщин, найкраще - з гладкими ложковимі гранями (див. Малюнок нижче). Для будівництва печей застосовують 2 види цегли: червоний керамічний і вогнетривка (шамотна). Розміри стандартного цегли - 250 х 120 х 65 мм, орієнтовний вага - 3.5 кг.

1 м3 стандартного керамічної цегли містить приблизно 480 каменів загальною вагою 1700 кг. Однак, деякі проекти цегляних печей можуть передбачати використання каменів нестандартного розміру, що показані нижче на малюнку:

Порада. Купуючи цегла, беріть його з деяким запасом на відбраковування. Величина запасу залежить від якості матеріалу, а ще - від уміння майстра точно і правильно його колоти або відрізати. Недосвідченому пічник запас потрібен більше.

розчин кладки

Пічна кладка цегли до труби виконується виключно на глиняному розчині, без цементу. Щоб його приготувати, потрібно взяти однакову кількість просіяного піску і очищеної від домішок глини (тобто, пропорція - 1: 1), перемішати і додати воду. Гарна консистенція - це коли розчин легко з'їжджає з лопати, але при цьому в ньому немає зайвої води.

Порада. Початківцю майстру краще придбати готову будівельну суміш для кладки печей.

Глину також можна взяти з найближчого яру і підготувати своїми руками. Її потрібно замочити в кориті на 2-3 дня, а потім ретельно перемішати і вручну продавити суміш крізь сито, відокремлюючи камені і інші сторонні фракції. Кількість води для замочування приймається в співвідношенні 1. 1 до глини. Що ж стосується кладки топливника з шамотної цегли, то тут знадобиться настільки ж вогнетривкий розчин. Для його приготування замість піску в глину додають крейда шамот в тій же пропорції.

Будівництво банної печі

Будь-яка, навіть найпростіша піч для лазні вимагає твердого грунту. Як правило, підставою служить фундамент, хоча в деяких випадках його пристрій не потрібно, грубку ставлять прямо на підлогу, проклавши лист азбесту і металу. Це допускається, коли загальна вага споруди з трубою не перевищує 750 кг або фундамент самої будівлі являє собою монолітну плиту. В інших випадках потрібно окреме підставу, яка була не ближче 50 (а краще 150 мм) від фундаменту будівлі.

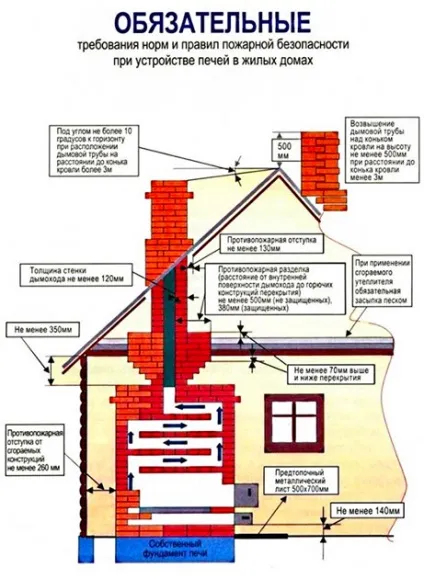

Порада. Ще перед пристроєм фундаменту враховуйте, що всі дров'яні печі повинні розміщуватися від будівельних конструкцій на певній відстані, щоб уникнути пожежі, як це показано на малюнку:

Найпростіше залити таку ж плиту з бетону під розмір печі, рівномірно розподіливши всю її навантаження на грунт. Для цього викопується яма глибиною не більше 30 см, дно її утрамбовується, а потім насипається щебінь на висоту 100 мм. Далі, з цементно-піщаного розчину заливається подбетонка товщиною до 7 см, а після її застигання встановлюється опалубка та арматурний каркас. Потім в отриману форму укладається бетон на що залишилася висоту. Повне затвердіння бетону - 3 тижні.

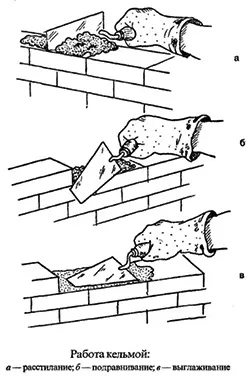

Далі, щоб викласти цегляну піч, треба дотримуватися таких правил:

• кожна цеглина перед укладанням замочувати в ємкості з водою;
• розчин наносити не на камінь, а на попередній ряд;
• цегла класти гладкою стороною до димового каналу;
• кожен ряд спочатку розкладати без розчину для підгонки каменів;
• залишки розчину прибирають, а з внутрішньої поверхні змивають і витирають насухо кожні 3-4 ряди;
• перевірку горизонталі і вертикалі виконують на кожному ряду.

Важливо! Якщо малогабаритні печі мають топливник з вогнетривкої цегли, що шамотну і звичайну кладку НЕ перев'язувати! Між ними залишають зазор, що наповнюється розчином з меленої мінеральною ватою.

Після закінчення кладки їй дають просушитися пару днів, після чого роблять пробну розпалювання невеликою кількістю дров. Коли вогкість піде остаточно, піч можна топити повноцінно.
