Як розібрати погружной насос розбирання приладів різних марок і відеоуроки

Під час експлуатації свердловинного насоса необхідно проводити технічне обслуговування приладу. Бажано робити це двічі на рік - навесні і восени, особливо якщо прилад встановлений в старій або засміченою свердловині. Насос може забитися мулом, піском, глиною. Якщо вчасно його не почистити, можуть виникнути збої в роботі через вихід з ладу деталей, що рухаються або перегріву електродвигуна. Занурювальні насоси відрізняються за конструкцією, тому власнику бажано дізнатися про особливості моделі, яка встановлена в його свердловині. Як розібрати погружной насос? За якими ознаками визначити, що він потребує чищення або ремонті?

Свердловинні заглибні насоси

Розрізняють вібраційні і відцентрові моделі. Серед вібраційних найбільшим попитом серед наших співвітчизників користуються марки «Водолій», «Струмочок», «Малюк». З відцентрових найпопулярніші «Водомет». Головна відмінність відцентрових і вібраційних приладів полягає в конструкції робочої частини. У перших перекачування рідини здійснюється за рахунок однієї або декількох крильчаток, а по-друге - за допомогою мембран. Вхідний патрубок може розташовуватися зверху чи знизу в залежності від конкретної моделі.

Вібраційні насоси працюють завдяки електромагнітним коливанням, який змушує деформуватися мембрану і створювати різницю в тиску. Роботу приладу контролює автоматика, яка спрацьовує при підвищених навантаженнях, перегрів двигуна, відключаючи електродвигун. Якщо патрубок забору води розміщено в верхній частині, то двигун розміщують в нижній частині корпусу, де він краще охолоджується. Перевага верхнього забору полягає ще і в тому, що насос не втягувати пісок і мул з дна. Нижній всмоктуючий патрубок уповільнює процес замулювання свердловини, піднімаючи і перекачуючи частки мулу разом з водою.

У відцентрових моделях різниця в тиску створюється за рахунок відцентрової сили, яку створюють обертові лопаті крильчаток. Ці насоси більш зручні, універсальні, ніж вібраційні. З точки зору співвідношення ціни / якості, це оптимальний варіант для свердловин. Якщо вібраційні насоси при роботі поступово руйнують обсадних колон, особливо якщо труби вузькі, то відцентрові не роблять такого негативного впливу. Їх єдиний мінус - складніше підібрати модель для свердловини малого діаметру.

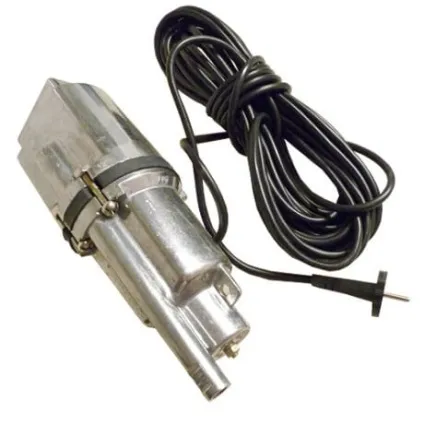

Насос свердловини «Струмочок-1»

Найчастіше зношуються робочі вузли з рухомими деталями. Основна проблема, з якою стикаються власники вібраційних моделей, - діряві клапани. Їх можна замінити самостійно. А ось якщо згорів двигун, прилад краще віднести в майстерню або викинути і поставити новий. У відцентрових насосах можуть стиратися робочі колеса, кришки, виходити з ладу конденсатори. Всі ці деталі при необхідності можна замінити самостійно або в сервісному центрі. У деяких випадках несправні вузли можна замовити на заводі-виробнику.

Насос потрібно терміново підняти і оглянути на предмет несправностей, якщо:

Прилад перестав перекачувати рідину в колишньому режимі, знизився обсяг і / або натиск подачі води. Модель потрібно розібрати і оглянути робоче колесо, ущільнювачі, клапани.
Підвищилася споживання потужності. Причина несправності може полягати в зношеному сальнику.
Посилилася вібрація при роботі. Іноді проблема виникає через звичайного ослаблення затягування різьбових з'єднань. Часто потрібна заміна підшипників.
Заклинило ротор. Зазвичай це трапляється при попаданні в прилад твердих частинок.

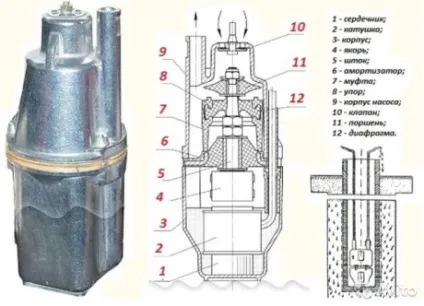

Конструкція насоса «Малюк»

Основні елементи конструкції насоса «Водомет» - «стакан», крильчатка, антифрикционная шайба. Кількість однакових ступенів приладу залежить від конкретної моделі (для споруд глибиною менше 5 м підходять моделі 60/32, 150/30, понад - 60/52, 150/45). Крильчатки обертаються в циліндрах-склянках, а завдання антифрикционной шайби - запобігати тертя між деталями. При цьому самі циліндри насоса залишаються нерухомими, вони міцно затиснуті між кришкою і пластиковим кільцем. Щоб почати розбирання будь-якої моделі марки «Водомет», в першу чергу слід відгвинтити кришку.

Залежно від індексу в маркуванні насоси «Водомет» можуть мати такі особливості конструкції:

«БК» - довжина кабелю 1м;
«А» (розшифровується як «автомат») - захист від сухого ходу за допомогою поплавкового вимикача;
«ДОМ» - насос додатково комплектується всім необхідним для складання системи автоматичного водопостачання;
«М» - в моделі є спеціальний штуцер, завдяки якому прилад можна встановити як поверхневий;
«Ч» - частотний перетворювач. Модель обладнана автоматикою - захистом від сухого ходу, плавним пуском, системою підтримки заданого напору.

У насосах цієї марки використовується система двох ущільнень. Перше ущільнення захищає насосну частину і двигун від надлишкового тиску, що виникає при роботі ступенів приладу. Друге ущільнення потрібно для поділу двигуна і частини, заповненої маслом. Радіальне ущільнення служить захистом від витоку робочої рідини. Всі ці заходи гарантують високу ступінь герметичності конструкції. Виробник також подбав про полегшення ремонту насосів та розмістив термовиключатель за межами порожнини з маслом.

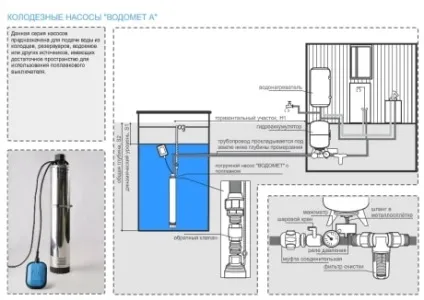

Схема: «Водомет-А» в системі водопостачання

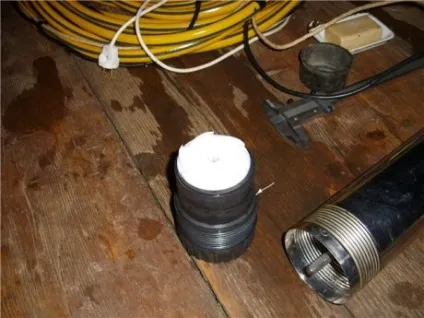

Кришка. Щоб зняти кришку з отворами для забору води, потрібно викрутити гвинти. Якщо для розбирання потрібно затиснути прилад в лещата, це слід робити з великою акуратністю, підклавши гуму. Корпус порожній усередині і може тріснути при надмірному зусиллі.

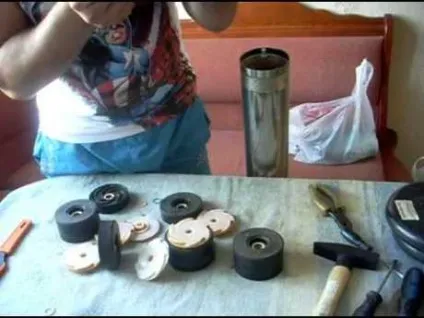

Насосна частина. Поступово слід зняти шайби, циліндри, крильчатки. Їх розкладають на рівній поверхні точно в тій послідовності, в якій знімають. Це потім полегшить складання.
Стопорне кільце і двигун. Щоб дістати ці деталі, корпус ставлять вертикально, закріплюють і зрушують кільце ударом гумової киянки, тому що воно не проходить через різьбу. Після цього корпус кладуть горизонтально, відтягують двигун за кабель назад, виймають.
Кришка відсіку з проводами. Її тримають гумки ущільнювачів, які можна вибити все тієї ж гумовою киянкою і широкої викруткою.

При огляді насоса слід визначити, які деталі вийшли з ладу, і замінити їх. Дуже часто проблеми виникають через прокладки. Вона виглядає як гумовий круг з прямокутним отвором. Цю деталь легко придбати в будь-якому магазині сантехніки. Якщо є ознаки зносу прокладки, відразу купите нову. При складанні стежте, щоб вона надійно герметизувати корпус і забезпечувала захист від води.
