Головний запобіжний клапан (ЦПК) типу 969-250 / 300-0-01 в комплекті з запобіжним імпульсним (ІПК) використовується в якості автоматично чинного захисного пристрою. Він призначений для скидання пари з головних паропроводів в басейн-барботер системи локалізації аварії, коли тиск в паропроводах перевищить допустимі норми (для ГПК1 - 7,35 МПа; ГПК2,3 - 7,45 МПа; ГПК4 - 7,55 МПа; ГПК5, 6,7,8 - 7,84 МПа).
Всі клапани вваривать в трубопровід в вертикальному положенні (кришкою вгору), причому відхилення осі від вертикалі допускається не більше 0,3 мм на 100 мм висоти клапана.
Випробування і налагодження ЦПК на спрацьовування виробляється спільно з імпульсним клапаном на місцях експлуатації.
На рис.27 показаний головний клапан ІПУ з витратою пара близько 700 т / год. У робочому положенні тарілка ЦПК тиском середовища притискається до сідла і створюється необхідна герметичність затвора. Ущільнювальні поверхні корпусу золотника наплавлені сплавом ЦН-6 і ЦН-12. Герметичність з'єднання корпусу з кришкою забезпечується сальниковим самоущільнюється вузлом з проміжним відведенням протікання. Для збільшення зусилля притиснення тарілки між кришкою і грундбуксой встановлена пружина, яка частково компенсує ударне навантаження тарілки при спрацьовуванні.
1 - корпус; 2 - вихлопної; 3 - тарілка; 4 -втулки; 5 - конічна шайба; 6 - сферична шайба; 7 - гайка; 8 - контрогайкой; 9 - грундбукса; 10 - завзяте кільце; 11 - стопор; 12 - запобіжна шайба; 13 - болт; 14 - запобіжна шайба; 15 - пружина; 16 - шпилька; 17 -опорний диск; 18 - поршень; 19 - сорочка поршня; 20 - грундбакса; 21 - нажимное кільце; 22 - сальникова набивка; 23 - кришка; 24 - стопорная планка; 25 - прокладка сальника; 26-28 - гайка; 29 - роз'ємне кільце; 30 - опорне кільце; 31 - сальникова набивка; 32 - шайба; 33 - шпилька

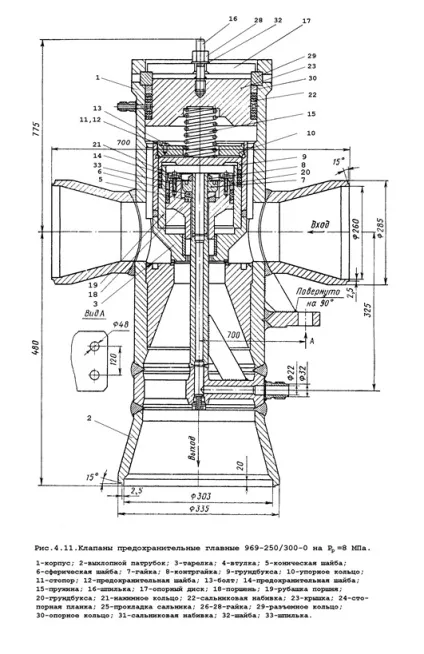

Малюнок 27 - Клапани запобіжні головні 696 -250/300 - О на Рр = 8 МПа.
По осі ЦПК проходить штанга з внутрішнім отвором, приварена до вихлопного патрубка. На штанзі жорстко закріплений поршень. У тарілці встановлена напрямна втулка. Поршень і втулка ущільнені сальниковой набиванням.

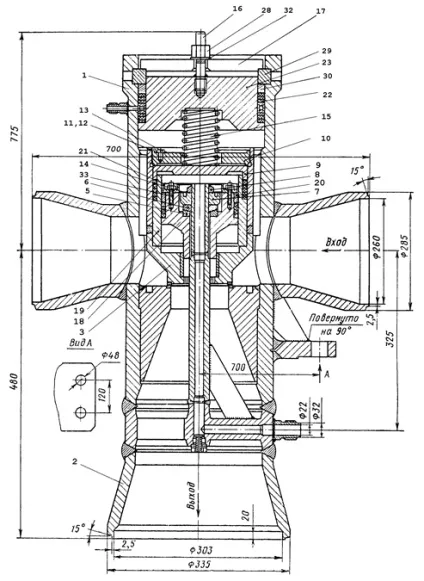

Малюнок 27 - Клапани запобіжні головні 969-250 / 300-0 на Рр = 8 МПа. 1 - корпус; 2 - вихлопної патрубок; 3 - тарілка; 4 - втулка; 5 - конічна шайба; 6 - сферична шайба; 7 - гайка; 8 - контрогайкой; 9 грундбукса; 10 - завзяте кільце; 11 - стопор; 12 - запобіжна шайба; 13 - болт; 14 - запобіжна шайба; 15 пружина; 16 - шпилька; 17 - опорний диск; 18 - поршень; 19 - сорочка поршня; 20 грундбукса; 21 - нажимное кільце; 22 - сальникова набивка; 23 - кришка; 24 - стопорная планка; 25 - прокладка сальника; 26 - 28 гайка; 29 - роз'ємне кільце; 30 - опорне кільце; 31 - сальниковая набіка; 32 - шайба; 33 шпилька.
Малюнок 28 - Запобіжний імпульсний клапан 901-20-ЕМ на Рр = 8 МПА.
Імпульсно-запобіжний пристрій (ІПУ) працює в такий спосіб. При підвищенні тиску в головних паропроводах понад установлений, від електроконтактного манометра спрацьовує імпульсний клапан (в разі знеструмлення електромагнітів, ІК спрацьовує як звичайний важільний клапан). Крім того передбачається можливість примусового відкриття і закриття (підриву і посадки) ЦПК за допомогою перемикача зі щита управління). Пар від ІК по сполучної трубки і штанзі надходить в поршневу камеру ЦПК. За рахунок, зусилля, що виникає від різниці площ поршня і тарілки, відбувається відкриття запірного органу і скидання надлишку тиску. При зниженні тиску до робочого, імпульсний клапан припиняє доступ пара в поршневу камеру і ЦПК закривається (вихід пара з-під поршня відбувається через дросель, встановлений на імпульсної лінії).
У конструкції ЦПК передбачений двухстронній підведення середовища і односторонній вихлоп. Наявні на корпусі опорні лапи, дозволяють кріпити клапан спеціальних опорах. Для закриття клапана передбачається Демпферное пристрій у вигляді нерегульованого дроселя. При спрацьовуванні клапана відбувається поступовий вихід пара з поршневий камери через отвір в дроселі в трубопровід низького тиску і тим самим гаситься удар.
ЦПК управляється ІПК Dу = 20 мм на Ру = 8 МПа (рис.28). Робоче середовище подається на золотник через фільтр, що складається з корпусу, сітки і труби, що підводить у вигляді циклону. Фільтр встановлений для уловлювання твердих частинок (окалини, піску, зварювального грата), потрапляння яких на ущільнення клапана може призвести до порушення герметичності затвора. Шток ущільнюється сильфоном, кришка з корпусом - прокладкою і обварюється по периметру «на вус». Між прокладкою і вусом передбачено відведення протікання. Ущільнювальні поверхні корпусу і золотника наплавлені сплавом ЦН-6 і ЦН-12М.
Налаштування клапана на робочий тиск здійснюється регулюванням розташування вантажу на важелі. Важіль з штоком з'єднані шарнірно за допомогою призми. Для примусового відкривання і закривання клапана є два електромагніту КМП-4. Сердечники їх шарнірно з'єднані з важелем і при включенні піднімають або притискають важіль, відкриваючи або закриваючи клапан. Магніти встановлені на жорсткій рамі, що зв'язує їх з корпусом клапана і фільтром.
