Як підключити світлодіод

Світлодіод: У кресленнях:

Так як світлодіод є напівпровідниковим приладом, то при підключенні світлодіода в ланцюг необхідно дотримуватись полярності. Світлодіод має два висновки, один з яких катод ( "мінус"), а інший - анод ( "плюс").

Не можна підключати світлодіод до живлячої напруги безпосередньо. Це робиться тільки через обмежує струм резистор або драйвер світлодіода.

Монтаж світлодіодів на плату:

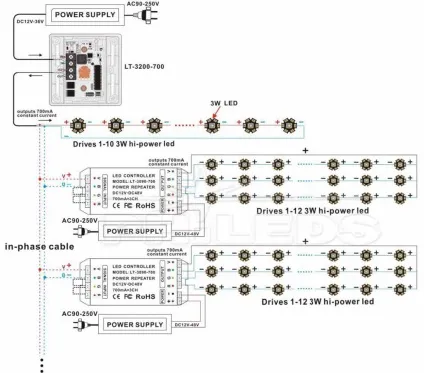

Підключення потужних світлодіодів:

Для живлення потужних світлодіодів оптимальний варіант з використанням AC / DC-перетворювачів зі стабілізованою вихідним струмом, що дозволяє відмовитися від зовнішніх компонентів (резистора або інтегральної схеми драйвера світлодіодів) і домогтися простоти підключення світлодіодів, зручності експлуатації та зниження вартості всієї системи.

На малюнку приведена схема послідовного включення 12-ти трехватних світлодіодів до джерела струму LAP80700 (56W, 700mA, PFC)

Джерело струму LAP80700 має вхідну напругу в діапазоні 100-240В, а вихідний від 40В до 80В, потужність 56Вт і стабілізований струм - 700мА.

Трехватний світлодіод працює на напрузі 3.8В, максимальна напруга блоку на виході - 80В. Отже на даний блок можна підключити максимум 21 трехватний світлодіод (80В / 3.8В

21шт) і мінімум 11 (40В / 3.8В

11шт). Якщо на даний блок підключити менше 11 трехватних світлодіодів, то вони вийдуть з ладу.

Підключення та установка потужного світлодіода на радіатор

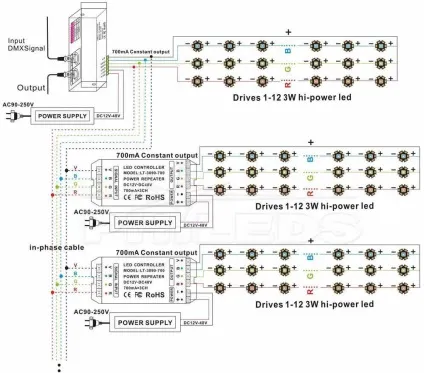

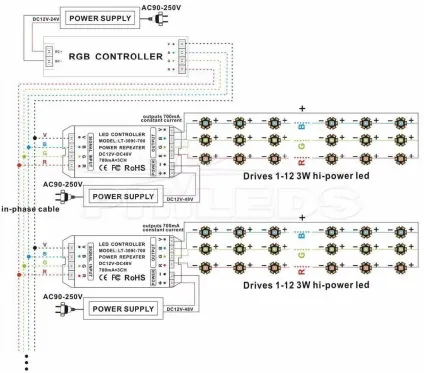

Підключення потужних світлодіодів за схемою RGB.

Перед включенням в електричну мережу потужних світлодіодів та світлодіодних матриць необхідно на початку надійно підключити їх до джерела струму. Підключення до блоку живлення, що знаходиться під напругою, може призвести до виходу світлодіодів з ладу!
