Як нарізати різьблення на трубі своїми руками - нарізкарізьблення на трубах

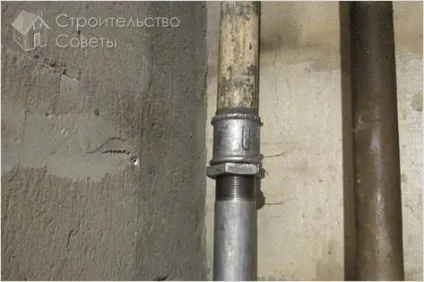

Навіщо потрібно нарізати різьбу на трубу? Це питання зараз не настільки актуальне як раніше через те, що з'явилося багато пластикових трубопроводів, що збираються за допомогою пайки. Проте від різьбових з'єднань в нашому житті залежить багато чого, так як ще досить багато трубопроводів збирається зі сталевих труб. Наприклад, водопровід. А як він влаштований, мало хто замислювався. А складається водопровід з труб, засувок, вентилів, кранів і інших деталей, що збираються за допомогою різьбових з'єднань.

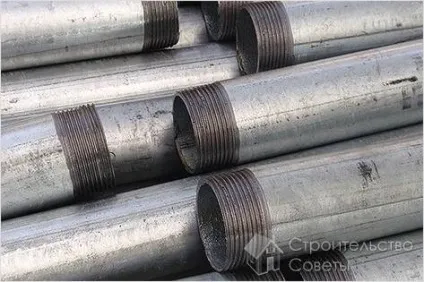

І практично всі вони з'єднуються між собою різьбовими з'єднаннями. Коли потрібно поміняти зношену деталь, її досить просто відкрутити і поставити на її місце нову. Для того щоб цей процес був простий і займав мінімум часу, і існує різьблення.

Необхідний набір інструментів

Але бувають такі випадки, коли необхідно самостійно провести заміну потрібної деталі, наприклад труби, а ось різьблення на ній не виявилося. Значить, будемо її нарізати. У найкращому розкладі різьблення краще нарізати на токарному верстаті. Але, швидше за все, не у кожного вдома або в сараї стоїть таке обладнання. Відповідно, доведеться нарізати різьбу вручну за допомогою Клупи.

Для цього нам знадобляться:

• болгарка з відрізним диском по металу або ножівка по металу;
• окуляри для захисту очей;
• напилок;

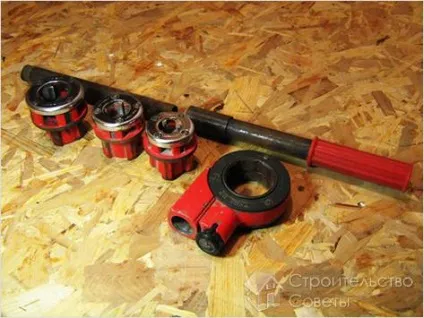

• Клупи;
• набір плашок (в нього вже повинні входити чистові і чорнові плашки);

• машинне масло;
• розвідний ключ;
• лещата;
• рулетка, олівець і штангенциркуль.

Ось такий набір інструменту буде необхідний нам для того, що ми могли нарізати різьбу на трубу. Всі ці інструменти легко знайти в будь-якому господарському або будівельному магазині.

підготовчий процес

Перед тим як нарізати різьбу за допомогою Клупи, необхідно відрізати трубу потрібної довжини. Рулеткою потрібно відміряти точну відстань і зробити позначку олівцем. Потім по цій позначці необхідно відрізати трубу. Для цього потрібно затиснути її в лещата, випустивши край на відстань 5 - 7 см (від краю лещат до олівцевої позначки).

Потім слід відпиляти трубу по позначці, зробленої олівцем. У цьому допоможе болгарка або ножівка по металу.

Якщо відрізати трубу за допомогою болгарки, то обов'язково потрібно надіти захисні окуляри. Вони потрібні щоб іскри і металеві тирса не потрапили в очі і не пошкодили їх.

Відрізавши потрібну довжину, потрібно обробити різаний край труби напилком. Це необхідно для того, щоб прибрати можливі шорсткості після різання і як підготовчі роботи перед нарізкою різьблення. Коли ці роботи будуть виконані, можна приступати до наступного етапу. Для подальшої роботи вам буде потрібно детально вивчити технологію даного процесу.

Для початку потрібно вибрати плашку потрібного розміру для чорнової різьблення. Це зручно робити штангенциркулем.

На кожній плашки є маркування. У ній вказані всі параметри різьби, яку можна нарізати за допомогою даної плашки. Слід дуже уважно прочитати всі дані для того, щоб уникнути неправильно виконаних робіт і додаткових витрат.

Нанесення різьблення Клупи

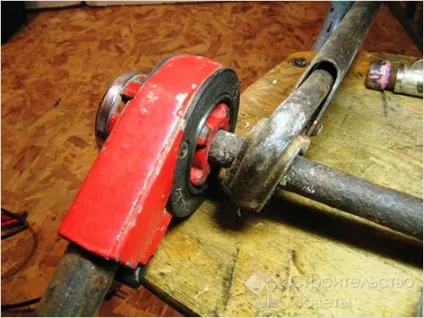

Вибравши плашку, потрібно змастити машинним маслом трубу і зуби плашки. Далі треба вставити плашку в Клупи. Трубу кріпимо в лещатах вертикально. На торець труби необхідно покласти плашку так, щоб ріжуча кромка повністю охоплювала торець труби. Потім потрібно почати рух КЛУПП за годинниковою стрілкою. При цьому плашка сильно притиснута до торця труби. Повернувши плашку на 180 градусів, необхідно зробити зворотний рух на 90 градусів. Це слід робити для того, щоб отримуваний при нарізці різьблення стружка, обломилася і не заважала проводити роботу якісно і легко. Далі знову плашка повертається на 180 градусів і знову йде повернення на 90 градусів. Такі операції потрібно проводити до досягнення необхідної довжини різьблення на трубі.

Зробивши прохід чорновий плашкою, міняємо її на чистову. Перед нарізкою чистової плашкою, знову змащуємо маслом зуби плашки і свіжу різьблення на трубі. Після потрібно зробити прохід чистової плашкою.

Під час роботи з плашками, потрібно уважно стежити за становищем плашки щодо труби. Якщо буде допущений перекіс, то з'єднуються деталі не матимуть соостность. А це значить, що таке з'єднання в подальшому може призвести до протікання і привести до негативних наслідків.

Зробивши всі зазначені дії, можна користуватися новою деталлю. Процес самостійного нарізування різьблення на трубі не містить особливих хитрощів. Головне для досягнення успіху - це акуратність при проведенні робіт і наявність необхідного інструменту. Ну і сама невід'ємна деталь - бажання виконувати таку роботу.

В принципі, в цьому і полягає весь процес, який допоможе вам досягти поставленої задачі без особливих зусиль. Тепер за допомогою Клупи ви зможете зробити різьбу на будь-якої необхідної деталі без сторонньої допомоги і з мінімальною затратою часу.
