Інструкція по самостійному відновленню відламаних ніжок (висновків) процесора

Всі, хто хоч трохи знайомий з пристроєм комп'ютера, рано чи пізно намагаються його вдосконалити, додаючи нові пристрої або замінюючи застарілі, якщо це можливо. Найчастіше, таким замінним елементом є процесор, але чи то від невміння з ним звертатися, чи то від відсутності «прямих» рук, виникає такі ситуації, коли відламуються ноги (висновки) процесора.

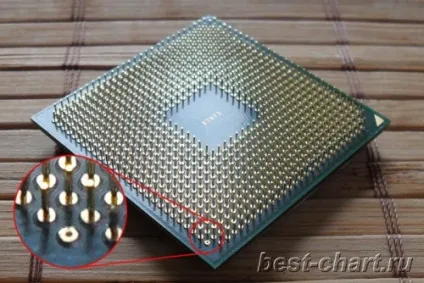

Відновити, тобто припаяти відламані ніжки процесора можна самостійно. Даний процес не займає багато часу і не вимагає особливих навичок. Потрібно розуміти, що ніжка (висновок) процесора найчастіше має форму мініатюрного цвяха, тобто має стержень і капелюшок. Коли ніжка відламується від процесора, це відламується стрижень від капелюшки, яка, в свою чергу, залишається міцно припаяної до контактного висновку.

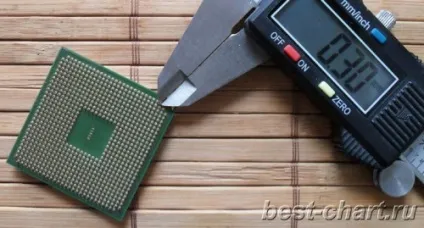

Виходячи з цього, в першу чергу, необхідно видалити акуратним рухом, розігрітим жалом паяльника, капелюшок виведення з процесора, залишаючи на її місці маленьку краплю припою. Потім, за допомогою штангенциркуля, вимірювати товщину будь-якої сусідньої виведення процесора, щоб можна було підібрати йому заміну. У моєму випадку товщина виведення склала 0,30 мм.

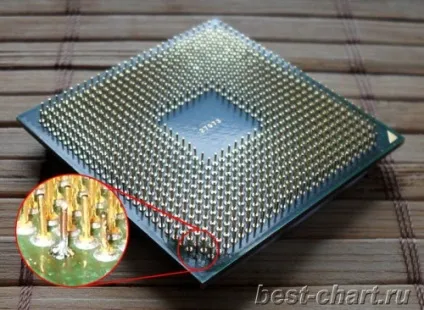

В якості заміни для висновків процесора я часто використовую одну з жил багатожильного мідного дроту. Для конкретного випадку знайшовся провід з товщиною жили 0,28мм. Щоб припаяти мідну жилу на місце виведення процесора, рекомендую взяти відрізок жили не менше півтора-двох сантиметрів. Один кінець жили потрібно приставити перпендикулярно до місця на процесорі, де була відламана ніжка, і розплавити паяльником краплю припою, яка наносилася раніше замість капелюшка виведення.

Я в процесі пайки використовую безотмивочний флюс спиртосодержащий. Ви можете користуватися тим, який буде зручний Вам. Без флюсу акуратно припаяти жилу дроту буде проблематичніше.

Залишок жили, тепер можна відрізати, роблячи відновлену ніжку процесора такої ж довжини, яку мають всі інші висновки. У мене для цих цілей використовуються «кусачки» з манікюрного набору. Зріз від них рівний, і провід при різанні НЕ загинається.

От і все. Тепер Ви знаєте як легко і швидко відновити ніжку процесора своїми руками.
