10. МЕТОДИ фазировку
Окремі частини розподільних пристроїв, що мають свої власні джерела харчування і можуть працювати паралельно, після закінчення монтажу, перед початком експлуатації па паралельну роботу, повинні бути сфазіровани. Фазіровкой називається перевірка збігу фаз двох частин електричної установки, що живляться від однієї мережі. Так може виникнути необхідність в фазировке окремих секцій або систем шин розподільних пристроїв, паралельних повітряних або кабельних ліній, силових та вимірювальних трансформаторів. Фазировка може проводитися як за відсутності, так і при наявності напруги. Залежно від номінальної напруги установки і умов виробництва робіт можуть застосовуватися такі методи фазування.

Фазировку ЗА ВІДСУТНОСТІ напруги

Фазировку виробляють за допомогою мегомметра, омметра (пробника) або батарейки для кишенькового ліхтаря і лампочки шляхом перевірки ланцюга між однойменними фазами, що підлягають з'єднанню, а також між різнойменними фазами (або полюсами для установок постійного струму) підключаються установок (рис. 31, а). Між однойменними фазами прилади повинні показати наявність металевого з'єднання, а між різнойменними фазами - ізоляцію.

Фазировку В УСТАНОВКАХ напругою ДО 500 В, ЯКІ ПЕРЕБУВАЮТЬ ПІД НАПРУГОЮ

Фазировку в цих пристроях виробляють шляхом перевірки наявності напруги між фазами двох частин установки (рис. 31,6). Перевірку проводять за допомогою вольтметра або струмошукачі з неоновою лампою. Наявність напруги перевіряють як між однойменними, так і між різнойменними фазами. Якщо позначити фази однієї установки-ж, з, до, а фази інший Ж \, зл і / сь то при фазировке повинні бути зроблені наступні вимірювання: ж-жи ж-з1, ж-ки З - Жи з - Зі, 3 - К1, К - жи К - Зь К - / Сі. При правильній фазировке напруги між-

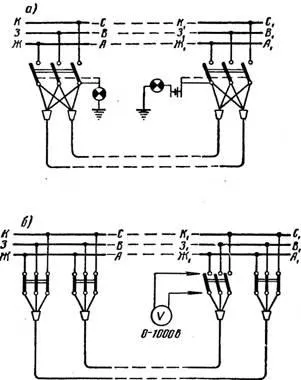

Мал. 31. Схеми фазировки кабелів
я - за відсутності напруги; б - при наявності напруги до 500 в
ду однойменними фазами: Ж Ж 1, 3 --3 \ і к-K1 повинні бути рівні нулю, а між різнойменними (інші виміри) -Лінійний напрузі фазіруемой мережі.

Фазировку В УСТАНОВКАХ напругою ВИЩЕ 1000 в

Фазировка в установках напругою вище 1000 в може здійснюватися за допомогою стаціонарних або переносних вимірювальних трансформаторів напруги або спеціальних покажчиків напруги.
За допомогою стаціонарних трансформаторів напруги можна фазованого установки будь-якої напруги. Перевірка проводиться за схемами, наведеними на рис. 32. Спочатку, при відключеною роз'єднувачем фазіруемой лінії включають секційний вимикач, в результаті чого напруга подається на секцію I (рис. 32.а), і за допомогою вольтметра перевіряють фазировку стаціонарних трансформаторів напруги на стороні нижчої напруги способом, описаним вище. Потім секційний вимикач відключають, включають роз'єднувач фазіруемой лінії (рис. 32 б) і повторюють фазировку. Нульові показання вольтметра між однойменними фазами низьковольтної обмотки трансформаторів напруги свідчать про збіг фаз і допустимості включення обох ліній на паралельну роботу.
В іншому випадку відзначають, між якими фазами отримані нульові показання вольтметра, і виробляють відповідні перез'єднання на фазіруемой лінії (після зняття напруги з шин, лінії і прийняття всіх необхідних заходів обережності відповідно до вимог техніки безпеки). Після перемикання фазировку повторюють.

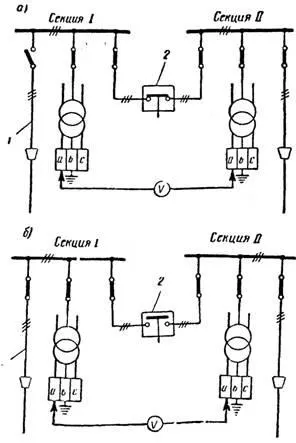

Мал. 32. Схеми фазировки лінії за допомогою стаціонарних трансформаторів напруги
1 - фазіруемая лінія; 2 - секційний вимикач
Фазировку за допомогою переносного вимірювального трансформатора напруги виробляють в установках напругою не вище 10 кВ.

Мал. 33. Схема фазування кабельної лінії за допомогою переносного вимірювального трансформатора напруги
Трансформатор за допомогою ізолюючих рукояток підключають по черзі між усіма фазами системи шин і жилами фазіруемого кабелю (рис. 33).
Нульові показання вольтметра, включеного на стороні нижчої напруги, відповідають однойменним фаз. Послідовність вимірювань така ж, як і при фазировке під напругою в установках до 500 в.
Фазировка за допомогою спеціального фазіровочного комплекту так само, як і фазировка вимірювальним переносним трансформатором напруги, застосовується в установках напругою не вище 10 кВ. Для фазировки потрібен спеціальний комплект, що складається з двох високовольтних покажчиків напруги, в один з яких замість конденсатора і неонової лампи вставлено недротяних опір типу MJIT-2 величиною 2,5-3,5 Мом для напруги 6 кВ і 6-7 Мом для напруги 10 кВ. Металеві кільця покажчиків з'єднують між собою гнучким проводом з посиленою ізоляцією (типу ПВЛ або ПВГ), що витримує випробувальну напругу 20 кВ. Гачком одного з покажчиків стосуються почергово всіх фаз з боку системи шин, а гачком іншого - всіх жив фазіруемого кабелю (рис. 34).

Мал. 34. Схема фазування кабельної лінії за допомогою фазіровочного комплекту

Світіння неонової лампи показує, що фази різнойменні, а потухання - що вони однойменні. Щоб уникнути перегріву опорів тривалість безперервного перебування комплекту покажчиків під напругою не повинна перевищувати 10-15 сек.

Фазировку СИЛОВИХ ТРАНСФОРМАТОРІВ

При фазировке силових трансформаторів перевіряють збіг вторинних напруг за величиною і фазі при харчуванні їх з первинної сторони від однієї системи. Фазировку, як правило, виробляють на стороні нижчої напруги. Обмотки фазіруемих трансформаторів повинні бути електрично з'єднані в одній точці для отримання при вимірах замкнутого контуру. У трансформаторів із заземленими нейтралями таким з'єднанням є загальний нульовий провід або з'єднання через землю.

Мал. 35. Схеми фазировки силових трансформаторів
а - з заземленими нейтралями; б - з ізольованими нейтралями; V - переносний вольтметр; П - тимчасова перемичка
У трансформаторів з ізольованою нейтраллю, або при з'єднанні фазіруемих обмоток в «трикутник», перед фазіровкой необхідно з'єднати два будь-яких виведення фізіруемих трансформаторів (рис. 35). Після цього вимірюють підведення для фазування напруги, які повинні бути симетричні. Виробляти фазировку при несиметричних напружених забороняється щоб уникнути можливих помилок.

Фазировка полягає в вимірі напруг між зажимами з однієї і другої сторони і визначенні висновків, між якими будуть отримані нульові значення напруги.
Вимірювання напруги в залежності від. його величини можуть бути зроблені методами, описаними вище, за винятком фазіровочного комплекту, при якому визначається тільки наявність або відсутність напруги, але не його величина. Прилади, що застосовуються для фазування трансформаторів з незаземленими нейтралями, повинні бути розраховані на подвійне лінійна напруга.
За результатами вимірів будують векторні діаграми фазіруемих напруг і визначають можливість паралельної роботи трансформаторів. При цьому можуть зустрітися наступні випадки:
а) нейтрали трансформаторів заземлені; вимірювання між однойменними висновками дали нульові показання; інші виміри між різнойменними висновками показали лінійні значення напруги - трансформатори мають однакові групи з'єднань, паралельна робота можлива при з'єднанні однойменних висновків;
б) нейтрали трансформаторів ізольовані; перемичку встановлювали між висновками «і та А2. Результати вимірювань: b1 - b2 = 0; С1 с2-0; b1 - c2 = U; С1 - b2 = U; трансформатори мають однакові групи з'єднань, паралельна робота можлива при з'єднанні однойменних висновків;
в) при вимірах ніхто не почув двох нульових показань - трансформатори мають різні групи з'єднань. При цьому паралельна робота можлива тільки після спеціальної перемаркировки обмоток.
Перед включенням на паралельну роботу також необхідно перевірити дотримання інших умов допустимості паралельної роботи: рівність в межах допусків коефіцієнтів трансформації і напруг короткого замикання.
