Глибина закладення фундаменту

При індивідуальному будівництві початку загальнобудівельних робіт передує складання проекту. Так, зокрема проводиться визначення конфігурації фундаменту під будову і розрахунок його розмірів і характеристик.

Ширина і довжина фундаменту, площа його опори залежить від ваги конструкції будинку і характеристик грунту на ділянці.

Також від характеристик грунту залежить і глибина закладення фундаменту. Це досить важлива величина, адже від неї залежить не тільки і не стільки обсяг земляних робіт при створенні опалубки для бетонної виливки фундаменту, не тільки витрати на придбання будівельних матеріалів, але і те, як поведе себе ваш фундамент на протязі всього періоду експлуатації вашого будинку.

У більшій частині нашої країни взимку настають холоди, грунт промерзає. Волога, що міститься в грунту розширюється і грунт починає «Безодня», тобто збільшувати свій обсяг, виштовхуючи занурену в нього будівельну конструкцію на поверхню. Це може привести до пошкодження фундаменту і будови.

Основним нормативним документом, що описує глибину закладення фундаментів при будівництві є стандарт СНиП 2.02.01-83, ми постараємося викласти його ідеї в доступному вигляді.

Визначаємо глибину закладення фундаменту під будинок

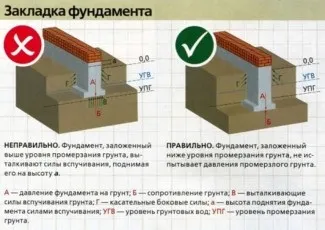

Закладка фундаменту під будинок, як правильно і як неправильно

Загальним правилом для зведення фундаментів капітальних житлових будов до останнього часу було його заглиблення нижче рівня промерзання грунту. Як правило нижній рівень фундаментного підстави опускався приблизно на півметра нижче цієї лінії. В ході будівництва проводився істотний обсяг робіт з утеплення та гідроізоляції вертикальних і горизонтальних поверхонь фундаменту, і в кінцевому підсумку приміщення, обмежені стінами фундаментного підстави ставали придатними для побутової або господарської діяльності. Однак це задоволення обходилося недорого і іноді такі витрати були невиправдані і великі і глибокі підвали довгі роки припадали пилом у власників без діла.

Однак багато власників будинків не прагнуть створювати підвали, схожі на імперські бункери і будуть щасливі задовольнитися мінімальною глибиною залягання фундаментного підстави, достатньою для нормального функціонування споруди.

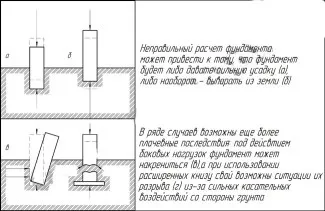

На що впливає зроблений неправильно розрахунок глибини закладення

Параметри, що впливають на глибину закладення фундаменту

Параметри, що визначають величину глибини закладення фундаменту визначаються в уже згаданому вище стандарті СНиП 2.02.01-83. Перелічимо основні характеристики, від яких залежить глибина нижньої лінії фундаменту.

• По-перше, це вам проект будинку, його вага. Вага будови підсумовується не тільки з маси будівельних матеріалів, але і з корисного навантаження (наприклад, обладнання та інфраструктура) і з тимчасових навантажень, які можуть викликатися різними кліматичними або сезонними умовами. Ця сума визначить площа підстави фундаменту і його необхідну міцність.
• По-друге, на процес будівництва суттєво впливає глибина промерзання грунту і рівень, на який можуть підніматися грунтові води на вашій ділянці. І та і інша величина змінюються протягом року і можуть змінюватися від року до коду.
• Особлива увага виявляється, якщо новий фундамент служить для створення прибудови до будинку. В цьому випадку його параметри вибираються в тому числі і виходячи з характеристик сусідньої будови.
• Також характеристики фундаменту залежать від рельєфу ділянки місцевості, на якому розташована ваша будівельний майданчик.

Карта для визначення глибини промерзання грунту

Розраховуємо глибину промерзання грунту на вашій ділянці

В принципі, глибина промерзання грунту може бути отримана з карт, які складені на підставі багаторічних кліматичних досліджень. Для цього складено спеціальні карти, на яких лініями визначена середня величина зимового промерзання грунту.

Однак ця карта показує скоріше «середню температуру по лікарні». Для того, щоб точно обчислити глибину промерзання грунту конкретно у вашій місцевості слід скористатися спеціалізованою формулою:

У цій формулі «d1» - це та сама величина, на яку промерзає грунт у вашій місцевості. Вона обчислюється як квадратний корінь з сум показників щомісячних негативних температур зимових місяців у вашій місцевості, помножений на спеціальний коефіцієнт, який залежить від характеристик грунту.

Величина спеціального коефіцієнта береться з таблиць і залежить від складу і консистенції грунту:

• «0,34» - для скельного грунту або грунту з великих уламків скель,
• «0,30» - для грунту з піску великої або середньої фракції,
• «0,28» - для грунту, що складається з дрібного піску і для супісків,
• «0,23» - для суглинистого грунту.

Вплив приміщення на глибину промерзання грунту

Але на грунт, розташований під будовою може впливати і сама будівля. Звичайно, тепловий вплив сараю або неотаплівеамого гаража можна і не враховувати, але якщо ваш будинок буде мати цілодобовим опаленням - то такі впливом знехтувати ніяк не можна.

Внаслідок цього на глибину промерзання будинку під конкретним опалювальним будовою вводять ще один коефіцієнт.

Для того, щоб визначити глибину промерзання грунту під постійно опалювальними приміщеннями необхідно обчислену середню розрахункову величину помножити на цей коефіцієнт.

Розраховуємо глибину закладення фундаменту в залежності від глибини промерзання грунту і рівня підйому грунтових вод

Для розрахунку глибини закладення фундаменту в залежності від розрахованої на основі формул і параметрів глибини промерзання грунту і величини підйому грунтових вод також скористаємося спеціальною таблицею.

Знехтувати рівнем промерзання грунту можна на грунтах, які не відрізняються пучинистом. До таких можуть ставитися, наприклад, скельні ґрунти. Вони практично не змінюють свого об'єму при замерзанні, тому що фактично не містять вологи.

Крім того, при грамотному проектуванні індивідуального житлового будинку можна продумати таку конструкцію будівлі, що грунт під фундаментом вашого вдома не буде промерзати взагалі, внаслідок чого глибину закладення фундаменту можна буде вибирати виключно виходячи з ваших естетичних уподобань.

Глибина закладення фундаменту

На наведеному вище малюнку наведені різні варіанти вирішення питання з глибиною залягання фундаменту. Як бачите, основні проблеми, які впливають на величину закладення фундаменту викликаються характеристиками грунту під будинком. Якщо виключити її несприятливий вплив на фундамент і сезонному замерзанні, то глибина закладення може бути обрана на будь-якої величини відповідно до проекту.
