Що таке дахові кондиціонери або руфтопи

Застосування дахових кондиціонерів є альтернативою застосуванню систем кондиціонування. Вигода досягається за рахунок застосування моноблочной конструкції руфтопів, що є автономним пристроєм, який дозволяє використання одночасно декількох функцій комплексного застосування поступаемого повітря. У обробку повітря входить його нагрівання, охолодження, фільтрація і заміс забирається з вулиці свіжого повітря в загальну регульовану повітряне середовище.

Застосовуватися руфтопи можуть для кондиціонування різних великих промислових і напівпромислових об'єктів, торгово-розважальних, виставкових та спортивних комплексів, а також для житлових будівель.

Особливість установки руфтопів

Для монтажу агрегату не потрібно конструювання і застосування спеціального трубопроводу для холодоагенту. Установка виконується в найвищій точці даху будівлі, (звідси і його назва даховий кондиціонер) або в його бічній частині. Подача повітря здійснюється за допомогою канальних систем або за допомогою повітропроводів.

Конструктивні особливості руфтопів

Неодмінними складовими руфтопів є:

  1. В охолоджувальній системі замкнутого типу.
  2. Спіральні компресора, за рахунок своєї конструкції працюють практично безшумно.
  3. Система захисту, яка функціонує в автоматичному режимі.
  4. Пристрій включає до свого складу теплообмінник для нагрівання повітря і терморасшіретельний вентиль.
  5. Камери підмішування свіжого зовнішнього повітря, в конструкцію яких включена повітряна заслінка.

Конструкція у вигляді єдиного моноблока дозволяє виробляти монтаж швидко і легко.

Принцип роботи руфтопів

Що таке дахові кондиціонери або руфтопи

Рис №1. Схема роботи дахового кондиціонера

Потік свіжого повітря з вулиці захоплюється через решітку в камери змішування (1) де він з'єднується з рециркуляційних повітрям, через фільтр слід по теплообміннику (3) в приміщення. Постійно рухомі повітряні заслінки (4) створюють необхідну пропорцію подачі змішаного повітря. Щоб нагріти холодне повітря в холодну пору використовується секція нагріву (5), нагрів може здійснюватися за допомогою газу, електрики чи води. Конденсатор (6) охолоджується нагнітається повітрям.

Застосування в будівлі руфтопів робить наявність теплової котельні необов'язковою умовою при проектуванні будівлі.

Дахові кондиціонери (руфтопи) з газовим нагріванням

Існує кілька типів руфтопів від відомих виробників RUUD, LennoxLANDMARK, RGS, руфтопYork.

Що таке дахові кондиціонери або руфтопи

Рис №2. Даховий кондиціонер, багатоканального дії обладнаний газовим нагріванням

Газовий нагрів сприяє малої інерційності обладнання через відсутність проміжного теплонакопичувачів, для нагріву використовується закрита пальник, з великою швидкістю нагріває повітря завдяки закритому виконанню вона не має відкритого контакту з вогнем і відходами, отриманими при газовому згорянні. Продуктивність холоду руфтопів, коливається від 10 до 480 кВт. Нагрівання відбувається в межах 40 - 235 кВт.

Для безшумної роботи застосовуються спіральні компресора обладнані захистом від перевантаження і стрибків тиску, компресора виконані двоступеневого виконання.

Охолодження здійснюється за допомогою осьових вентиляторів, що не створюють шуму.

В якості палива можна використовувати рідке паливо, а також метан і пропан.

Для енергозбереження, установка обладнана датчиками температури, автоматично керівного роботою повітряних клапанів.

управління кондиціонером

Функція управління покладено на встановлений в шафі управління головний компресор, він управляє електронною системою до складу якої входять контактні панелі, підключені до вимикачів, сполученим з мікропроцесором і термодатчиком, а також термостат, що оптимізує роботу кондиціонера.

Електронна система управління здійснює функції:

  1. Включення компресора для контуру охолодження.
  2. Розпалу пальника шпалери ступенів.
  3. Вводить в дію приводу повітряних заслінок для забору і суміші повітря.
  4. Перемикає заслінки залежно від залучення контурів охолодження або нагрівання.

Що таке дахові кондиціонери або руфтопи

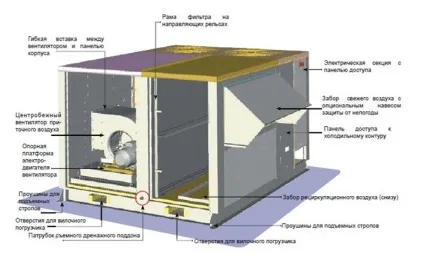

Рис №3. Пристрій дахового кондиціонера, з конфігурацією роздачі припливного повітря в сторону і парканом рециркуляційного повітря знизу

Переваги дахового кондиціонера

  1. Компактні невеликі розміри.
  2. Незалежне використання повітря.
  3. Потужність залежить від запрограмованої температури.
  4. Невисоке споживання потужності електродвигуном.
  5. Різноманітні види газового палива.
  6. Безпечний механізм компресора.
  7. Хороша і ефективно працююча система фільтрації.
  8. Практично безшумна робота.
