Гаусс ган, майстер-клас своїми руками

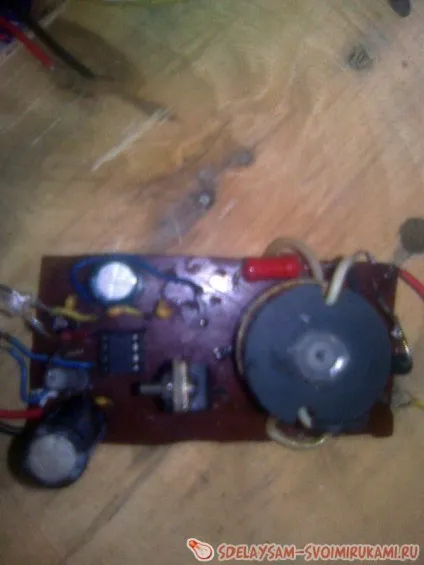

Добрий день дорогі радіоаматори. Кожен з вас хоч раз в житті хотів зібрати Гаусс гана, іншими словами гармату Гаусса. Сьогодні буде розглянуто варіант, мабуть однією з найпростіших схем реалізації проекту. Основна частина Гаусс гармати - перетворювач напруги. В даній схемі використаний досить простий і потужний перетворювач напруга на основі контролера.

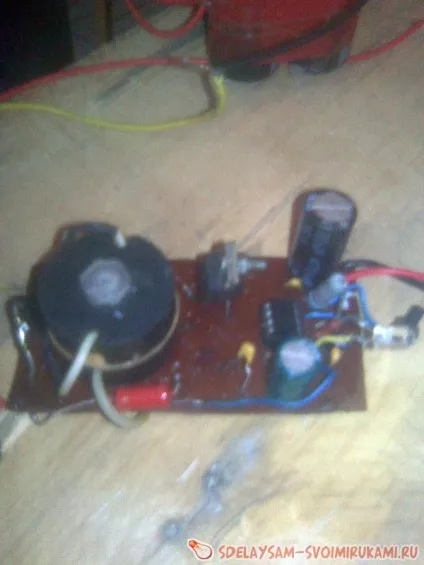

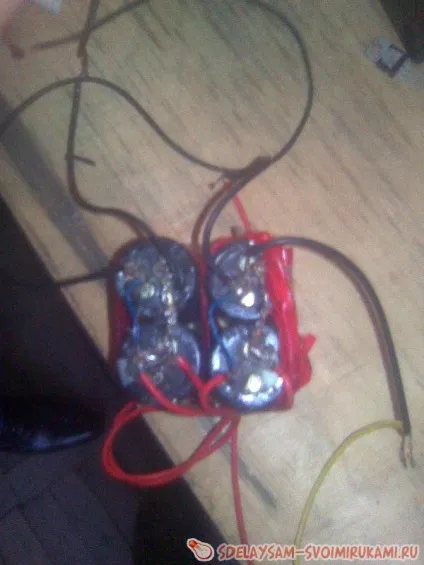

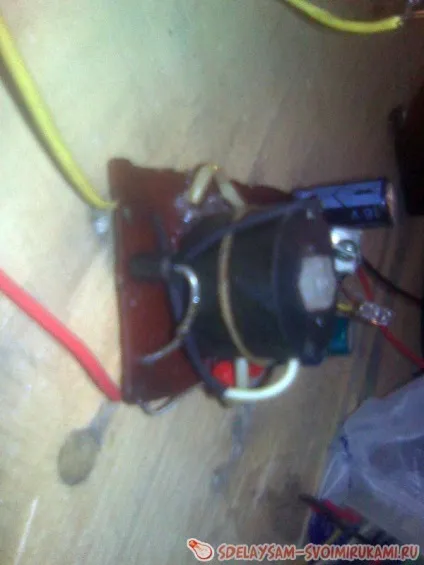

Трансформатор намотаний на чашках, хоча можна використовувати ш - образний трансформатор від комп'ютерних блоків живлення (той. Що побільше). Первинна обмотка містить всього 5 витків, намотана трьома жилами проводу з діаметром 0,7 мм кожна жила. Вторинна обмотка містить всього 12 витків дроту з діаметром 0,4 - 0,7 мм, міжшарові ізоляції не потрібні. Особливість даного перетворювача те, що зарядка конденсаторів автоматичним чином відключається, як тільки напруга на конденсаторах досягає 300 вольт. Світлодіод підказує про повну зарядку конденсаторів.

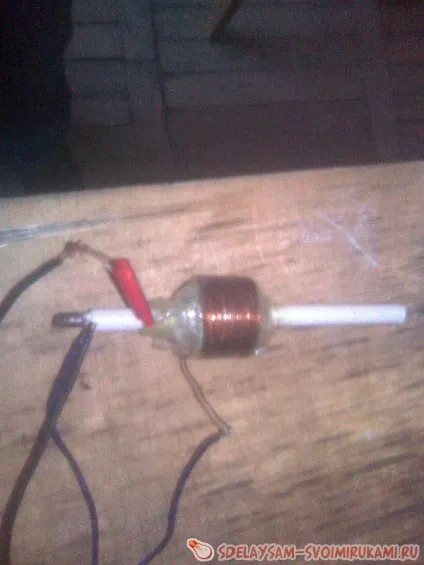

Гармата - виконана на пластмасовій трубі з діаметром 8 - 9 мм. Котушка містить 50 витків дроту з діаметром 0,7 - 0,8 мм. Снарядами служать загострені залізні стрижні з довжиною 3 см і з діаметром 7 мм, вони вільно входять і виходять в трубу. Після зарядки конденсаторів весь їх потенціал передається котушці. Замикати ланцюг потрібно потужної кнопкою на 5 - 10 ампер. На виході з труби швидкість снаряда достігает- 50 м / сек.
УВАГА. Чи не направляти гармату на людей. наслідки можуть бути трагічними, оскільки потужність достатня для того, щоб снаряд проник в тіло людини.

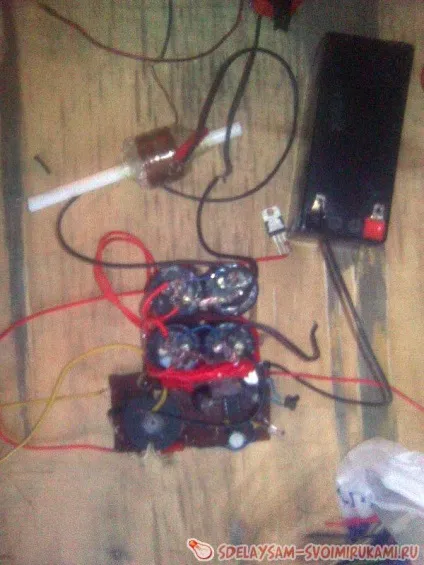

Харчуванням може служити будь-яке джерело постійної напруги, який здатний віддавати в навантаження більше 3 - х ампер струму. Напруга живлення від 9 до 18 вольт (стандарт 12 вольт). Зручно використовувати акумулятори від безперебійників. Струм споживання перетворювача досягає 12 ампер.
