Діагностика автомобілів ВАЗ

Розташування діагностичного блоку в автомобілі ВАЗ

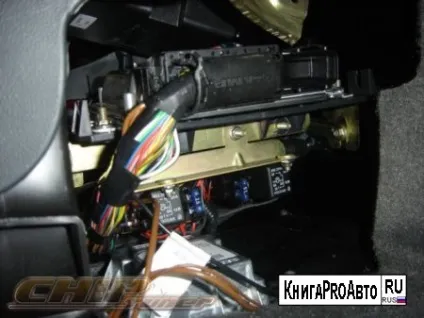

ВАЗ 2106i - Запобіжники ЕБУ, блок управління, діагностична колодка і реле ВТФ розташовані на місці полички під "бардачком". Все це закрите чисто по вітчизняному, пластиковим щитком з величезними зазорами. Для проведення діагностики щиток доведеться відкрутити, так як підключитися до діагностичного роз'єму не вийде (перевірено), незважаючи на "гнучкість" цього щитка.

ВАЗ 2109 (низька панель) - на полиці під "бардачком".
ВАЗ 2109 (висока панель) - за центральною консоллю.
ВАЗ 2108 - ВАЗ 2115 "европанель" - на "торпедо", закрито люком.

ВАЗ 2110 - ВАЗ 2112 - діагностична колодка знаходиться праворуч від водія, поруч з рульовою колонкою

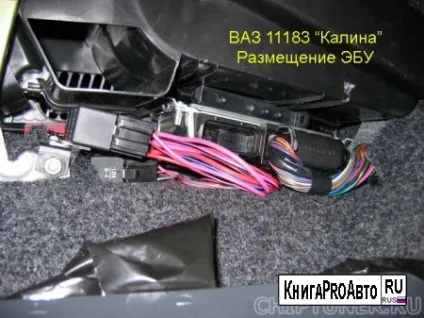

ВАЗ 11183 "Лада Калина" - Поруч з ручкою КПП (під нішею для дрібниць).

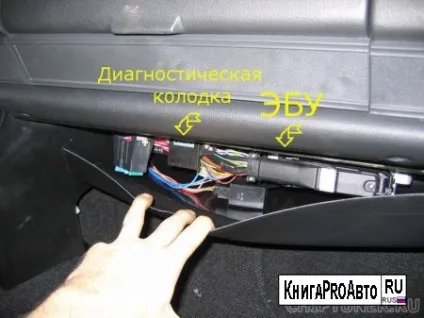

ВАЗ 21126 "Лада Пріора" - за "бардачком".

Діагностичний роз'єм ВАЗ
H - 12V. Постійне c АКБ через запобіжник (його може не бути).
A - GND (маса / заземлення)
B - L-Line (може не бути)
M - K-Line
G - Управління паливним насосом.

Останні моделі ВАЗ, які розраховані на норми токсичності ЄВРО 3 (EURO 3) або ЄВРО 4 (EURO 4).
На таких автомобілях застосовується стадартний європейський коннектор OBD-II.
Призначення контактів діагностичної колодки:
02 - J1850 Bus +
04 - Chassis Ground
05 - Signal Ground
06 - CAN High (J-2284)
07 - ISO 9141-2 K-Line
10 - J1850 Bus-
14 - CAN Low (J-2284)
15 - ISO 9141-2 L-Line
16 - Battery Power (напруга АКБ)
