Чи допускається встановлювати перед електролічильників комутаційний апарат?
Під час установки нового або заміни старого електролічильника часто виникає питання, чи потрібно встановлювати перед ним автоматичний вимикач або будь-якої іншої комутаційний апарат. На дане питання дають повноцінні відповіді нормативна документація ПУЕ та технічні умови щодо заміни приладів обліку електроенергії від мережевих організацій. Нижче ви знайдете посилання на відповідні пункти цих документів.

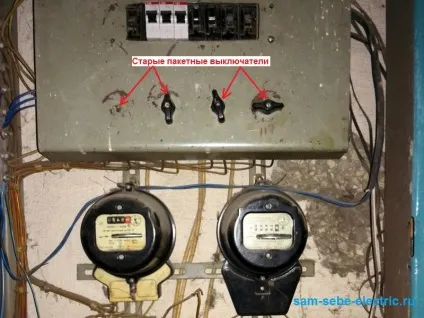

Раніше в поверхових щитах на вводі в кожну квартиру встановлювалися пакетні вимикачі. Вони і сьогодні багато де стоять. Останнім часом їх старанно демонтують, тому що це морально-застаріле рішення і вони знаходяться в незадовільному стані для експлуатації. Тому і виникають питання чи потрібно щось ставити замість них.
Чи допускається встановлювати перед електролічильників комутаційний апарат?
Якщо міркувати логічно, то для чого потрібен комутаційний апарат перед електролічильників?

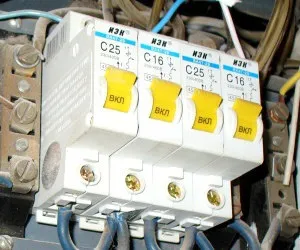

В першу чергу він необхідний для того, щоб була можливість безпечної установки нового або заміни старого приладу обліку електроенергії. Також для захисту лічильника від струмів короткого замикання перед ним рекомендується встановлювати ввідний автоматичний вимикач.
Про це ж самому нам говорить пункт 7.1.64 ПУЕ:
Для безпечної заміни лічильника, безпосередньо включається в мережу, перед кожним лічильником повинен передбачатися комутаційний апарат для зняття напруги з усіх фаз, приєднаних до лічильника.
Тепер дивимося технічні умови прийняття електролічильника на облік від мережевої компанії. Наведу звідти деякі пункти на прикладі ТУ для міста Миколаїв.
п. 1. При наявності справного пристрою, що вимикає перед лічильником, воно повинно мати можливість опломбування ( «Правила улаштування електроустановок» п.1.5.36, п.7.1.64). Це 2-х полюсний автоматичний вимикач не вище 40А.
п. 10. Перед лічильником, встановленим в поверховому обліково-розподільчому щиті, обов'язкова наявність справного пристрою, що вимикає з можливістю опломбування.
Тепер сміливо можна робити висновки: Перед електролічильників обов'язково необхідно встановлювати комутаційний апарат.
Де повинен бути встановлений комутаційний апарат?
Дивимося нормативну документацію п. 1.5.36 ПУЕ:
Для безпечної установки і заміни лічильників в мережах напругою до 380 В повинна передбачатися можливість відключення лічильника встановленими до нього на відстані не більше 10 м комутаційним апаратом або запобіжниками. Зняття напруги повинно передбачатися з усіх фаз, приєднаних до лічильника.
Як бачимо, що ми обмежені відстанню в 10 метрів.

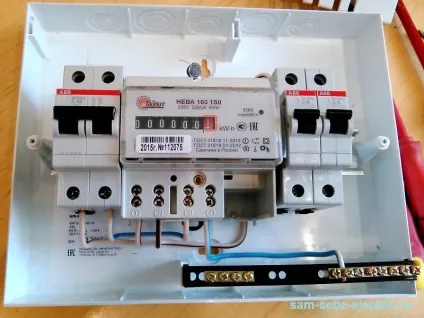

Якщо прилад обліку встановлений в поверховому розподільчому щитку, то комутаційний апарат повинен встановлюватися в тому ж щитку. Тут всі пункти ПУЕ дотримуються.
Якщо лічильник встановлений в квартирі, то ніби як потрібно дивитися продовження вищезгаданого п. 7.1.64 ПУЕ:
Вимикаючі апарати для зняття напруги з розрахункових лічильників, розташованих в квартирах, повинні розміщуватися за межами квартири.
Однак цей пункт ПУЕ просто фізично не можна всюди дотриматися. Тому і не дотримується.
Наприклад, квартира знаходиться на 4 поверсі, лічильник стоїть вдома, а вступної розподільний щиток стояка знаходиться на першому поверсі. Це реальний приклад де я живу. У цьому будинку у всіх автомати стоять перед приладами обліку в самих квартирах. Мережеві організації з цього приводу нічого не говорять і спокійно пломбують нові електролічильники.
Який комутаційний апарат потрібно ставити перед електролічильників?
- автоматичний вимикач;
- вимикач навантаження або міні-рубильник;
- пакетний вимикач.
Рекомендується перед електролічильників встановлювати автоматичний вимикач. Це необхідно для захисту самого приладу обліку електроенергії від надструмів. З приводу застосування вимикачів навантаження і міні-рубильників я міркую в цій статті. Пакетні вимикачі і подібні рубильники будинку вже ніхто не використовує, так як це не зручно і не красиво.
Також в даній ситуації часто постає питання однополюсний або двополюсний автомат необхідно встановлювати на вводі. Відповідь на ви нього можете дізнатися в статті - Чи можна рвати нуль автоматом?
А у Вас який комутаційний апарат коштує будинку перед електролічильників?
