Нанесення діаметральні розмірів

Нанесіть на кресленні діаметральні розміри.

1. Нанесення діаметральні розмірів проводиться командою Діаметральний розмір -. рядок параметрів якої має вигляд

Новою є кнопка. яка перемикає спосіб відтворення на кресленні діаметрального розміру. Можливі два типи діаметральні розмірних ліній:

1.Повне розмірна лінія - 2. Розмірна лінія з обривом -.

2. Потрібно нанести повну розмірну лінію з полицею, на якій знаходиться розмірна напис.

3. За запитом команди, виберіть коло з центром в точці Г. при цьому на аркуші з'являється фантом діаметрального розміру - рис. 21.16.

Мал. 21.16. Варіант (фантом) діаметрального розміру.

4. Натисніть праву кнопку миші для виклику об'єктного меню діаметрального розміру - рис. 21.17.

Мал. 21.17. Об'єктне меню діаметрального розміру.

5. Виберіть пункт Параметри розміру. У вікні діалогу Завдання параметрів розміру - рис. 21.18 встановіть прапорець Розміщення тексту - Н а полиці. Переконайтеся, що перемикач Параметрів полки встановлений - Вправо. Натисніть ОК.

Мал. 21.18. Вікно діалогу: завдання параметрів розміру.

6. Виберіть розташування полки діаметрального розміру і натисніть кнопку миші. Діаметральний розмір завдано.

Нанесення діаметральні розмірів отворів діаметром 2 мм.

Можна продовжувати виконання команди Діаметральний розмір до її переривання.

1. З об'єктного меню виберіть Параметри розміру і встановіть напрямок полки. Потім з об'єктного меню виберіть команду Текст напису для виклику вікна діалогу Завдання розмірного напису - рис. 21.19.

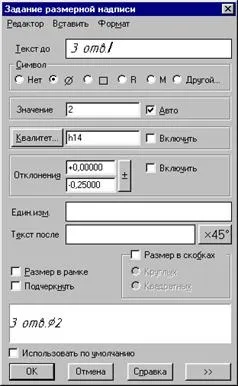

Мал. 21.19. Вікно діалогу: завдання розмірного напису.

2. У поле Текст до наберіть 3 відп. Повний текст розмірного напису ви можете бачити в нижній частині вікна діалогу. Натисніть ОК.

3. Встановіть фантом діаметрального розміру в потрібне положення і натисніть кнопку миші. Діаметральний розмір завдано.

Нанесення розмірів фаски.

Нанесіть розміри фаски.

1. Виберіть команду Лінійний розмір.

У рядку параметрів об'єкта виберіть варіант Горизонтальний розмір.

2. прив'яжіть до базових крапках. У вікні t xt рядки параметрів об'єкта ви побачите розмір фаски - 3 (мм).

3. З об'єктного меню (після натискання правої кнопки миші) виберіть команду Текст напису. У вікні діалогу в полі Текст після натисніть кнопку.

4. Встановіть відстань між розмірною лінією і контуром шаблону близько 15 мм, тому що нам буде потрібно додати текст 4 фаски (в професійній версії таку розмірного напису можна сформувати у вікні діалогу).

Створення текстового напису.

5. Виберіть команду Текст натисканням кнопки. яка знаходиться на панелі інструментів розмірів.

Рядок параметрів об'єкта Текст має вигляд

У цьому рядку p - координати базової точки тексту, a n - кут нахилу тексту.

Три кнопки дозволяють задати розташування тексту щодо базової точки: зліва, по центру або праворуч. Встановіть розташування тексту справа.

6. Введіть координати положення базової точки (-5, 60).

7. Вкажіть висоту тексту 3.50 і наберіть текст 4 фаски.

8. Натисніть кнопку створити об'єкт (можна вибрати команду створити текст з об'єктного меню).

Нанесіть лінію - виноску для позначення товщини деталі. Товщина шаблону дорівнює 2 мм.

1. Виберіть команду Лінія-виноска натисканням кнопки.

2. На запит в рядку повідомлень виберіть точку початку полки!

Тепер на запит в рядку повідомлення виберіть точку, на яку вказує лінія-виноска.

3. З об'єктного меню виберіть команду Параметри лінії-виноски - рис. 21.20.

Мал. 21.20. Вікно діалогу Параметри лінії-виноски.

Встановіть прапорець Тип стрілки наступним чином # 8209;

Виберіть напрямок полки - вліво.

4. З об'єктного меню виберіть Текст напису.

У вікні діалогу введіть текст першого напису - s2.

5. В об'єктному меню виберіть команду Створити лінію-виноску.

В результаті виконаної роботи креслення шаблону має наступній вид (осі СК відключені) - рис. 21.21.

Мал. 21.21. креслення шаблону

Якщо змінити ширину ліній на екрані, наприклад 3 пікселя, то креслення шаблону на екрані матиме такий вигляд # 8209; Мал. 21.22.
