Заземлення світильників зовнішнього освітлення
Сьогодні багато людей вважають за краще жити не в тісних багатоквартирних будівлях, а в приватних будинках. Вибираючи такий вид житла, необхідно пам'ятати про існування тут певних нюансів, які стосуються як зовнішнього оформлення будинку, так і внутрішньої обробки. Особливу увагу слід приділити системі зовнішнього освітлення та вибору відповідних для цього світильників.
особливості системи
Система зовнішнього освітлення є дуже важливою складовою в будь-якому населеному пункті, а також на приватній присадибній ділянці. Особливо, якщо він має чималі розміри.
Від вуличного освітлення, створеного за допомогою спеціальних типів світильників, слід дотримуватися наступних функцій:
- створення необхідного рівня підсвічування приїжджої частини;
- підсвічування тротуарів;
- забезпечення необхідного рівня освітленості на території, поблизу огорож та інших огорож (для приватних будинків);
- створення єдиної системи освітлення та сигналізації. Тут застосовується датчик руху та інші елементи охоронних систем.
Зверніть увагу! Єдина система освітлення і сигналізації дуже часто використовуються для приватних котеджів і дач.
Щоб світильники зовнішнього типу працювали якісно і тривалий період часу, необхідно дотримуватися вимог ПУЕ. При цьому велике значення тут має захисне заземлення світильників. Щоб зробити правильне заземлення, потрібно чітко уявляти собі весь цей процес. Тому тут велика роль відводиться саме захисної функції елементів зовнішнього освітлення.
Зверніть увагу! Для наради вулиць можуть використовуватися будь-які типи світильників і різні джерела живлення. При цьому вони повинні відповідати певним вимогам, для роботи на вулиці.
Найбільш часто світильники зовнішнього типу роботи встановлюються на металевих або залізобетонних опорах, які тягнуться вздовж доріг і траурів. Останнім часом все частіше для організації зовнішнього освітлення використовуються металеві опори. Це пов'язано з наступними перевагами таких видів опор:
- можливість застосовувати в різних кліматичних зонах;
- такі опори можуть витримати велику статичне навантаження;
- мають гарний і естетичний зовнішній вигляд;
- термін служби більш тривалий, ніж у залізобетонних конструкцій;
Зверніть увагу! Металеві опори для зовнішнього освітлення можуть прослужити до 75 років! Звичайно, за умови, що вони, як і встановлені на них світильники, мають якісне заземлення, проведене за нормами, встановлених ПУЕ.
- універсальність. На них можуть встановлюватися будь-які лампи вуличного типу.

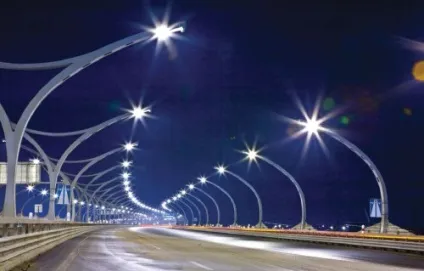

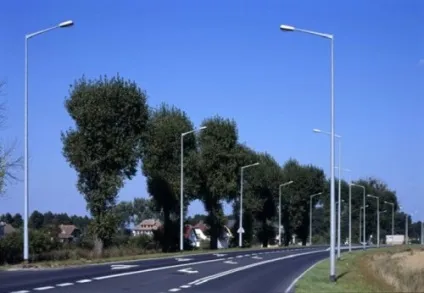

Металеві опори на дорогах
При використанні світильників на металевих опорах необхідно знати, що неправильне їх захисне заземлення (або більш того, його відсутність), може призвести до серйозних електротравма людини, який просто доторкнувся до опори. А оскільки такі конструкції встановлені по всьому місту, то постраждати можуть не тільки дорослі, а й діти.
Що потрібно враховувати
При використанні зовнішнього типу освітлення на металевих опорах заземлення грає одну з ключових ролей в забезпеченні безпеки роботи світильників. І регламентується ця частина ПУЕ.
При установці зовнішньої підсвічування, потрібно спиратися на наступні пункти ПУЕ:
- на всіх видах світильниках, що застосовуються в системі зовнішнього освітлення, захисне заземлення обов'язково і тут немає ніяких винятків;
- заземлення організовується за допомогою спеціальних заземлюючих пристроїв. Ці пристрої призначені для проведення повторного заземлення, а також захисту від грозових перенапруг і заземлення електрообладнання (світильників), яке буде мінували на опорах;
- опір, яке повинно мати заземлюючих пристроїв становить не більше 30 Ом;
- захисне заземлення для металевих корпусів ламп місцевого освітлення з напругою вище 50 В передбачає використання захисних провідників. Вони приєднуються до металевої конструкції, на якій був встановлений світильник. А для кронштейна і корпусу повинно бути створено надійне електричне з'єднання;
- для світильників, як і для опор, необхідно заземлення від атмосферного напруги;
- загальний опір розтікання для заземлювачів (будь-яких типів) з використанням повторно PEN-провідників повинен перебувати в межах не більше 5, 10 і 20 Ом (в залежності від показників лінійної напруги).
Норми ПУЕ розроблені для різних ситуацій, але мають більш-менш універсальне застосування.
Корисна інформація
Заземлення світильників, як і опор, є одним з етапів установки зовнішнього режиму освітлення. Установка заземлення є найважливішим і обов'язковим етапом монтажу системи вуличного підсвітлення. Сам монтаж даної системи має кілька стадій.
Зверніть увагу! Для того щоб зробити грамотне заземлення ламп до конструкції опори, необхідно чітко дотримуватися правил і норм, які прописані в ПУЕ. Це дозволить уникнути пробою в ізоляції кабелю живлення і попередити появу електроктравми.

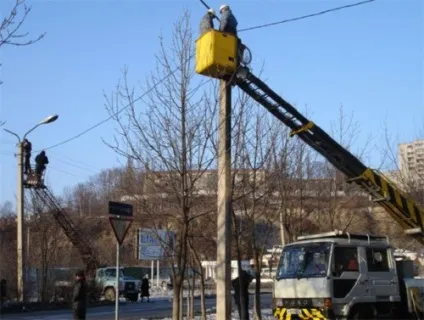

Установка зовнішнього освітлення
За встановленими інструкціями, розробленими для облаштування мереж заземлення, всі без винятку металеві опори, які є елементами системи зовнішнього типу освітлення, підлягають обов'язковому заземлення.
Принцип заземлення полягає в тому, що при наявності порушення ізоляції електропроводки світильників, електричний струм починає стікати в землю. В результаті в зоні розтікання електричного струму відбуватиметься розподіл напруги, яке стане безпечним для людини. Розподіл напруги залежить від питомого опору грунту, а також розміщення заземлювачів на опорах системи вуличного освітлення.
варіанти підключення
Перший варіант. Якщо вулична підсвітка і світильники будуть встановлюватися в мережах, в яких є ізольована нейтраль, заземлення металевих елементів конструкції (арматури опор гаком, штирів і т.д.) відбувається за допомогою спеціальних заземлюючих пристроїв. Вони складаються з самого заземлювача, а також заземлюючих провідників.
Заземлювачі - спеціальні елементи, виготовлені з металу. Вони розміщуються в грунті. Заземлювачі можуть мати вигляд вертикальних стрижнів або горизонтальних сталевих смуг.
При установці вертикальних заземлювачів їх слід поміщати в землю на істотну глибину (до 3 метрів). В результаті установки верхня частина цього стрижня повинна розташовуватися на відстані 0,5 метра від поверхні грунту.
Така ж глибина використовується і при установці горизонтальних сталевих смуг. Подібні заземлювачі найчастіше використовуються в кам'янистих грунтах.
А ось заземлюючі провідники застосовуються для підключення заземлювачів. Вони повинні мати мінімальний діаметр в 6 мм. Між собою заземлювачі і заземлюючі провідники з'єднуються за рахунок зварювання. Місце такого з'єднання необхідно пофарбувати фарбою.
Другий варіант. Бувають ситуації, коли зовнішнє освітлення і світильники необхідно встановити в мережах з заземленою нейтраллю. Тоді всі металеві елементи конструкції (штирі, гаки, арматура і т.д.) слід заземлити шляхом приєднання їх до нульового робочого проводу. Таке приєднання лампи, як правило, здійснюється із застосуванням спеціального болта, який приварюється до опори.
Заземлений світильник на опорі
Заземлення для світильників, розміщених на металевих опорах для створення вуличного типу освітлення з кабельним харчуванням, проводиться наступними методами:
- в мережах, де є ізольована нейтраль, слід застосовувати для кабелю металевої оболонки. Приєднання тут відбувається до заземлювального гвинта на корпусі світильника через захисний провідник;
- в мережах, де є заземлена нейтраль, застосовується нульова жила. Вона приєднується до оболонки кабелю. Підключення корпусу світильника відбувається через спеціальний заземлений гвинт і РЕ провідник.
Ці способи підходять для підключення всіх типів світильників.
Після того як були проведені всі електромонтажні роботи, обов'язково необхідно провести замір опору встановленого заземлювального пристрою. Для цього потрібно використовувати спеціальний прилад. За його показниками опір не повинно мати значення вище, ніж 50 Ом.
Дотримання показників опору особливо важливо для відкритих майданчиків, які розміщені далеко від будівель. Це пов'язано з тим, що такі опори для зовнішнього освітлення дуже часто стають місцем попадання блискавок. І тут без наявності заземлення може виникнути перенапруження у всій мережі. А це, в свою чергу, може привести до різних серйозних наслідків.
висновок
При наявності необхідності встановити систему зовнішнього освітлення з застосуванням металевих опор та встановлення світильників, необхідно правильно організувати їх заземлення. В іншому випадку підвищується ризик отримати сильний удар струмом, просто доторкнувшись до опори незахищеною рукою.
Крім цього, при розміщенні опор далеко споруд, вони цілком можуть грати роль громовідводів, знижуючи тим самим ризик удару блискавкою в будівлю або дерево.
Щоб системи освітлення і світильники працювали як треба, а її металеві компоненти не билися струмом при порушенні ізоляції проводів, потрібно не тільки правильно здійснити монтаж заземлення, а й зробити це відповідно до вимог ПУЕ. Тільки в такій ситуації створена система вуличного освітлення буде функціонувати як треба і буде безпечною для людей.
