Зворотний клапан для природної вентиляції призначення і принцип роботи
Системи вентиляції для всіх типів будівель поділяють на дві групи:
- з природним спонуканням (гравітаційні);
- з штучним спонуканням (механічні).
Вони відрізняються механізмом приведення повітря в рух. Природні системи складаються з конструктивних елементів:
- зовнішні вікна, двері та інші отвори в конструкціях;
- вентиляційні шахти (канали).
Організація природної вентиляції в багатоповерховому будинку.
Для організації механічної системи використовують вентилятори, систему повітропроводів і інші комплектуючі. Вона зручніше в налаштуванні і дозволяє контролювати параметри повітрообміну, але істотно дорожче природною. У більшості квартир і житлових будинків використовують гравітаційну вентиляцію. Для неї влаштовують вертикальні вентиляційні шахти і врізки на кожному поверсі відведення в приміщення. Які типи лічильників води для природної вентиляції існують і як вони використовуються?
Принцип роботи та види лічильників води
Зворотний клапан для механічних систем і природної вентиляції відноситься до групи повітряних заслінок і регуляторів, призначених змінювати і перекривати рух повітря в припливних і витяжних системах. Якщо пристрій приймає тільки положення «відкрито» або «закрито», то воно вважається двохпозиційним. У багатопозиційних виробах під час роботи повітряна заслінка приймає кілька положень (з різною пропускною здатністю). Зворотні клапани використовують для руху повітря тільки в одному напрямку і є двопозиційними пристроями.
Конструктивно зворотні клапани випускаються таких типів:
- пелюсткові;
- з гравітаційної гратами.
Моделі з гравітаційної гратами встановлюють на кінці гілки системи вентиляції. Наприклад, на виході з витяжною мережі на вулицю. Вони являють собою решітки, в яких жалюзі вільно піднімаються від повітряного тиску і опускаються під дією сили тяжіння. Такі зворотні клапани застосовують тільки при русі повітря в горизонтальному положенні.
Зворотний клапан гравітаційного типу.
В системі природної вентиляції такий виріб не застосовується, через особливості функціонування. Якщо встановити його на виході з вентиляційної шахти, то тиск потоку природно піднімається по каналу повітря рідко досягає такого значення, яке зможе підняти жалюзі на решітці.
Клапани другого типу складаються з корпусу і пелюсток, повністю перекривають перетин каналу при русі потоку повітря не в проектну сторону. Їх умовно поділяють на дві групи - однолепесткових і двухлепестковие (типу «метелик»).
Зворотні клапани однолепесткових і «метелик».
У зворотних клапанах першого типу пелюстка, який перекриває рух повітря, вільно закріплений на осі в перерізі вироби. Положення пелюстки залежить від кута нахилу клапана і напору повітря. У відключеною системі вони можуть перебувати як у відкритому, так і в закритому положенні, а при русі повітря в потрібному напрямку прохідний перетин збільшується пропорційно тиску.
Вироби з двома пелюстками оснащені пружинним фіксатором або противагою. При відсутності руху повітря пристрій повністю перекривається. Застосовуються в вертикальному і горизонтальному положенні, на відміну від однолепесткових, які при розрахунковому русі повітря зверху вниз не можна встановити в закритому положенні при зупиненій системі. Всі види клапанів виробляють як для прямокутних, так і для каналів круглого перетину. Максимальна швидкість руху в перерізі зворотного клапана - 12 м / с.

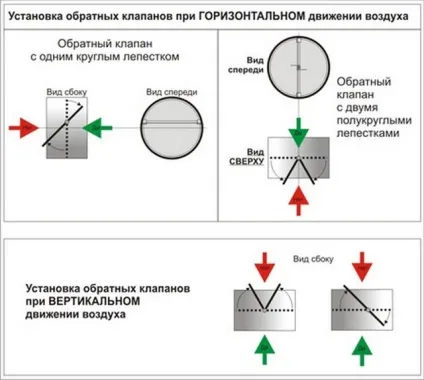

Робота клапанів з пелюстками.
Через технічні і конструкційних особливостей двухлепестковие клапани з пружиною незастосовні в системах природної вентиляції, так як тиску в них недостатньо для відкриття. Як костюмів чоловічих класичних в системі природної вентиляції ефективно працюють однолепесткових пристрою. Розглянемо схему застосування.
Використання в природної вентиляції
Зворотний клапан для природної вентиляції застосовують в системі з використанням одного каналу для підключення механічного пристрою (наприклад, кухонної витяжки) і решітки. При виникненні зворотної тяги з вулиці у природній системі клапани не ефективні через малій швидкості повітря. Те ж ставиться до проблеми неприємних запахів з сусідських кухонь.
Механічні вентилятори і кухонні витяжки не завжди можна підключати в загальнобудинкові вентиляційні канали. У деяких серіях багатоповерхових будинків до однієї шахті підключені відводи на декількох поверхах, і при врізання вентилятора в неї натиск збільшується так, що повітря залишає канал не тільки назовні, але і в сусідні приміщення. Але якщо воздуховод веде з квартири назовні без відгалужень, то такі конструкції допускаються.
Навіть якщо з кухні, санвузла, або іншого приміщення виходить тільки один вентканал, то його можна використовувати і для природного, і для механічної витяжки встановивши зворотний клапан. Наприклад, на фото показана схема для кухонної витяжки.
Застосування зворотного клапана для природної вентиляції кухні.
При використанні запірних і регулюючих пристроїв не забувайте, що вони забиваються брудом, пилом і жировими відкладеннями. Для нормальної роботи зворотні клапани потребують регулярного чищення та перевірки.
