Зубчасте колесо в компасі

Привіт шановні Новомосковсктелі! На цьому уроці подивимося, як створити зубчасте колесо в Компасі за допомогою бібліотеки Вали і механічні передачі 2d.

Бібліотека ця доступна в повній версії Компаса, скачати безкоштовно ознайомчу версію можна на офіційному сайті компанії Аскон.

Я буду виконувати роботу в Компас 3dv14.

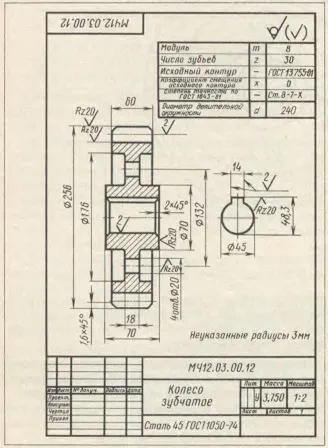

Як приклад скористаюся кресленням колеса, розташованим в підручнику С. К. Боголюбова, 1985 р. Стор 236.

Основні параметри колеса розраховані, заданий модуль і число зубів. Можна приступати до виконання роботи.

Також раджу подивитися урок по створенню вала-шестерні з шліцьовим кінцем в бібліотеці Вали і механічні передачі 2d.

Зубчасте колесо в Компасі

1 Створюємо документ Креслення, встановлюємо формат А3, орієнтація - горизонтальна.

2 Викликаємо бібліотеку Вали і механічні передачі 2d, натиснувши на кнопку Менеджер бібліотек на стандартній панелі. Вибираємо вкладку Розрахунок і побудова. Двічі клацаємо по потрібної бібліотеці.

3 Двічі натискаємо на команду Побудова моделі.

4 У вікні натискаємо Створення нової моделі, будувати будемо в розрізі.

5 Фіксуємо першу точку зображення і приступаємо до побудови креслення зубчастого колеса.

5.1 Для початку побудуємо виступаючу частину маточини. У зовнішньому контурі вибираємо Циліндричну щабель.

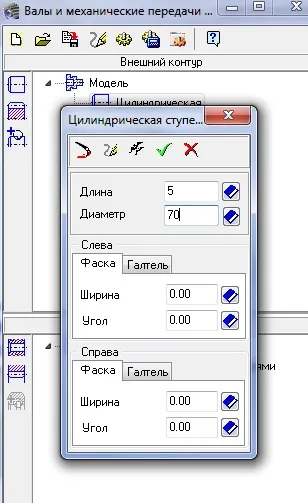

Задаємо її розміри: діаметр 70 мм, довжина - 5 мм.

Натискаємо кнопку Ок (зелена стрілочка).

5.2 Т. К. викреслювати будемо прямозубой зубчасте колесо, то у вкладці Елементи механічних передач, вибираємо Циліндричну шестерню.

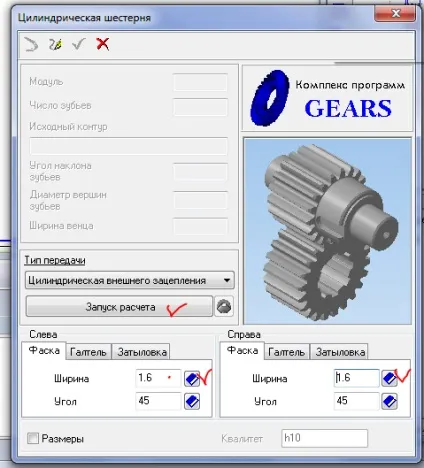

5.2 Задаємо фаски справа і зліва по 1,6 мм і запускаємо розрахунок по міжосьовому відстані.

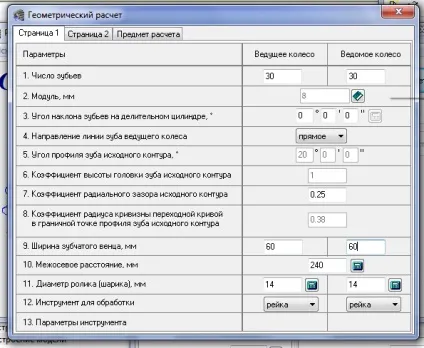

5.3 У віконце вводимо значення параметрів передачі, розраховуємо міжосьова відстань. Переходимо на другу сторінку.

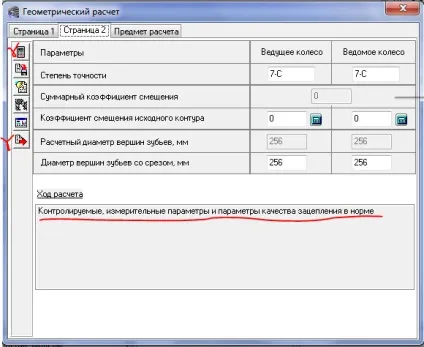

5.4 Натискаємо на кнопку Розрахунок, чекаємо появи результатів перевірки внесених даних системою, і, якщо все в нормі, натискаємо кнопку Закінчити розрахунки.

5.5 Вибираємо шестерню або колесо (в даному випадку без різниці). Тиснемо Ок.

5.6 закінчував частина маточини.

5.7 Оформляем внутрішній контур колеса. Вибираємо внутрішню циліндричну ступінь, робимо в ній фаски 2 * 45º

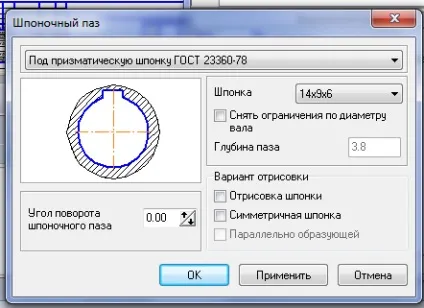

5.8 Вибираємо додаткові побудови і будуємо шпонковий паз, розміри його визначаються автоматично.

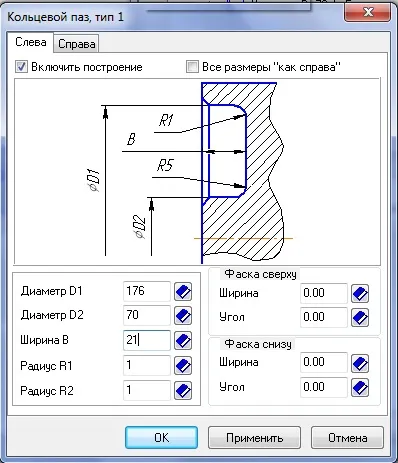

5.9 Повертаємося до зовнішнього контуру і створюємо кільцеві пази і отвори (додаткові побудови).

Колесо майже готове.

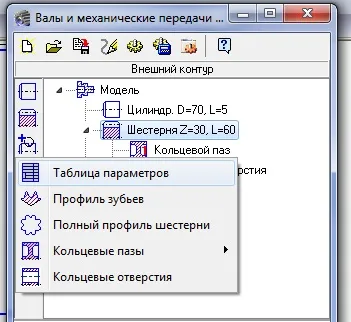

5.10 Натискаємо на кнопку додаткових побудов в зовнішньому контурі, вибираємо побудова таблиці параметрів. Створюємо спрощену таблицю.

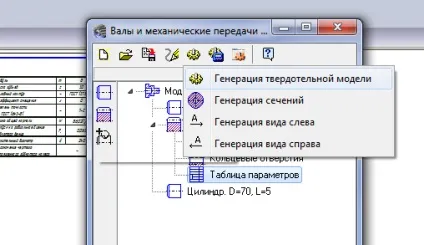

5.11 Згенеруємо твердотельную модель колеса.

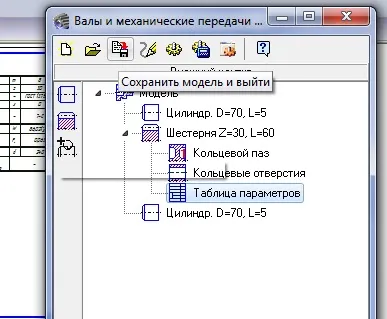

Натискаємо Зберегти модель і вийти.

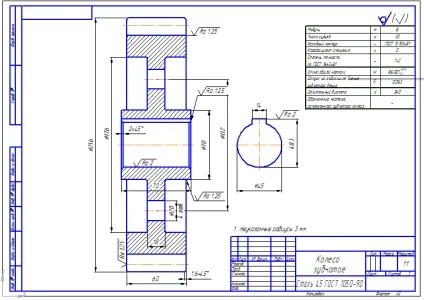

Креслення зубчастого колеса в Компасі залишається доповнити побудованим від руки контуром отвору для вала з шпонковим пазом, проставленими розмірами і нанесеною шорсткістю поверхні.

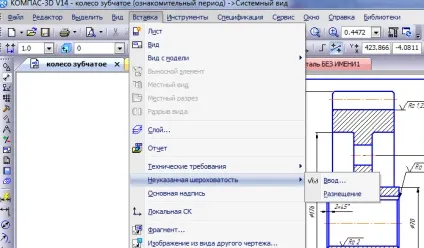

Технічні вимоги і знак незазначеної шорсткості беремо з меню Вставка.

Подивіться урок, якщо щось незрозуміло.

Завантажити модель і креслення можна тут.

Зубчасте колесо в Компасі за допомогою бібліотеки побудувати досить просто і швидко. А це, погодьтеся, великий плюс.
