Зарядка для шуруповерта своїми руками

Часто рідне зарядний пристрій, що входить в комплект шуруповерта, працює повільно, довго заряджаючи акумулятор. Тим, хто інтенсивно використовує шуруповерт, це дуже заважає в роботі. Незважаючи на те, що в комплект входить зазвичай два акумулятора (один встановлений в рукоятку інструмента і в роботі, а інший підключений до зарядного пристрою і знаходиться в процесі зарядки), часто власники не можуть пристосуватися до робочого циклу акумуляторів. Тоді має сенс виготовити зарядний пристрій своїми руками і зарядка стане зручніше.

види батарей

Акумулятори неоднакові за типами та режими заряду у них можуть бути різними. Нікель-кадмієві (Ni-Cd) батареї є дуже хорошим джерелом енергії, здатні віддавати більшу потужність. Однак, з екологічних причин їх виробництво припинено і вони будуть зустрічатися все рідше і рідше. Зараз скрізь їх витіснили літій-іонні акумулятори.

Сернокислотниє (Pb) свинцеві гелеві акумулятори мають непогані характеристики, але збільшують інструмент і тому не користуються особливою популярністю, незважаючи на відносну дешевизну. Оскільки вони гелеві (розчин сірчаної кислоти загущувальну силікатом натрію), то ніяких пробок в них немає, електроліт з них не випливає і ними можна користуватися в будь-якому положенні. (До речі, і нікель-кадмієві акумулятори для шуруповертів теж відносяться до класу гелевих.)

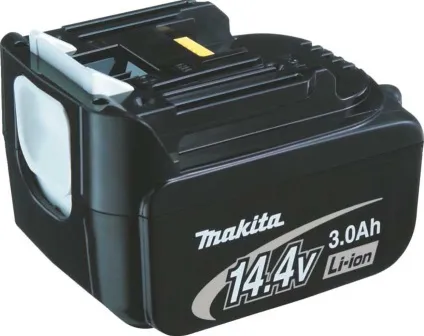

Літій-іонні акумулятори (Li-ion) є зараз найбільш перспективними і просуваються в техніці і на ринку. Їх особливістю є повна герметичність осередки. Вони мають досить високу питому потужність, безпечні в обігу (завдяки вбудованому контролеру заряду!), Вигідно утилізуються, є найбільш екологічно чистими, мають малу вагу. У шуруповертах в даний час застосовуються дуже часто.

режими заряду

Номінальна напруга Ni-Cd осередку 1.2 В. Нікель-кадмієвий акумулятор заряджається струмом від 0.1 до 1.0 номінальної ємності. Це означає, що акумулятор ємністю 5 амперчасах можна заряджати струмом від 0.5 до 5 А.

Заряд сірчанокислотних акумуляторів добре знайомий всім людям, що тримає в руках шуруповерт, адже практично кожен з них ще й автолюбитель. Номінальна напруга осередку Pb-PbO2 становить 2.0 В, а струм зарядки свинцевого сірчанокислотного акумулятора завжди 0.1 C (частка струму від номінальної ємності, див. Вище).

Літій-іонна осередок має номінальну напругу 3.3 В. Струм заряду літій-іонного акумулятора, 0.1 C. При кімнатній температурі цей струм можна плавно підвищувати до 1.0 С - це швидкий заряд. Однак, це годиться тільки для тих батарей, що не були переразряжени. При заряді літій-іонних батарей слід точно дотримуватися напруга. Заряд проводиться до 4.2 В точно. Перевищення різко знижує термін служби, зниження - зменшує ємність. При зарядці слід стежити за температурою. Теплий акумулятор слід або обмежити струмом до 0.1 С, або відключити до охолодження.

УВАГА! При перегрів літій-іонного акумулятора при зарядці понад 60 градусів Цельсія можливий його вибух і загоряння! Не слід занадто покладатися на вбудовану електроніку безпеки (контролер заряду).

При заряді літієвої батареї, контрольне напруга (напруга закінчення заряду) утворює приблизний ряд (точні напруги залежать від конкретної технології і вказані в паспорті на батарею і на її корпусі):

Напруга заряду слід контролювати мультиметром або схемою з компаратором напруги, налаштованим точно на застосовувану батарею. Але для "електронників початкового рівня" реально можна запропонувати тільки просту і надійну схему, описану в наступному розділі.

Зарядний пристрій, яке пропонується нижче, забезпечує потрібний зарядний струм для будь-якого акумулятора з усіх перерахованих. Шурупокрути живляться від акумуляторів з різними напругами 12 вольт або 18 вольт. Це не має значення, головний параметр зарядного пристрою для акумуляторів - струм заряду. Напруга зарядного пристрою при відключеному навантаженні завжди вище номінального, воно падає до норми при підключенні батареї при заряді. В процесі заряду воно відповідає поточному стану акумулятора і зазвичай трохи вище номінального в кінці заряджання.

Зарядний пристрій являє собою генератор струму на потужному складеному транзисторі VT2, який живиться від випрямного містка, підключеного до понижувального трансформатора з достатньою вихідною напругою (див. Таблицю в попередньому розділі).

Цей трансформатор повинен також мати достатню потужність, щоб забезпечити необхідний струм при тривалій роботі без перегріву обмоток. Інакше він може згоріти. Струм заряду виставляється регулюванням резистора R1 при підключеному акумуляторі. Він залишається постійним в процесі заряду (тим постійно, чим вище напруга від трансформатора. Примітка: напруга від трансформатора не повинна перевищувати 27 В).

Резистор R3 (не менше 2 Вт 1 Ом) обмежує максимальний струм, а світлодіод VD6 горить, поки йде заряд. До кінця заряду, світіння світлодіода зменшується і він гасне. Тим не менш, не забувайте про точний контроль напруги літій-іонних акумуляторів і їх температуру!

Транзистор повинен бути встановлений на тепловідвід достатньою пощади (20-50 см.кв). Всі частини зарядного пристрою найкраще змонтувати в зручний саморобний корпус. Це буде найбільш практичним рішенням, в роботі вам ніщо не буде заважати. Але тут можуть виникнути великі складнощі з клемами і підключенням до акумулятора. Тому краще зробити так: взяти старе або несправне зарядний пристрій у знайомих, що підходить до вашої моделі акумулятора, і піддати його переробці.

Розкрити корпус старого зарядного пристрою.
Видалити з нього всю колишню начинку.
Підібрати такі радіоелементи:
