Таймер управління освітленням

Таймери насправді використовуються в багатьох випадках.

Припустимо, деякі витяжні вентилятори вже містять в своїх прилад для відліку часу. Сенс тут в тому, що після виключення лопать не зупиняється, а працює ще якийсь час.

Передбачається, що за минулий термін приміщення ванної кімнати очиститься від пара. Давайте подивимося, як підключити і налаштувати таймер управління освітленням.

Різновиди таймерів управління освітленням

Почнемо з того, що таймерів за конструктивним виконанням виділяють три види:

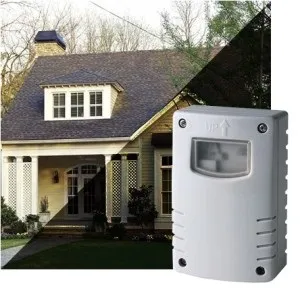

Накладні монтуються прямо на стіну.

Немає ніяких особливостей, але слід пам'ятати, що електрична проводка простягається по горючих підставах тільки в неспаленої ізоляції.

Крім того потрібно виконувати в більшості випадків захисну прокладку. Наприклад, у вигляді вогнетривкої короба, або штукатурки по стіні. Більш докладно про ці рекомендації можна почитати в ПУЕ 6, де є ціла таблиця з перерахуванням всіх варіантів.

Пояснюємо, що ми заговорили про відкритій проводці по тій простій причині, що вона найчастіше і комбінується з накладними вимикачами.

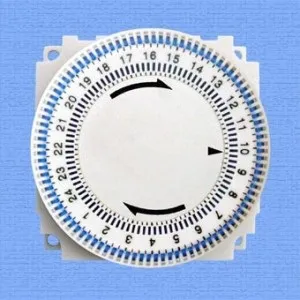

У продажу можна знайти таймери, монтовані в звичайний підрозетник.

В цьому випадку уважно дивіться на діаметр, тому що в цьому плані габарити розрізняються

І в деяких випадках буде досить складно провести монтаж. За інших рівних потрібно вибирати такий таймер, який увійде в уже існуючий підрозетник, наприклад, на місце вимикача.

Сьогодні дуже багато продається таймерів, що встановлюються на DIN-рейки.

Це спеціальні напрямні, що стоять, як правило, у всіх сучасних щитках.

Тому не важко провести монтаж.

В цьому випадку можна всю квартиру живити від таймера, якщо цього є якесь розумне пояснення.

Ми ж Новомосковсктелей просимо подивитися, як можна за допомогою таймера замінити прохідні і інші складні види вимикачів, що використовуються зазвичай в комплексі для управління одним джерелом з різних місць!

Дистанційний таймер від FF

Так ось! У продажу є таймери AS-222T фірми FF, які дистанційно можуть управлятися від кнопок. Де взяти стільки кнопок? - І щоб красиві були. Хвилину!

Подивіться на фото: що це? Кнопка дзвінка. Вона відрізняється від одинарного вимикача Лондон тільки наявністю всередині пружинки повернення і маленьким значком дзвони.

При необхідності можна це маркування прибрати, переставивши кнопку з іншого виробу цієї ж фірми і серії (це здійснюється без праці).

В даному випадку ми можемо розставити таких кнопок - набрали повітря? - скільки завгодно!

При наявності довгого коридору поставимо «дзвінки» всюди, де тільки заманеться. З однією умовою: контакти повинні сходитися до місця установки таймера.

Але при цьому не забороняється застосовувати розподільні коробки, тому з'являються широкі можливості для комутації.

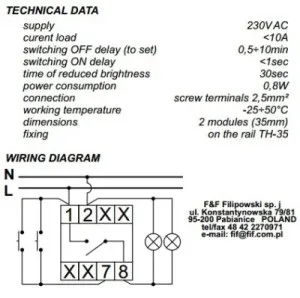

Ми зробили скрін з офіційного керівництва англійською мовою, взятого прямо з сайту компанії FF. По-перше, це та сама модель на DIN-лінійку TH-35, про яку ми говорили вище.

У характеристиках, зокрема, йдеться про те, що цей блок займає місце відразу двох модулів. Це дозволяє заздалегідь прикинути можливості свого розподільного щитка.

Ми бачимо, що затримка включення становить менше однієї секунди. Багато це чи мало, доведеться перевірити на своїй шкурі, зате допускається варіювання затримки від півхвилини до 600 секунд. Цього в більшості випадків цілком достатньо.

Написано, що за півхвилини до згасання інтенсивність світла падає. Це візуально нагадує господареві, що скоро відключення ...

Геніально? На наш погляд було б непогано знайти інше рішення.

Наприклад, при повторному натисканні світло могло б гаснути.

Це не принципово, але краще дозволяє реалізувати задумане.

Припустимо, в спальні такий «прохідний» вимикач не поставиш, бо чекати його загасання просто нереально.

Ви запитаєте, до чого тут спальня? Насправді підвести живлення на люстру паралельно не складе труднощів.

В цьому випадку можна було б на вході поставити звичайний вимикач, який розмикав і замикав би ланцюг. Ви запитаєте, як так? А що буде, якщо таймер і вимикач одночасно подадуть фазу? Нічого страшного, якщо це одна і та ж фаза.

В цьому випадку різниця потенціалів між пристроями буде дорівнює нулю. Інша справа, що так зазвичай не роблять, і навіть заборон начебто немає (хоча не факт).

Таймер з розрахунком сонячних циклів

Фірма Апел випускає таймери, де по заданій широті розраховуються моменти сходу і заходу Сонця в даній місцевості. При необхідності можна внести корективи.

Залежно від типу приладів можна внести в настройки:

Необхідність включення по днях тижня.
Коригування до розрахунковими даними.
Поточний час і дату.

Таймери Апел дають можливість внести поправки загального типу і по кварталах. Це виявляється достатнім в більшості випадків.

На додачу до цього деякі таймери Апел мають два реле. Одне з них працює за описаним вище принципом, а друге може налаштовуватися більш гнучко. Це потрібно в основному для економії світла. Наприклад, в ранні ранкові години у вихідні допускається навантаження не включати.

Зрозуміло, що не хочеться при заміні лампочок опинитися під напругою, тому таймери Апел на час технічних робіт переводяться в режим перевірки. У керівництві написано, що при цьому включаються обидва реле.

Ми схильні допустити, що це помилка, або якийсь тонкий хід з тим, щоб напруга з патронів прибрати. Тому що, судячи за схемою підключення таймера, на нього подаються і нуль, і фаза. У цьому випадку після замикання на навантаженні виявляється докладено напруга, і міняти в цьому випадку лампочки не можна в силу небезпеки цього заходу.

Усередині таймера Апел є запобіжник, і якщо система в цілому не працює, то перевірку логічно починати саме звідси. Але не в кожному виконанні це є.

Наприклад, в таймерах під DIN-лінійку продзвонити запобіжник не представляється можливим. У всіх інших випадках його висновки знаходяться між клемами 2 і 3.

Зі схеми, взятої в офіційному керівництві, видно, що навантаження підключається паралельно самому таймером. Тобто можна вважати його простим приладом в цьому сенсі.

Однак ланцюг освітлення розірвана внутрішніми контакторами таймера. При цьому загальна потужність споживання не повинна перевищувати 1 кВт.

Якщо потрібно щось більше, то використовується нижній малюнок, де застосовуються зовнішні контактори.

Це необхідно для виключення іскріння всередині таймера і, як наслідок, виходу його з ладу.

Зрозуміло, що зовнішні контактори повинні бути розраховані на яке прикладають потужність.

В іншому випадку з ладу вийдуть вже вони. Нарешті, контактором називається пристрій для безпечної комутації навантаження.

Всі зацікавлені можуть звернутися до ГОСТ Р 50030.4.1. Зокрема, там говориться, що контактором іменується пристрій, що забезпечує підключення навантаження не вручну, а іншим чином.

Наприклад, сила замикання може створюватися електромагнітом. Таким чином, необхідно підключити таймер управління освітленням через зовнішні контактори при наявності потужної навантаження. В цьому випадку сумарно споживання може бути збільшено до 5 кВт.

Крім електромагнітних існує безліч інших типів контакторів. Очевидно, що в нашому випадку пристрій повинен управлятися електрикою.

Хотілося б відзначити, що застосування енергозберігаючих ламп може в 10 разів (на порядок) збільшити віддачу світлового потоку. Що, звичайно ж, є більш вигідним режимом.

Для установки таймера в тих чи інших умовах керуйтеся інформацією про захищеності корпусу по IP, а також стандартами (наприклад, для ванної кімнати це ГОСТ 505071.11).

Зверніть увагу, що виконання під DIN ніяк не захищене зовсім. Це тому, що корпус розподільного щитка і так вже має захищати свою начинку від сторонніх впливів.

Щоб налаштувати таймер управління освітленням ТО-2 фірми Апел, застосовується лише три кнопки: перемикання функцій і стрілки збільшення і зменшення параметра. Дисплей рідкокристалічний, що дозволяє дуже зручним чином розмістити всю інформацію на екрані.

характеристики таймерів

Ви, напевно, вже зрозуміли, що однією з найважливіших характеристик є виконання корпусу. Саме від цього буде залежати, чи вдасться поставити таймер в розподільний щит чи ні, вішати його на стіну або монтувати в підрозетник. У багатьох випадках це є визначальним.

Наприклад, для приватної квартири настінний варіант виглядає, м'яко кажучи, не дуже красиво

З іншого боку і розподільний щиток будинку є не у кожного. В цьому випадку залишається варіант в підрозетник. Крім того тип виконання корпусу визначає і ступінь захисту по IP, яка є визначальною при виборі місця монтажу.

струм навантаження

Параметр показує, як багато може нести на собі таймер. Він ідеальний для тих закладів, де все йде за розкладом.

Припустимо, в потрібний час основне освітлення таймером вимикається, а залишається допоміжний, що вимагає менше енергії.

На думку відразу приходить казарма, однак, якщо задуматися, то будь-яке кафе працює за розкладом. А на випадок, коли потрібно поза планом обслужити компанію, можна передбачити окремий перекидний рубильник.

У будь-якому випадку автоматика зіграє позитивну роль, а за якийсь час до закінчення робочого часу може відключити частину навантаження, сигналізуючи про це.

Дуже зручно це і для банків (приглушене світло видали дасть зрозуміти, що контора закрита), і для офісів. Струм навантаження не можна перевищувати, щоб не допустити виходу апаратури з ладу.

спосіб роботи

Це позначення ніяк окремо не маркується. Ви бачили, що нарівні з повністю автоматичними таймерами присутні моделі, керовані дистанційно.

Фактично від уміння виробника передбачити смаки споживачів залежить і ступінь популярності продукту. Зрозуміло, що і ступінь конструкції буде різною, і ремонтопридатність відрізняється. (Див. Також: Як відремонтувати самостійно праска Tefal)

У випадку з ТО2 від фірми Апел змінюється цілком вся плата. Начинка складається переважно з мікроконтролера, який в домашніх умовах перепрограмувати не представляється можливим.

Діапазон робочих температур

Цей параметр відразу дозволить відокремити варіанти для приміщень від зовнішнього виконання. Якщо вимоги виробника порушити, обладнання вийде з ладу. Розкид температур зовнішніх таймерів зазвичай великий, і інтервал кімнатних пристроїв входить всередину діапазону цих виробів.

Діапазон витримки часу

У керованих таймерах зазвичай фігурує поняття діапазону витримки часу. Це той інтервал, через який пристрій буде відключатися автоматично.

Подібні механізми зазвичай застосовуються і для витяжних вентиляторів ванних кімнат, про що ми і згадували на початку огляду

підключення таймера

Підключення таймера управління освітленням не завжди ведеться через контактори, як це можна було б подумати. Цей момент тісно пов'язаний з максимальним струмом навантаження. Більшість таймерів для потужних приладів просто не годяться

У свою чергу, добротний контактор не включені до складу корпусу за замовчуванням для того, щоб знизити вартість таймера: зрозуміло, що не у кожного вдома лампочок набереться на 5 кВт.

Налаштування таймера

Дуже важливо те, як проводиться настройка таймера управління освітленням. Ви бачили, що може бути досить багато алгоритмів.

Напевно в природі існують і програмовані ззовні таймери, куди алгоритм завантажується через інтерфейс якого-небудь порту (COM, USB).

Очевидно, що другий варіант ідеальний для великих компаній, де може виникнути потреба змінити умови освітлення на крупній території.

Зрозуміло, що бігати і клацати кнопочками не дуже зручно, але головне навіть не в цьому - є можливість помилитися. А якими будуть наслідки, залежить від специфіки місця проведення заходів.
