Загартування з обробкою холодом - гарт з поліморфним перетворенням - гарт - теорія термічної

По суті така обробка холодом (запропонована в 1937 р А. П. Гуляєвим) продовжує гартівне охолодження, перерване при кімнатній температурі, яка не є критичною для металу.

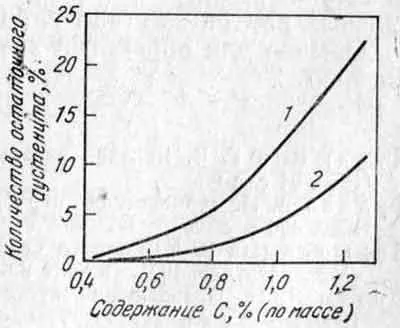

Вплив вмісту вуглецю на кількість залишкового аустеніту в сталі, загартованої з аустенітного стану (по В. Г. Воробйову):

1 - при 20 ° С;
2 - після охолодження до Мк.

У таких виробів, як шарико- й роликопідшипники, калібри і інший вимірювальний інструмент, розміри повинні витримуватися з точністю до мікрона і часткою мікрона. Ці вироби для стабілізації розмірів обробляють холодом. У багатьох випадках навіть не потрібно глибокого охолодження нижче нуля, а досить охолодити загартовану деталь у воді з температурою від + 6 до + 10 ° С.

Інше призначення обробки холодом - підвищення твердості і зносостійкості різального інструменту, штампів та вимірювального інструменту. У швидкорізальної сталі після загартування міститься велика кількість аустеніту (до 25 - 40%). Зрозуміло, що застосування обробки холодом до такої стали особливо ефективно.

Обробка холодом підвищує твердість і зносостійкість і усуває шліфувальні тріщини в цементованних деталях з легованих конструкційних сталей. У високовуглецевого цементованном шарі після гарту міститься значна кількість аустеніту, який зменшує твердість сталі і внаслідок розпаду якого під час шліфування з'являються тріщини.

Зазвичай для обробки холодом потрібні температури не нижче - 80 ° С.

«Теорія термічної обробки металів»,
І.І.Новіков

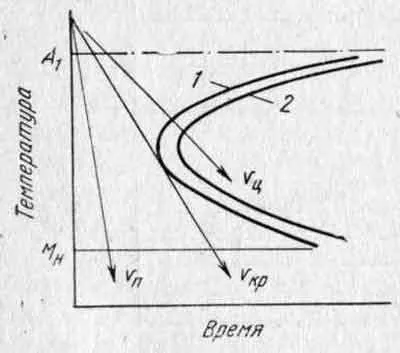

Режим охолодження при загартуванню повинен перш за все забезпечити необхідну глибину прокаливаемости. З іншого боку, режим охолодження повинен бути таким, щоб не виникали сильні гартівні напруги, що призводять до викривлення вироби і утворення гартівних тріщин. Гартівні напруги складаються з термічних і структурних напружень. При загартуванню завжди виникає перепад температур по перетину виробу. Різна величина термічного стиску зовнішніх ...

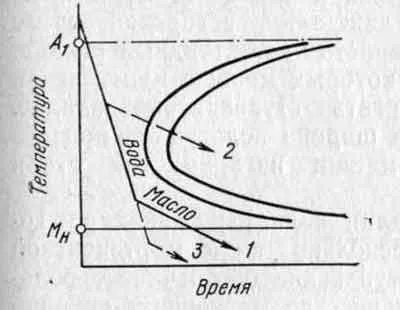

Так як немає такої закаливающей середовища, яка давала б швидке охолодження в інтервалі температур 650 - 400 ° С і повільне охолодження вище і головним чином нижче цього інтервалу, то застосовують різні способи загартування, що забезпечують необхідний режим охолодження. Загартування через воду в масло гарт через воду в масло (гарт в двох середовищах): 1 - нормальний режим; ...

Багато виробів повинні мати високу поверхневу твердість, високу міцність поверхневого шару і в'язку серцевину. Таке поєднання властивостей на поверхні і всередині виробу досягається поверхневої загартуванням. Для поверхневого гартування сталевого виробу необхідно нагріти вище точки Аc3 тільки поверхневий шар заданої товщини. Цей нагрів повинен відбуватися швидко і інтенсивно, щоб серцевина внаслідок теплопровідності теж не прогрілася до ...

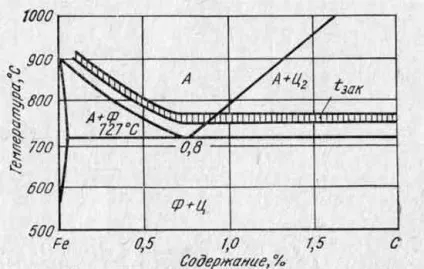

Наскрізний нагрів під загартування Перетворення в сталі при нагріванні описані в Освіті аустеніту при нагріванні. Температури нагріву під загартування вуглецевих сталей можна вибрати по діаграмі стану. Доевтектоїдних стали гартують з температур, що перевищують точку А3 на 30 - 50 ° С. Спадково дрібнозерниста сталь допускає більш високий нагрів. При перегрів спадково грубозернистої стали гарт дає структуру крупноігольчатого ...

Хіт сезону!

Рукавичка для роботи в саду і городі
