Водонагрівач непрямого нагріву плюси, мінуси, пристрій, підключення

У цій статті ми розглянемо не тільки водонагрівач непрямого нагріву. але і підведемо підсумки по вибору водонагрівача, т. к. даною статтею завершується серія про те, як вибрати водонагрівач. А також дізнаємося, як підключити водонагрівач.

Що таке водонагрівач непрямого нагріву?

Водонагрівач непрямого нагріву - це, по-перше, накопичувальний водонагрівач. А по-друге, інша його назва - бойлер непрямого нагріву, так що, зустрівши ці дві назви, знайте, що мова про одне й те ж.

Виглядає водонагрівач непрямого нагріву, будучи встановленим, так:

Нагрівання води в водонагрівачі непрямого нагріву походить від гарячого теплоносія в системі опалення.

Вибирають такий нагрівач зазвичай за обсягом.

Плюси і мінуси водонагрівача непрямого нагріву

Встановлюється водонагрівач непрямого нагріву поряд з опалювальними котлами (як на фото вище), і нагрівання води відбувається тільки при роботі котла, що є мінусом.

Втім, цей мінус легко усунемо правильним підключенням бойлера до котла і взагалі правильним монтажем систем водопостачання та опалення (про що докладно розписано тут. А також не зайве прочитати про причини поганої / неправильної циркуляції теплоносія тут).

А плюс таких водонагрівачів - великі обсяги і хороша теплоізоляція, що дозволяє довго зберігати воду гарячою (за добу температура може знизитися лише градусів на 5!).

Бойлер непрямого нагріву, на відміну від ТЕНових бойлерів і двоконтурних котлів, розрахований на реально тривалий термін експлуатації (50-60 років). Тобто, це дуже надійне і довговічне пристрій. До того ж, не потребує до себе великої уваги в сенсі обслуговування (досить раз на рік доводити температуру води в ньому до максимуму (90 градусів), щоб вбити можливу «мікрофлору» в ньому).

Пристрій водонагрівача непрямого нагріву

Пристрій водонагрівача непрямого нагріву мало чим відрізняється від пристрою накопичувального водонагрівача. Тут також є внутрішній корпус в теплоізоляції і зовнішній корпус (для збільшення клікнути на малюнок):

Бойлери непрямого нагріву випускаються великих обсягів: від 50 л і вище. Тому в корпусі передбачено ревізійне отвір, через яке можна чистити бак.

Бак пов'язаний з системою опалення: є вхід і вихід для циркулюючого теплоносія. Гарячий теплоносій проходить по змійовику, навантаженого в воду, призначену для системи гарячого водопостачання. Вода, більш холодна внизу бака, нагріваючись, піднімається у верхню частину, звідки і забирається до споживачів (душ, ванна, раковини). Зрозуміло, бак підключений і до системи водопроводу, з якої в міру витрати надходить холодна вода.

Магнієвий анод, службовець для захисту внутрішньої поверхні самого бака, розташований вгорі.

Як правильно підключити водонагрівач до системи водопостачання?

Схема підключення водонагрівача до водопроводу однакова для всіх видів водонагрівачів:

У будь-якого водонагрівача є «вхід» для холодної і «вихід» для гарячої води. Вхід підключаємо до системи водопостачання від свердловини або від центральної системи. Вихід - до трубопроводу, по якому повинна надходити гаряча вода до споживачів.

На що входить трубі потрібно обов'язково ставити запобіжний клапан, який повинен йти в комплекті з бойлером. Запобіжний клапан захистить бойлер від гідроударів і від надлишкового тиску, що виникає при нагріванні води. Запобіжний клапан, що йде в комплекті, налаштований вже на той тиск, який допустимо для бойлера (як правило, це 0.6 МПа).

Перед водонагрівачем і після нього повинні бути кульові крани для швидкого від'єднання пристрою від системи.

Перед підключенням водонагрівача потрібно ознайомитися з інструкцією для купленої моделі, т. К. Можуть бути різні «засідки» у вигляді приєднувальних різьби, але розташованих на задній частині корпусу. Тобто, ви не зможете під'єднати труби після того, як закріпіть бойлер на стіні (якщо він підвісний), не знявши його знову. На самому корпусі бойлера можуть бути схеми, що показують порядок циркуляції теплоносія, з цими схемами теж уважно знайомимося.

Підключення бойлера непрямого нагріву

Якщо довжина трубопроводу велика, то спостерігається така ситуація: відкриваємо кран, наприклад, у ванній і чекаємо, поки холодна вода зіллється і потече гаряча. Холодною водою ми начебто і не користуємося при цьому, але по водоміра-то будемо платити як за використану.

Тому бойлер коссвенного нагріву підключається з рециркуляцією, сенс якої в тому, щоб «закільцювати» рух гарячої води у водопроводі, зробити це рух безперервним. І тоді, коли б ми не відкрили кран, з нього буде текти гаряча вода.

Втім, якщо протяжність трубопроводів невелика (в межах 2-3 м від джерела гарячої води до споживачів), то рециркуляцию можна не робити. При більшій відстані - бажано (причина описана вище).

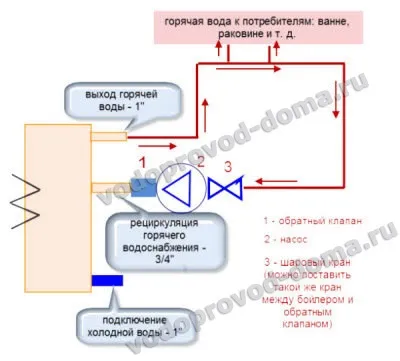

Отже, розглянемо підключення бойлера непрямого нагріву з рециркуляцією:

Головні правила тут такі: головний стояк, що йде від виходу гарячої води, якщо це труба ППР, то діаметр її 32 мм, розводку можна зробити 20 мм і нею ж повернутися до відведення для підключення рециркуляції.

Якщо споживачів багато, то краще не 20 мм, а 25 труба для розведення. Так, для будинку в 600 м2 20-й труби досить. Друга обов'язкова умова - утеплення всього трубопроводу, т. К. Для отримання гарячої води ми витрачаємо енергоресурси (= фінанси), а при довгому трубопроводі будуть великі тепловтрати. Тим більше якщо труба захована в бетон. Утеплювати можна спіненим поліетиленом.

Насос повинен бути з латунним корпусом. Потужність насосів починається від 15 Вт і вище. Вибір потужності насоса залежить від кількості споживачів і протяжності трубопроводу. Особливо мають значення рушникосушки.

Є насоси з таймером, у якого шкала о 24 годині; цим таймером можна запрограмувати робити гарячу воду в необхідний час (коли в ній є потреба, наприклад, вранці для вмивання або ввечері для душа, ванни ...). В інший час насос не працює, вода гаряча не "бігає" по трубах, а значить, не остигає і тому не витрачаються ресурси на нагрів.

Полотенцесушитель повинен підключатися без розриву основної магістралі, а паралельно їй, як радіатори в однотрубної системі. Це потрібно, щоб трубопровід НЕ перервався, якщо полотенцесушитель буде знято.

Якщо підключення споживачів через колектор, то рециркуляцию можна відвести прямо від колектора і до бойлера. А можна і з останнього споживача.

Ще одна схема підключення бойлера непрямого нагріву з рециркуляцією:

Вважаю, не варто пояснювати, що позначають цифри, всі пристрої на схемі легко впізнавані. Для чого тут в системі водопостачання поставили розширювальний бак? Для того ж, для чого його ставлять з системах опалення: нагрів води супроводжується її розширенням, надлишку води потрібно кудись витіснятися, краще вже в розширювальний бак, ніж через з'єднання в трубах.

Не всі бойлери непрямого нагріву призначені для рециркуляції. Ті, які призначені, мають три входи: 1 - для входу холодної води, 2 - для виходу нагрітої води, 3 - для підключення рециркуляції (цей вхід десь посередині корпусу, що і розглядалося на схемах вище).

Чи можна зробити рециркуляцію, якщо на бойлері входів два? Можна: від виходу на бойлері ведемо трубу до споживачів і, повертаючи її, врізати в трубу холодного водопостачання десь недалеко від місця, де вона підключена до бойлера. У цьому місці обов'язково потрібно встановити зворотний клапан, який не дасть холодній воді надходити до споживачів по цій гілці.

Ну, якщо вже торкнулися теми рециркуляції, то розберемо ще пару питань.

Чому б не підключити рециркуляцию до настінного котла, без бойлера?

Можна, можливо. Але при будь-якому відкритті крана (у ванній або на кухні) буде запалюватися газовий пальник, при цьому - вимикатися насос на систему опалення. При частому користуванні водопровідними кранами система опалення буде раз у раз відключатися, що недобре ні для неї, ні для котла.

Щоб такий недолік згладити, бажано мати накопичувальну ємність (не обов'язково бойлер непрямого нагріву), добре теплоизолированную, в якій буде накопичуватися гаряча вода.

Так можна зробити рециркуляцію при наявності рушникосушки:

Тобто труба рециркуляції підключена до полотенцесушителю (або навпаки?), Чому в будь-який час року полотенцесушитель теплий.

Підсумки за вибором водонагрівача

Перед покупкою вам потрібно визначитися, яким енергоносієм буде відбуватися нагрівання води: газом або електрикою.

Якщо газу немає, то, скоріше за все, вибирати між електрикою і ... електрикою (або дровами? - але про зовсім сумне не хочеться :)). І тоді постає питання: проточний або накопичувальний водонагрівач краще.

По правді кажучи, питання не правильний. В правильно сформульованому питанні вже є частина відповіді ...

Правильні питання ось:

- Які потреби за споживанням води у мене (моєї родини)?

- Для яких потреб мені (нам) потрібна вода?

- Чи важлива для мене (нас) економія електроенергії (= грошей)?

Якщо подумує про проточному електронагрівачі, то чи витримає електропроводка? Якщо зупинилися на накопичувальному, то слід для нього доглянути місце - у зв'язку з чималим обсягом агрегату.

Якщо вже є двоконтурний настінний газовий котел, то питань взагалі немає (якщо такий котел дає гарячої води достатня кількість).

Якщо газовий котел підлоговий, одноконтурний, або гарячої води від двоконтурного котла мало, то варто звернути увагу на водонагрівач непрямого нагріву і просто підключити його до котла, про що посилання дані в цій же статті вище.
