Водяний обігрів підлоги все від а до я

Принцип обігріву водяної теплої підлоги за допомогою використання газового котла зводиться до процесу прокладки мережі трубопроводів між підлогою і покриттям підлоги, в якому буде протікати теплова рідина (антифриз або вода). Як нагрівальний елемент в даній системі використовуються труби, прокладені між підлогою, за якими відбувається рух гарячих рідких мас. Температура теплової рідини в 30-50 ° C забезпечить хорошу роботу водяного теплої підлоги. Це і є його відмінною рисою від стандартної радіаторної системи опалення. Тепле повітря від нагрітої підлоги піднімається вгору, обігріваючи приміщення повністю. Зважаючи на велику площі, підлога має велику тепловіддачу, що сприяє збільшенню кількості тепла, що виділяється, яке рівномірно розподіляється по всьому приміщенню. Саме за такою схемою опалює приміщення тепла підлога Рехау.

Роботи по підготовці основи для теплого водяного статі

Перш ніж почати монтаж майбутньої опалювальної конструкції, підлогу необхідно ретельно очистити і по можливості вирівняти. Бетонна стяжка відмінно підійде для вирівнювання великих виступів. Теплоізоляцію теплого водяного статі забезпечують панелі або плити з базальтового волокна або пінополістиролу. Фахівці рекомендують покривати теплоізоляційні плити фольгою з теплоотражающими властивостями, яка має розмітку у вигляді сітки і виступи для укладання і закріплення труб. (Див. Також: Як зробити теплі підлоги будинку своїми руками)

У підвалах і цокольних поверхах слід укладати додатковий шар теплоізоляційного матеріалу. Утеплювач для теплої підлоги має властивість розширюватися, з часом він починає тиснути на стіни. Отже, між підлогою та стінами необхідно передбачити проміжок, в який буде вкладено спеціальна гідроізольований стрічка товщиною 5 мм. Труби повинні закріплюватися до теплоізоляційних плит пружинними скобами U-подібної форми або профільованими планками. Існує два основних способи монтажу водяного статі: настилочний і бетонний.

Характерні особливості бетонної системи обігріву підлоги

Дана система є найбільш поширеним на сьогоднішній день комплексом обігріву теплого водяного статі. Контури труб теплої підлоги заливаються суцільним шаром бетону, що виключає необхідність в додатковому розподілі тепла в системі. Для початку приміщення слід розбити на частини, це визначить кількість необхідних частин для організації опалення. Максимальна площа частини не повинна перевищувати 40 метрів квадратних, а співвідношення між сторонами приміщення - 1: 2.

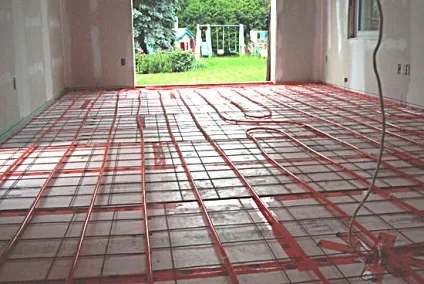

Пристрій теплої водяної підлоги полягає в наступному. Спочатку на підготовлену основу вкладається теплоізоляційний шар, призначенням якого є зберегти теплових втрат внизу. Теплоізоляційний шар повинен бути укладений з щільністю 35 кг / м3 і товщиною 30-150 мм (конкретне значення вищевказаних показників визначають теплові втрати статі і призначення приміщення). По периметру кімнати вкладається демпферна стрічка, що компенсує розширення стяжки. Далі все приміщення затьмарюється щільною поліетиленовою плівкою. Укладається арматурна сітка (діаметр арматури 3-5 мм, розмір осередків 130х160 мм). Можливий варіант прокладки подвійного армування поверх труб теплого покриття такої ж сіткою. Це значно підвищить показники стійкості і витривалості статі. З кроком 125-300 мм труби укладаються по поверхні. Крок визначається діаметром труб і потребою приміщення, в якому планується монтаж теплих підлог. Труба кріпиться за допомогою хомутів з високоміцного пластика в місцях знаходження компенсаційних швів. Теплова труба захищається гофрованої від всіляких механічних пошкоджень. (Див. Також: Тепла підлога на балконі своїми руками)

Існує кілька різновидів схем розміщення труб в теплій підлозі:

- спіраль зі зміщеним центром.

В процесі монтажу труб традиційним способом (змійовик) подача теплоносія виробляється від зовнішньої стіни. Причиною тому є підвищений рівень тепловтрати в порівнянні з центральною частиною приміщення. Проте, такий контур не дає можливості розподілити тепло нерівномірно. Ситуацію, що склалася можна легко виправити облаштуванням петлі у формі спіралі або спареного змійовика, до речі, експлуатація теплої підлоги в даному випадку буде найдовговічнішою. У місцевості біля зовнішніх стін будівлі (де в найбільшій мірі відчувається холод) рекомендується вкорочувати крок укладання труби, це дозволить компенсувати підвищені витрати тепла.

Крок закладки труби повинен розраховуватися в кожному випадку індивідуально. Для довідки, він не повинен перевищувати 30 см. В іншому випадку можлива ситуація нерівномірного нагрівання поверхні підлоги, що тягне за собою виникнення теплих і холодних смуг. Для того щоб вищевказані смуги не відчувається людьми, різниця температур по довжині стопи повинна не перевищувати 3-4 ° С. Подібні температурні показники необхідно враховувати в процесі розрахунку системи водяного опалення. Також не варто подовжувати контур петлі (оптимальне значення 100 метрів), порушення правил може спричинити за собою значні гідравлічні втрати в системі. Отже, ділянки, що мають велику площу (перевищують 20 метрів квадратних) слід обігрівати петлями, укладеними в кілька рядів. Зверніть увагу, що кожна петля повинна бути окремо приєднана до розподільного колектора.

Пристрій теплої водяної підлоги вимагає опресування системи. У комплекс заходів входить ряд випробувань на герметичність і відсутність патьоків рідини. Протягом доби система повинна перебувати під зазнають тиском в 3-5 бар. Після того як система опалення пройшла всі випробування на герметичність, починають заливати її бетоном. Слід пам'ятати, що рідина в системі повинна перебувати до останнього дня проведення монтажних робіт. Стяжка з бетону проводиться за допомогою теплорозподільчих матеріалів. Заливати її необхідно при кімнатній температурі. Тепла підлога від центрального опалення прогріватися не повинен. Можливо два різновиди розчину: пескобетон або цементно-піщаний. (Див. Також: Специфіка водяній опалювальної системи)

Система теплої водяної підлоги включається для виконання тестового прогону після остаточного висихання розчину. В середньому, процес висихання становить 25-28 днів. Включення теплої підлоги додасть розчину ще більшої міцності, до робочого режиму температуру слід підвищувати протягом трьох діб. Заключним етапом, коли основа і утеплювач для теплої підлоги готові, є чистове покриття бетонної стяжки обраним матеріалом. Найкращим варіантом стане керамічна плитка. У випадку з паркетним, килимовим або іншим видом еластичного покриття необхідно вибирати матеріал, який має маркування «для системи теплої підлоги».

Особливості настилочний системи водяного теплого покриття

Якщо по ряду причин виконання бетонної стяжки не представляється можливим (неприпустимі навантаження, висота приміщення), слід віддати перевагу установці настильній системи для теплої водяної підлоги. Вона відмінно підійде для будь-яких різновидів і типів будівель, що мають несучі конструкції (навіть дерев'яні будинки). Другим назвою настилочний системи опалення є полістирольна, за специфікою дії вона нагадує тепла підлога від центрального опалення.

У плані установки полістирольна система є найлегшим комплексом теплого водяного покриття. Грунтується система на плитах з полістиролу 50х450х1000 з готовими прямими або поворотними пазами, які слід укладати на тонкі пластини з алюмінію, що відповідають за розподіл тепла. Рівномірному розподілу тепла по всій площі підлоги в системі настилу сприяють пази для розміщення теплової труби в алюмінієвій пластині. Правильна експлуатація теплої підлоги вимагає укладання пластин з кроком рівним 15 або 30 см. (Див. Також: Тепла підлога на дачі своїми руками)

Конструкція пластини передбачає наявність спеціального розділу, щільно прилягає до труби. Далі алюмінієві пластини закладають і приклеюють до полістирольних плит з пазами. Після виконання вищевказаних операцій монтується фінішне підлогове покриття. Це може бути паркет або ламінат з товщиною 0,9-2 см (між пластинами і матеріалом повинна прокладатися вологопоглинаючі картонна прокладка). У разі використання керамічної плитки, лінолеуму або плити з полівінілхлориду під них повинна укладатися гіпсоволокниста плита з товщиною мінімум 10 мм.

Плити укладаються за принципом мозаїки, це дозволить виключити утворення ефекту угнутості або опуклості покриття. Крок закладки розраховується з урахуванням ряду факторів: розмір віконних рам, тепловтрати будівлі, поверховість, ступінь утеплення стіни. Наприклад, тепла підлога Рехау потребує товщині теплоізоляційного шару рівної термічному опору, що розраховується на стадії проектування (приблизно 40-90 мм). Для забезпечення якісного прогріву поверхні, підлогу необхідно покрити на 80%.
