Опалювальне газове обладнання приватного будинку вимагає ретельно продуманої і змонтованої відводить системи диму і газу. Сьогодні димохід це не просто блискуча труба. Беріть крутіше! Це ціле спорудження, залежне від ККД котла і забезпечує безпеку системи опалення. Без перебільшення можна сказати: для хорошого котла необхідна хороший димохід і труба.

Золоті правила установки витяжок і димоходів

Не викликає сумніву факт, що зібрана труба для витяжки котла, призначена для відведення продуктів горіння (газ і дим), являє собою конструктивний елемент складної системи.

Витяжка для газового котла, труба для витяжки, встановлюємо правильно, робимо своїми руками

Маючи уявлення про основні елементи та пристрої димоходу можна бути впевненим, що нормальна експлуатація системи опалення буде забезпечена. Увага повинна бути заточене на узгодження установки елементів витяжки котла.

Крім того, хороша тяга витяжки або димоходу це запорука ефективного використання енергії горіння, а зручність конструкції конденсатосборника це позбавлення від зайвих проблем. Тому щільності прилягання монтажних частин елементів приділяють підвищену увагу.

Перед початком монтажу і установки труби для котла рекомендується вибрати і обгрунтувати варіант димоходу.

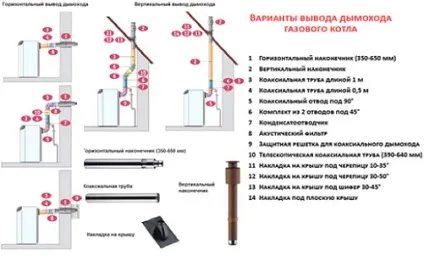

Варіанти димоходів витяжки для газового котла

Існує кілька варіантів пристрою димоходів. Нагадаємо, що це такі види:

• конструкція з нержавіючої труби

• презентабельний коаксіальний димохід.

Цегляний димохід являє собою складну і трудомістку у виконанні конструкцію високу собівартість. Але з плином часу витяжка для котла в приватному будинку у вигляді цегляної труби втратила привабливість і актуальність для забудовників.

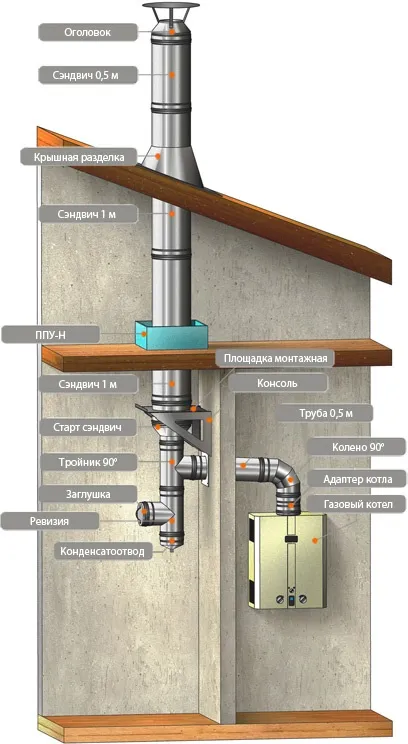

Варіант конструкції димоходу з нержавіючої труби, виконаний у вигляді сендвіч системи, викликає активний інтерес, тому більш затребуваний і доступний для самостійного монтажу. Підбір труб для газових котлів з нержавійки забезпечує багатий модельний ряд продукції.

Димохід керамічний поки не знайшов своїх масових шанувальників.

Однак, даний тип димоходу здатний забезпечити пожежну безпеку за доступною ціною.

Презентабельність зовнішнього вигляду коаксіального димоходу дає відчуття, що ми маємо справу з солідним «однотрубніком», що забезпечує хороші експлуатаційні показники опалювальних газових систем.

Установка будь-якої конструкції димоходу вимагає відповідності нормативним вимогам СНиП 2.04.05-91 іДБН В.2.5-20-200. забезпечують правильність проведення під'єднання за типовою схемою витяжки котла.

Схеми і пристрій витяжки газового котла

Практична схема і пристрій витяжки газового котла передбачає наявність наступних елементів:

• перехідника, що здійснює з'єднання газового котла і труби димоходу

• телескопічних труб різного діаметру

• стінових кріплень (кронштейна і хомута)

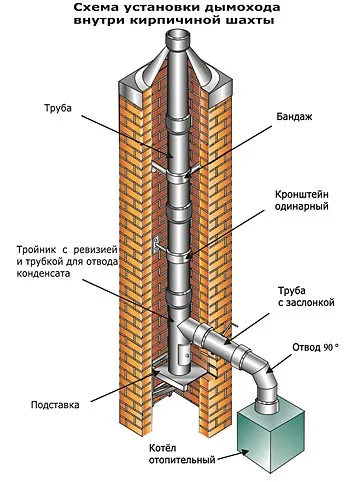

• трійника з ревізією для видалення накопичився конденсату

• відводів і наконечників.

Порядок установки витяжки газового котла настінного або підлогового виконання заснований на базових схемах підключення з використанням стандартних патрубків 1/2 "і 3/4". При бажанні зробити підключення можливо власноруч, скориставшись базової схемою підключення.

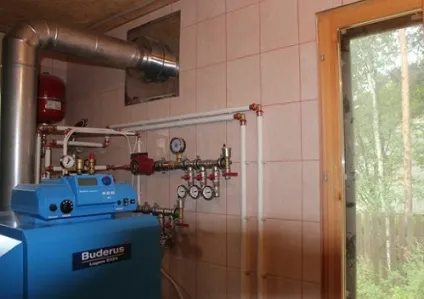

Як підключити трубу витяжки настінного котла

Базова схема підключення і установка витяжки газового котла настінного складається з таких етапів:

• монтажу котла і його закріплення на кронштейни

• підключення опалювального контура

• приєднання до мережі ХВП

• підключення до магістралі газу.

Газові котли настінного і підлогового виконання оснащені стандартним розташуванням патрубків (вхідних і вихідних), що дозволяє зробити підключення всіх контурів: основного робочого, водопостачання та газопостачання. Патрубок в центрі призначений для підключення до газової магістралі, зліва і праворуч розташовані патрубки для підключення ХВП.

Для підключення газоходних каналу (витяжки) до магістрального газопроводу використовують гофрований шланг з нержавіючої сталі.

Принципи та види установки газових димоходів

Залежно від типу проходу димоходу, труба для витяжки забезпечена різними ущільнювачами, фітингами та накладками. Принцип установки димоходу витяжки полягає в створенні магістралі для прокладки труби, її монтажі і фіксації, а також герметизації місця стикування зі стіною або покрівлею.

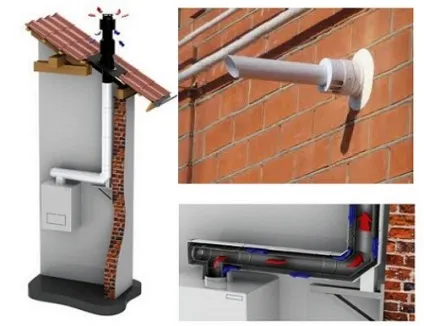

Існує кілька видів установки газових димоходів:

• горизонтальний прохід через стіну

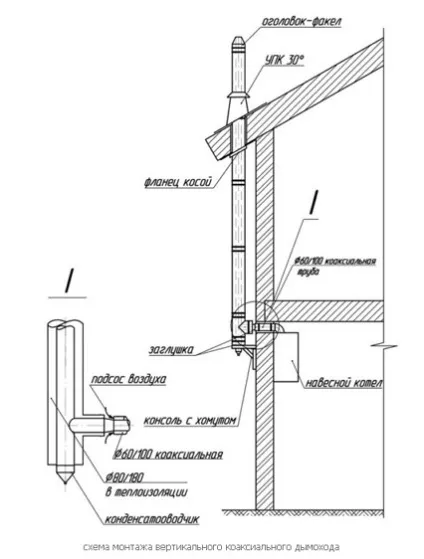

• вертикальний прохід крізь покрівлю, дах і стіну.

Проектування виду установки диктує підбір комплектів обладнання.

Конструктивно витяжна труба для витяжки складається з елементів:

• подовжувачів димоходу у вхідній і випускний частинах

• впускний димовідвідної труби

• адаптера для під'єднання

Всі дії по приєднанню гофрованих труб і шлангів виробляють шляхом установки всередину ущільнювальної прокладки і закручування накидних гайок. Подальша герметизація з'єднань ущільнювачами різьблення забезпечить надійність працездатності димоходу.

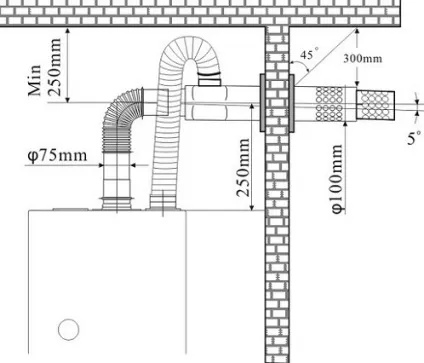

димохід коаксіальний горизонтального проходу

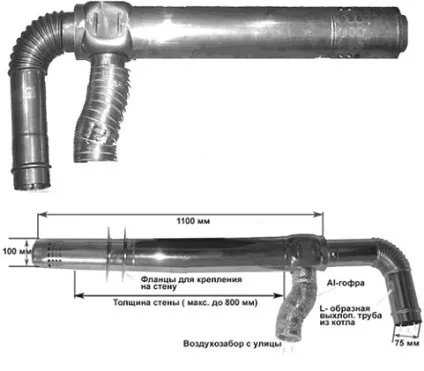

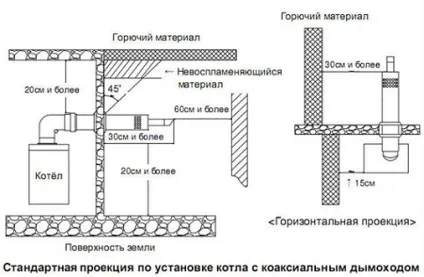

Установка коаксіального димоходу горизонтального проходу не вимагає спеціальних пристосувань, досить скористатися інструкцією і комплектом поставки від виробника. У більшості випадків, димохід і труби встановлюють спільно з котлом опалення.

Комплекти горизонтального проходу димоходів через стіну, наприклад, коаксіального Vaillant серії Turbo TEC (Pro / Plus) призначені для забору та відведення продуктів згоряння поза приміщенням, де розташований котел. У комплект димоходу входять:

• декоративні манжети для оформлення ділянки проходу

• подовжувач ділянку (довжина до 800 мм) труби
