Виготовлення та збирання дверних блоків

Двері по конструкції розрізняють рамкові і щитові. Рамкові двері складаються з обв'язки (брусків) і заповнювач (фільонки). У зв'язку з тим що виготовлення рамкових дверей трудомістко і, крім того, потрібно пиломатеріал підвищеної сортності, витрата деревини в два рази більше, ніж на двері щитової конструкції, застосування їх обмежується.

Щитові двері (див. Схему нижче) представляють собою рамку, заповнену серединками різних конструкцій, облицьовану з обох сторін фанерою або твердої деревоволокнистої плитою 5 товщиною 3. 4 мм. Полотна дверей 1 володіють хорошими звукоізоляційними якостями, міцні, формостійкі, гігієнічні і зручні в експлуатації.

За призначенням розрізняють зовнішні і внутрішні двері. а за зовнішнім виглядом - глухі і засклені. Виготовляють двері з обкладанням 6 або без неї. Дверні блоки можуть бути одне- і двопільні, праві і ліві.

Щитові двері можуть бути із суцільним, мелкопустотним і стільниковим заповненням полотна. Двері зовнішні та вхідні в квартиру робляться із суцільним заповненням серединки. Полотна дверей виготовляють товщиною 40 мм.

Дверні блоки для внутрішніх дверей виготовляють без порога, а на¬ружние можуть бути з порогом або без нього.

а - загальний вигляд, б - розтину середніх притворів полотен двопільних щитових дверей, в - перетину дверних полотен по крайках; 1 - полотно, 2 - нащельник, 3 - розкладка по склу, 4 - скло, 5 - облицювання, 6 - обкладка.

Двері дерев'яні зовнішні для житлових і громадських будівель (див. Схему нижче) в залежності від призначення поділяються на вхідні та тамбурні (Н), службові (С), люки і лази (Л). Двері типу Н виготовляються щитовими або рамковими, а типів С і Л - з щитовими полотнами. Щитові двері можуть виготовлятися з рейкової обшивкою. Двері типів Н і С роблять однопільними, двопільними, заскленими або глухими, з порогом або без нього. Нижні частини полотен дверей типу Н захищають дерев'яними планками товщиною 16. 19 мм, смугами декоративного паперово-шаруватого пластику товщиною 1,3. 2,5 мм або надтвердих деревоволокнистих плит товщиною 3,2. 4 мм або тонкої оцинкованої сталлю. Для скління використовують скла товщиною 4. 5 мм.

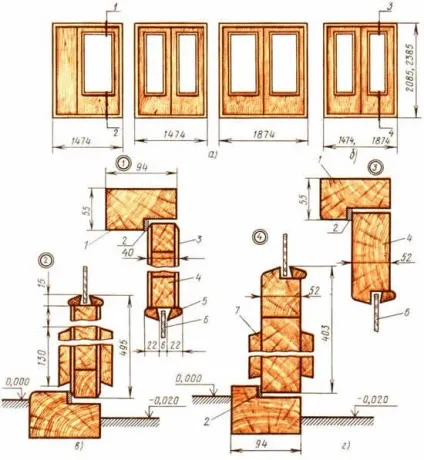

Двері дерев'яні зовнішні для житлових і громадських будівель

а - щитові, б - рамкові, в - перетину щитових дверей, г - розтину рамкових дверей; 1 - брусок коробки, 2 - ущільнююча прокладка, 3 - облицювання з твердих деревоволокнистих плит, 4 - полотно дверей, 5 - розкладка по склу, 6 - стекло, 7 - захисна планка.

Технологічний процес виготовлення щитових дверних блоків складається з наступних основних операцій: виготовлення рамок і заповнювача (серединки щита); заповнення рамок; розкрою облицювальний матеріал; склеювання щитів двері; обробки щитів по периметру; постановки обкладок і розкладок; виготовлення дверної коробки; навішування двері в коробку; обробки дверного блоку.

Рамки, використовувані в якості каркаса, виготовляють з оброблених брусків перетином 40. 60 х 32. 34 мм. Бруски рамки в кутах з'єднують на шип або впритул кріплять скріпками.

Для виготовлення заскленої двері роблять дві рамки: зовнішню і внутрішню, причому перетин брусків внутрішньої рамки повинне бути таким же, як перетин брусків зовнішньої рамки.

Як матеріал для виготовлення заповнювача серединки застосовують маломірні пиломатеріали та відходи виробництва, які йдуть на виготовлення брусків і рейок для суцільних і розріджених серединок, відходи фанери і твердої деревоволокнистої плити товщиною 3. 4 мм (для стільникового заповнення і заповнення у вигляді ламаної смуги). Рейки для серединок повинні бути Окоро і без гострого обзола і гнилі.

Щити із суцільним заповненням виготовляють наступним чином. Після складання рамки на неї накладають облицювання (фанеру або тверду деревоволокнистих плит), попередньо намазаний клеєм, і прикріплюють до рамки дрібними цвяхами довжиною 20. 25 мм. Після закріплення облицювання рамку перевертають і весь внутрішній простір заповнюють рейками товщиною, що відповідає товщині рамки. При укладанні рейок треба стежити за тим, щоб вони були щільно притиснуті одна до одної, а стики рейок розташовувалися вразбежку. Після заповнення рамки рейками її накривають зверху іншим листом облицювальний матеріал (попередньо намазаний клеєм), який прикріплюють дрібними цвяхами з чотирьох кутів. При виготовленні щита з розрідженим заповненням рамки заповнюють не суцільно, а з проміжками. У щитах зі стільниковим заповненням осередку роблять розміром не більше 40 х 40 мм, так як при великих розмірах осередків облицювальний матеріал втягується.

При застосуванні некаліброваних рейок заповнення (неоднаковою товщини), а також при використанні клеїв з малим сухим залишком у дверей виходить хвиляста поверхня. Тому рейки заповнення повинні мати однакову товщину, а в поперечних брусках рамки (каркаса) полотна двері прорізають пази або висвердлюють отвори діаметром 10 мм для виходу пари, що утворюється в процесі пресування при полімеризації клею.

Після заповнення рамки щити для дверей склеюють в холодних механічних або гарячих гідравлічних пресах. У першому випадку процес склеювання щитів становить 6. 12 год, у другому - до 15 хв.

Після склеювання в гарячому гідравлічному пресі щити витримують на подстопном місці протягом 12. 24 год, потім передають на обробку по периметру і постановку обкладок і розкладок.

Обробка щитів дверей по периметру і постановка обкладок і розкладок включають в себе обпилювання щита, вибірку паза під обкладку, шліфування поверхонь, установку на клею обкладок по периметру і розкладок по склу (в засклених дверях).

Обпилювання щита двері і вибірку паза під обкладку виробляють на круглопилкових і фрезерних верстатах або на форматному концеравнітельном верстаті, потім ставлять по периметру обкладки і після відповідної витримки, необхідної для схоплювання клею, шліфують площини на трьохциліндровому шліфувальному верстаті, потім в засклених дверях ставлять на шпильки розкладки по склу.

Деталі коробки виготовляють наступним чином. Розкроюють пиломатеріал по довжині і ширині, отримані заготовки фрезерують (фугують) на фуговальних верстатах, а потім обробляють з чотирьох сторін на чотирибічному поздовжньо-фрезерному верстаті зі створенням чверті, після чого на шипорезних верстатах заріжуть шипи у вертикальних брусках і вушка в горизонтальних. До зарезки шипів в брусках, що мають дефекти, закладають сучки. Після цього в одному з вертикальних брусків в залежності від виду навішування (правого і лівого) вибирають гнізда під петлі і ставлять напівпетлі, а в іншому бруску коробки вибирають гнізда для постановки планки під замок. Збирають коробку в складальному верстаті (вайми) на клею і нагелях.

Установка (вгонка) двері в коробку полягає в підгонці полотна до коробки, навішуванні полотна на раніше встановлені напівпетлі, зачистці провисання і інших нерівностей. Перед навішуванням двопільних дверей відбирають фальци по створу дверей на фрезерному верстаті, а потім дверні полотна складають разом і навішують в коробку. Зазор в місцях створу, необхідний для шару фарби, повинен бути не більше 2 мм. Перекривають його шляхом установки нащельников на клею і шурупах. Навішують двері в коробку на робочому місці, а при великому обсязі виробництва на конвеєрах. При навішуванні необхідно ретельно підганяти двері до чверті. Навешенная двері не повинні пружинити при відкриванні та закриванні. Перекіс двері після навішування може бути не більше 2 мм. Вона повинна вільно обертатися на петлях.

Навішують кожне полотно дверей на дві або три петлі, причому стрижні верхньої та нижньої петель повинні бути на одній вертикальній осі.

При установці замків з ручками вісь ручки повинна збігатися з віссю ключевіни. Гніздо під замок вибирають за шаблоном електросверлільной машинкою за кілька прийомів. Планки замків і личинки врізають врівень з поверхнею брусків коробки двері.

Двері, облицьовані фанерою або твердої деревоволокнистої плитою, фарбують олійними фарбами (білилами) або емалями.
