У малоповерховому будівництві все частіше стали застосовуватись шлакоблоки, як гідна альтернатива традиційним стінових матеріалів. Шлакоблок відрізняється від цегли в першу чергу розмірами, які дозволяють проводити будівництво в найкоротші терміни. Дуже багато в цілях економії вважають за краще виготовляти шлакоблок самостійно, не витрачаючись на його покупку, а хтось сформував невеликий бізнес з виробництва шлакоблоків.

Як зробити верстат для шлакоблоку

Спочатку визначимося, які цілі ми ставимо перед собою. Якщо нам потрібно побудувати господарське приміщення невеликих розмірів, сарай, літню кухню або тимчасову будівлю, це справа одна. У тому ж випадку, якщо ми збираємося продавати шлакоблок, то підхід до його виготовлення повинен бути зовсім іншим. По-перше, масове виробництво шлакоблоку вимагає стабільності рецептури, інакше виготовити якісний шлакоблок буде просто неможливо. По-друге, верстат для виготовлення шлакоблоку своїми руками креслення якого ми привели прямо тут, не призначений для багатосерійного виробництва за цілком зрозумілих причин.

Надійність і продуктивність верстата, зібраного з чого попало, не йде ні в яке порівняння з верстатом, виготовленим в умовах виробництва, де є хоча б натяк на гарантію якості. Проте, виготовити пару сотень шлакоблоків не забороняє нікому поки що, тож ми представляємо креслення з розмірами для вибростанка.

Технологія виготовлення шлакоблоку своїми руками

Виготовити шлакоблок можна і в курнику, смотря какие вимоги щодо якості до нього пред'являти. Загальні принципи і технологія виготовлення шлакоблоку ніяк не відрізняється від промислової. Шлакоблок має стандартні розміри, форму і характеристики. Форми ми домогтися зможемо і самостійно, в залежності від рівня майстерності і ступенем володіння зварюванням, токарним верстатом, болгаркою і елементарним слюсарним інструментом.

Як би там не було, а шлакоблок повинен бути розмірами 39х19х188, мати три отвори в тілі. Це як лінійні характеристики. Якщо говорити про фізико-технічних, то немає ніякої гарантії, що гаражний шлакоблок буде відповідати стандартам. У будь-якому випадку, він буде відрізнятися від промислового, добре це, чи погано.

Для виготовлення суміші під шлакоблок використовують такі матеріали:

Правильний шлакоблок вийде тільки методом вібропресування, з яким варто ознайомитися детальніше.

Що таке вибропресс

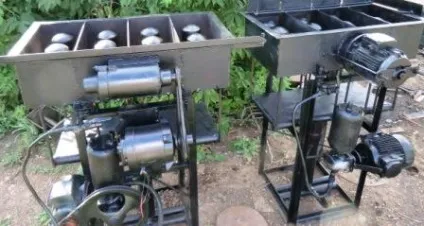

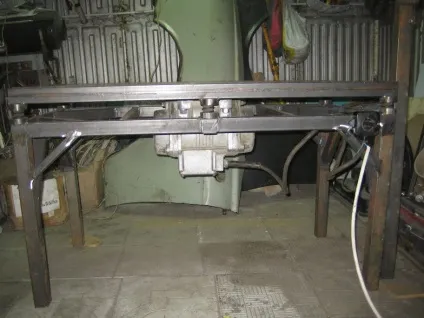

Грубо кажучи, вибропресс - це потужний стіл, стільниця якого підвішена на пружинах або іншим способом. Вібрація стільниці відбувається за рахунок зміщення центру ваги у ексцентрики, який прикріплений до вихідного валу двигуна.

Є кілька видів підвішування віброплити - пружинна підвіска, на гумових подушках, але тросах. Міцна станина повинна надійно і стійко стояти на землі, в той час, як виброплита ущільнює шлакобетонну суміш. У верстатах, виготовлених промисловим способом, балансир зі зміщеним центром ваги встановлений безпосередньо під виброплитой, і жорстко до неї кріпиться. Саморобні вібростоли використовують різні схеми приводу балансира, але переважно, це ремінний привід, причому така конструкція надійністю і якістю виготовлення шлакоблоку.

Як виготовити матрицю своїми руками

Форма для виготовлення шлакоблоку - найголовніше в процесі і найголовніше в комплектації верстата. Без правильної форми весь сенс самостійного виготовлення шлакоблоку перетворюється на безплідний кружок Умілі руки. Чим більше нерівностей та пустот буде в шлакоблоків, тим довше буде зводитися стіна, і тим неякісним буде кладка. В процесі виготовлення на вибростоле шлакобетон має властивість сідати, і це цілком природно, оскільки вся суть вібростола в тому, щоб максимально ущільнити розчин, прогнавши з нього все повітря.

Якщо матриця не буде це враховувати, шлакоблоки будуть різних розмірів, і нормальну кладку з них виконати буде дуже проблематично. Тому в професійних верстатах застосовують ще й пресс для швидкої стабілізації суміші. Креслення матриці і покроковий процес її виготовлення пояснень не вимагають. На фото все прекрасно видно, а дотримуючись ці розміри, ви отримаєте ідеальний шлакоблок.

Склад суміші для шлакоблоку

Єдиного універсального складу немає. Найголовніша складова шлакобетону - цемент. Шлаком може виступати будь-якій матеріал:

• зола вугільна;
• шлак доменний;
• керамзит;
• гранульований шлак;
• шлак котельний;
• оброблені тирсу.

А також найрізноманітніші суміші з цих шлаків. Цемент беруть, як правило, марки М400, а пісок кращий просіяний кварцовий. Обов'язково в розчин додають пластифікатори, що модифікують присадки, що змінюють властивості шлакобетону в залежності від конкретних обставин. Пропорції при змішуванні рекомендують дотримувати таких:

• шлак - 7 частин;
• цемент М400 - 1,5 частини;
• пісок - 2 частини;
• вода - по необхідності, але не більше 3-х частин.


Як бачимо, з виготовленням шлакоблоку своїми руками не так усе просто, але якщо постаратися і проявити терпіння і майстерність, обов'язково все вийде.
