Розрахунок еквівалентної ємності електричного кола
Вимоги під час виконання завдання.
1. Накреслити схему. Позначити елементи схеми.
2. Переписати умову завдання.
3. Вказати невідомі параметри.
4. Рішення виконувати поетапно, викреслювати схеми заміщення і робити пояснення.
Методичні рекомендації щодо виконання завдання 1.
Для виконання даної роботи необхідно знати розрахункові формули послідовного і паралельного з'єднання конденсаторів.
Схеми з'єднання ємнісних елементів.
Малюнок 1-Схема послідовного з'єднання конденсаторів
Для схеми з двох конденсаторів: Cекв =
Малюнок 2-Схема паралельного з'єднання конденсаторів
Паралельне з'єднання: Cекв = C1 + C2 + C3
Розрахунок еквівалентного опору

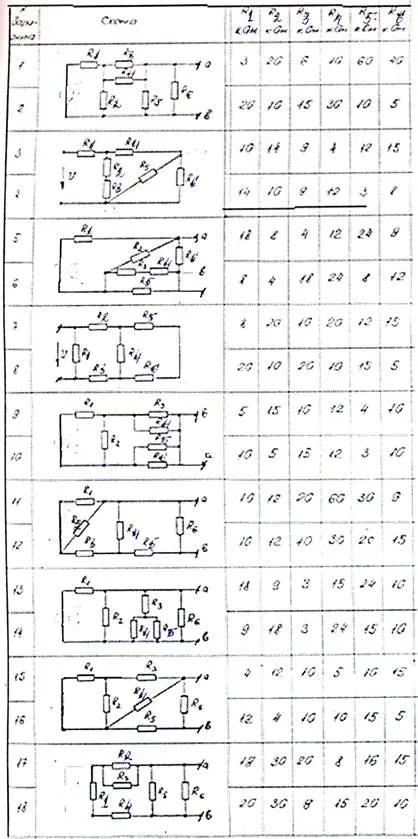

Виконати розрахунки еквівалентної опору кола. Схему і дані для розрахунків узяти з таблиці 1.
Вимоги під час виконання завдання.
1. Накреслити схему. Позначити елементи схеми.
2. Переписати умову завдання.
3. Вказати невідомі параметри.
4. Рішення виконувати поетапно, викреслювати схеми заміщення і робити пояснення.
Продовження таблиці 1.
Методичні рекомендації щодо виконання завдання 2.
Для виконання даної роботи необхідно знати розрахункові формули послідовного і паралельного з'єднання резисторів.
Послідовне з'єднання: Rекв = R1 + R2 + R3
Для схеми з двох резисторів: Rекв =
Розрахунок складних електричних ланцюгів за допомогою

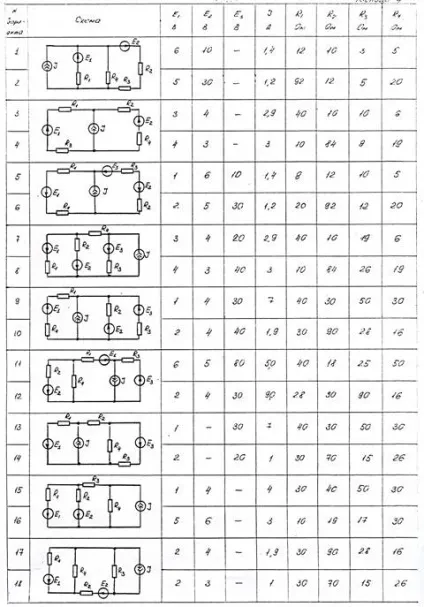

Виконати розрахунки по визначенню струмів в гілках електричного кола. Дані для розрахунків за варіантами взяти в таблиці.
Виконуючи дане завдання, опрацювати порядок розрахунків за методичними вказівками.
Продовження таблиці 1
