ексцентриковий механізм

Подібно кривошипно-повзуни ра-ботает ексцентриковий механізм, в якому роль кривошипа виконує ексцентрик, укріплений на ведучому валу. Циліндрична поверхня ексцентрика 2 (рис. 35) вільно охоплення-ється хомутом 1 і бугелем 3, до кото-рому прикріплений шатун 4, передаю-щий під час обертання ведучого ва-ла поступальний рух повзуна 5. На відміну від кривошипно-ползунного ексцентриковий механізм не може перетворювати зворотно поступальний рух повзуна в обертальний рух ексцентрика внаслідок того, що між хомутом і ексцентриком, незважаючи на наявність мастила, залишається достатня тертя, щоб перешкоджати руху.

З цієї причини ексцентриковий механізм застосовують тільки в тих машинах, де необхідно обертов-тельное рух перетворювати в зворотно-поступальний рух і створювати невеликий хід ис-виконавчими органу при значи-них силах. До таких машин відносяться штампи, преси та ін.

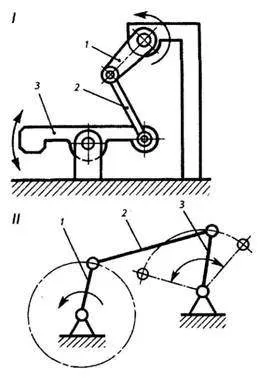

Кривошипно коромисла. Коромисло - ланка важільного механізму і пред-ставлять собою деталь у вигляді двуплечевого важеля, що коливається біля середньої нерухомої осі на стійці. На рис. 36 представлені конструк-тивная (I) і кінематична (II) схеми такого механізму. Кривошип 1 мо-же здійснювати обертальний рух. Кінематична ланцюжок: кривошип 1, шатун 2 і коромисло 3, пов'язана шарнірними зчленуваннями, за-ставлять коромисло здійснювати рухи, що гойдають навколо неподвиж-ної осі на стійці.

Застосовують кривошипно коромисла в ресорних підвіс-ках паровозів, вагонів, в конструкціях машин для випробування матеріалів, ваг, бурових верстатів та ін.
