вентиляція каналізації

Вентиляція каналізації має два основні завдання:
1. Видалення неприємних запахів з септика не обладнаного своєї власної вентиляцією, видалення запахів з магістралі каналізації.
2. Перешкода розрідженню повітря в каналізаційних трубах. Якщо стоки при зливі води в каналізацію повністю перекривають просвіт каналізаційної труби, то вони можуть виконати роль поршня в шприці і висмоктати воду з сифонів в сантехнічних приладах. Таким чином в приміщення можуть проникнути неприємні запахи з каналізації. Діаметр вентиляційної труби повинен як мінімум бути рівним діаметру каналізаційного стояка. Якщо каналізація виконана трубами діаметром 110мм, то і вентиляційний стояк повинен бути з таких же труб. Вентиляція каналізації виводиться на покрівлю.

Допускається влаштовувати витяжну частину для об'єднаній поверху групи з 4-х і більше стояков.Прі об'єднанні групи стояків єдиної витяжної частиною її діаметр і діаметри ділянок збірного вентиляційного трубопроводу слід приймати рівними найбільшому діаметру стояка з об'єднаній групи. Ділянки збірного вентиляційного трубопроводу слід прокладати з ухилом в сторони стояків, забезпечуючи стік конденсату. У неопалюваних горищах ці трубопроводи слід теплоізолювати. Установка в гирлі витяжної частини стояка опорів у вигляді дефлекторів (флюгарка, простий ковпак і т.п.) забороняється (пункт 8.2.18). Висота витяжної частини на експлуатованих покрівлях повинна бути не менше 3 м, але при цьому витяжка повинна об'єднувати не менше 4-х стояків. При неможливості виконання цієї умови каналізаційні стояки не слід виводити вище покрівлі, в цьому випадку кожен стояк повинен закінчуватися вентиляційним клапаном (пропускає повітря тільки в одну сторону - в стояк).

Оскільки в українських нормативах детально технічні рішення не наводяться, ми розглянемо варіанти організації вентиляції каналізації по закордонних будівельним нормам (Стандарти Австралії і Нової Зеландії AS / NZS 3500.5 Section 4. Plumbing and drainage):

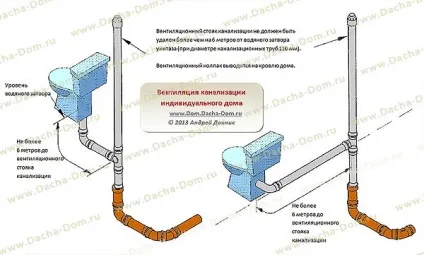

Схема №1 Вентиляція каналізаційної магістралі, об'єднана з вентиляцією відводів до сантехнічних приладів.

Якщо сантехнічні прилади віддалені від вентиляційного стояка більш ніж на 6 метрів при діаметрі каналізаційної труби 110 мм або більше ніж на 3,5 метра при діаметрі каналізаційних труб 50 мм і менше, або більше, ніж на 1,5 метра при діаметрі каналізаційних труб 32 мм , то на кожному індивідуальному відвід каналізації для сантехнічного приладу потрібно встановити окремий вентиляційний висновок або вакуумний клапан для перешкоди розрідженню в каналізаційних трубах.

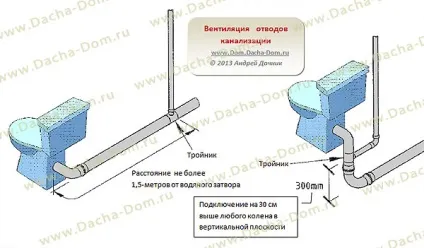

Схема №2 Вентиляція каналізаційних відводів віддалених від вентиляції магістральної каналізації.

Вентиляційний відведення підключається в загальну вентиляцію каналізації, яка виводиться на покрівлю будівлі. Макисмально вентиляційний відведення каналізації можна видаляти на 1,5 метра від водяного затвора сантехнічного приладу. Також вентиляційний відведення каналізації повинен бути розташований мінімум на 30 см вище за будь-коліна каналізації у вертикальній площині:

Схема №3 Розташування вентиляційних відводів каналізації.

Варіантом протидії розрідженню в каналізаційних підводках сантехнічних приладів за винятком унітазу є висновок каналізаційних стоків в санвузлі в проміжний загальний трап (Gully trap).

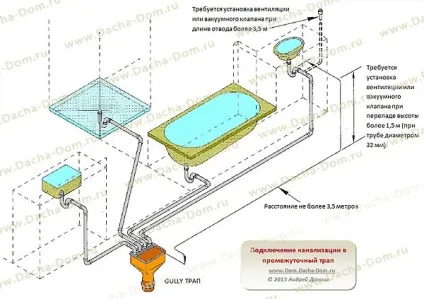

Схема №4 Варіант відведення каналізаційних стоків через загальний Gully трап.

Gully трап повинен мати вихід в каналізаційну трубу діаметром 110 мм мінімум і мати товщину водяного затвора не менше 65 мм. Як мінімум одна каналізаційна труба, що входить в Gully трап повинна мати вентиляцію, щоб уникнути завоздушіванія. Зрізи входять труб повинні бути розташовані на 20 мм вище водяного затвора і на 20 мм нижче решітки трапа. Рівень водяного затвора повинен бути як мінімум на 60 мм нижче верхнього зрізу трапа. Над трапом має бути як мінімум 60 см вільного простору для обслуговування.

Gully трап не є рідкістю вУкаіни. Наприклад, такі трапи встановлені в санвузлах номерів люкс туристично-готельного комплексу "Ясная Поляна" в Тульській області. Трап потрібно регулярно прочищати, щоб уникнути засмічення і переливу стічних вод в приміщення. З недоліків такого виду трапів: шум зливається з труб води, можливість засмічення, ізлівов води в приміщення, запах з відкритих зливних труб від сантехнічних приладів.

Сантехнічний прилад або побутова техніка

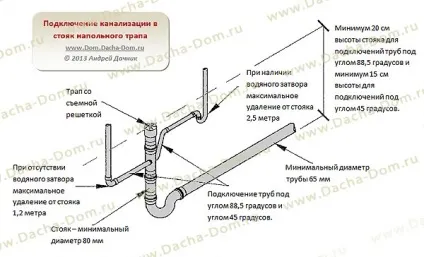

Іншим більш звичним дляУкаіни способом виведення каналізаційних відводів від сантехнічних приладів (тільки ванна, рукомийник, мийка або душ) є підключення до каналізаційного стояка, який закінчується покриттям трапом, який в свою чергу має вентиляційний відведення через Gully трап або підключений до стояка вентиляції каналізації. В цьому випадку шуму виливається води чутно не буде, і набагато нижча ймовірність переливу води з трапа або поява неприємного запаху.

Каналізаційні труби від сантехнічних приладів з сифоном (водяним затвором) повинні мати ухил не менше 2,5% (1. 40) і мати довжину не більше 2,5 метрів. Каналізаційні труби від сантехнічних приладів без водяного затвора повинні мати ухил не менше 2,5% (1. 40) і мати довжину не більше 1,2 метрів.

Ревізії та прочищення на внутрішніх каналізаційних мережах в будинку.

На горизонтальних ділянках мережі каналізації для побутових стоків найбільші допустимі відстані між ревізіями та прочищення каналізації приймаються:
- для каналізації 50 мм - 12 м для ревізії і 8 м для прочітсткі,
- для каналізації 110 мм - 15 м для ревізії і 10 м для прочітсткі.

Ревізії на підвісних лініях мереж каналізації, що прокладаються під стелею, слід передбачати установку прочисток, виведених в вищерозташованих поверх.

Проходження каналізаційних труб через стіни підвалу або фундаменту.

Перетин каналізаційних труб зі стінами підвалу або фундаменту будівлі в сухих ґрунтах виконується з зазором 0,2 м між трубопроводом і будівельними конструкціями і закладенням отвору в стіні водонепроникними і газонепроникними (в газифікованих районах) еластичними матеріалами, в мокрих грунтах - з установкою сальників.
