Вакуумні вимикачі 6 (10) кВ

В кінці XX століття інноваційна конструкції вимикачів ВВ / TEL. справили переворот в світі комутаційної апаратури 6-10кВ і дозволили зробити прорив на шляху створення сучасних КРУ високої надійності, що не потребують обслуговування вимикача протягом усього терміну служби. Запатентована конструкція, легкість і не примхливість конструкції ВВ / TEL. дозволяє вбудувати вимикач в будь-яку, існуючу, осередок КРУ або КСВ. або створити нову з унікальними споживчими якостями. Сьогодні ВВ / TEL. застосовується на 5-ти континентах світу, чим підтверджує задоволення найжорсткішим вимогам експлуатації будь, це умови Кольського півострова з зимовим морським кліматом, або широта Єгипту, з виснажливим спекою взимку і особливо влітку, або вологий клімат В'єтнаму. Така популярність грунтується на існуючій різноманітності рішень, які вже є або дозволяє запропонувати вимикач ВВ / TEL з модернізації розподільчих пристроїв, підвищенню їх надійності і всієї енергосистеми в цілому.

Вакуумні вимикачі (ВВ) призначені для комутації електричних ланцюгів при нормальних і аварійних режимах в мережах трифазного змінного струму (частота 50 Гц), номінальною напругою до 10 кВ з ізольованою. компенсованій, заземленої через резистор або дугогасительного реактор нейтраллю. ВВ призначені для установки в нових і реконструйованих комплектних розподільних пристроях станцій, підстанцій та інших пристроїв, що здійснюють розподіл і споживання електричної енергії у всіх галузях народного господарства, в тому числі нафтогазовидобувної та переробної, нафтохімічної, хімічної, гірничорудної та ін. Галузях.

Структура умовного позначення вимикачів

Пристрій і робота вимикачів

Принцип дугогашенія.
Гасіння дуги змінного струму здійснюється у вакуумній дугогасительной камері (ВДК) при розведенні контактів в глибокому вакуумі (залишковий тиск порядку мм рт. Ст.). Носіями заряду при горінні дуги є пари металу. Через практичну відсутність середовища в міжконтактного проміжку, конденсація парів металу в момент переходу струму через природний нуль здійснюється за надзвичайно короткий час (с), після чого відбувається швидке відновлення електричної міцності ВДК. Електрична міцність вакууму становить близько 30 кВ / мм, що гарантує відключення струму при розходженні контактів більше 1 мм.
У вимикачах застосовується сучасна конструкція ВДК з аксіальним магнітним полем. Дуга в такому полі знаходиться весь час в дифузійному стані, що суттєво зменшує знос, який не перевищує 1 мм після вичерпання комутаційного ресурсу.

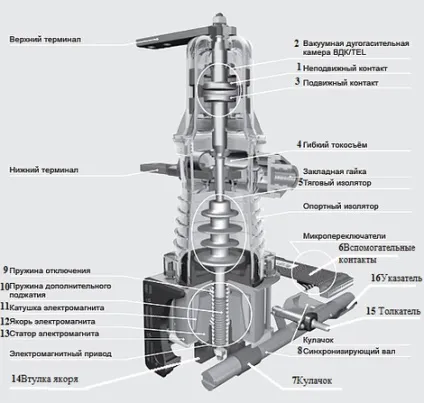

Конструкція вимикачів.
Вимикачі складаються з трьох полюсів, встановлених на металевому корпусі, в якому розміщуються електромагнітні приводи кожного полюса з магнітною засувкою, що утримує вимикач необмежено довго у включеному положенні після переривання струму в котушці електромагніта приводу.
Основні вузли вимикачів на струм до 1000 А розміщуються в закритому ізоляційному корпусі круглого перетину, виконаному з механічно міцного і дугостійкості матеріалу, що захищає елементи полюса від механічних пошкоджень і впливів електричної дуги струму КЗ.

Пристрої управління вакуумними вимикачами є їх невід'ємною частиною і виготовляються у вигляді окремих блоків, що встановлюються в релейних відсіках КРУ, на панелях камер КСО або на викатних елемента КРУ. Вони забезпечують включення і відключення ВВ від джерела постійного, випрямленої або змінного оперативного струму, блокування від повторного включення ВВ, відключення від трансформаторів струму при відсутності напруги живлення, а також ряд додаткових функцій.
