Манометр для вимірювання тиску палива що це за штука
Причина може ховатися в самих різних компонентах паливної системи, і щоб позбутися від подібної проблеми - поломку потрібно визначати точно. Для цього й існують манометри - пристосування, за допомогою яких можна виміряти тиск палива і, вже виходячи від цього показника, шукати несправність.
Таке пристосування має досить просту конструкцію, тому досвідчені водії віддають перевагу саморобним манометрам, ніж покупним. У наведеній нижче статті ми теж розберемося в особливостях самостійного створення манометра, однак згадаємо і про правила покупки такого пристосування, в загальних рисах ознайомимося з неполадками паливної системи і з тим, як їх можна виправити.
1. Що нам може дати вимірювання тиску палива?
Часто так буває, що начебто все в автомобілі працює належним чином і злагоджено, але тут починають проявлятися незрозумілі проблеми. На високих оборотах Ваша машина починає здійснювати провали, при їзді час від часу смикається, при прискоренні взагалі глухне або навіть не зрушується з місця. На перший погляд, пояснити такі неполадки дуже складно і в пошуку істини можна перебрати весь механізм. Однак, в першу чергу варто перевірити, чи правильне тиск палива в рампі.
Зазначений параметр не знаходиться під контролем електронного блоку керування автомобілем (ЕБУ), тому зниження цього показника обов'язково призводить до неправильної роботи двигуна. Безсумнівно, що при дуже сильному зниженні тиску ЕБУ зможе визначити наявність несправності по датчику. який передає наявність кисню в паливній системі.
Реакцією блоку управління буде збільшення часу уприскування палива. Але щоб відкоригувати проміжки між подачами палива проходить деякий час, що і призводить до різких смикання машини при її старті. Ось тому і виникає потреба у вимірюванні тиску палива в рампі.
- регулятор, який визначає рівень тиску в рампі;
- рівень продуктивності паливного насоса автомобіля.
В першу чергу недолік може ховатися в роботі паливного насоса, оскільки коли він не може забезпечити потрібний рівень тиску, то і в рампі воно буде падати. Як ми вже згадували, ЕБУ зможе трохи компенсувати цей недолік, однак низький тиск вимикає можливість роботи імітації ускорительно насоса, що в результаті і стає причиною провалів.
Якщо з роботою паливного насоса немає абсолютно ніяких проблем, то він дає тиск на рівні 5-7 атмосфер. Для того, щоб цей рівень в рампі знижувався до 2,5-3 атмосфер в ній встановлений спеціальний регулятор тиску. Таким регулятором є спеціальний пропускний підпружинений клапан невеликих розмірів, який також має з'єднання з вакуумної мембраною. Розташовується він в області четвертого циліндра, на рейці.
Великою перевагою даного клапана є те, що він здатний коригувати тиск палива не тільки за рахунок пружини, але і завдяки змінам розрядження в колекторі. Можливо це через те, що до цього самого регулятору також підключається тонка трубка, яка і з'єднує його з впускним колектором.
Таким чином, якщо на одній із зазначених деталей відбувається поломка - тиск падає, і навіть ЕБУ не може повноцінно нівелювати поломку додатковими діями. Але крім регулятора тиску палива (РДТ) є і інші деталі автомобільного механізму, неправильна робота яких також може стати причиною зміни показників тиску. Серед них:
-фільтри бензонасоса і т.д.
Щоб «діагноз» був більш точним, потрібно більш детально розібратися в особливостях роботи паливної системи звичайного автомобіля. Але якщо говорити про оптимальний його рівні, то досвідчені автомобіліст стверджують, що чим воно вище - тим краще для роботи машини.
Схема роботи паливної системи: що від чого залежить?
Система подачі палива в автомобілі не така вже й складна, якщо в ній розібратися, не упускаючи ніяких деталей:
- роботу двигуна забезпечує бензонасос, який безперервно підкачує палива; якщо не працює насос - не працює і двигун;
- якщо бензину накачати занадто багато - він скидається в обратку через той-же регулятор тиску палива; - тиск в рампі буде постійно підвищуватися / знижуватися в залежності від оборотів автомобіля і про подгазовки;
- при заглушеному двигуні тиск починає падати, однак в кожній машині швидкість такого зниження буде різною. Залежить вона від того, на скільки якісним є зворотний клапан (розташований він на тильній стороні бензонасосного моторчика).
2. Вирушаємо за покупкою манометра для вимірювання тиску палива

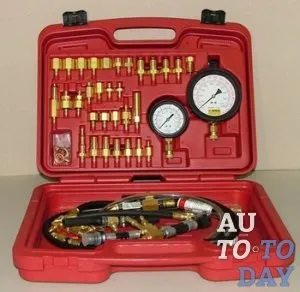

Тому, досвідчені автомобілісти вважають, що серед інших інструментів і пристосувань для огляду і ремонту автомобіля, у них повинен бути власний манометр. Сьогодні автомагазини пропонують найширший вибір цих пристосувань, серед яких Ви можете вибрати відповідну модель для вимірювання тиску в паливній системі вітчизняних та іноземних автомобілів. Перевага такої покупки полягає в наступному:
- при покупці манометра в комплекті з ним Ви отримаєте велику кількість всіляких адаптерів, за допомогою яких і зможете здійснювати вимірювання тиску палива на самих різних марках автомобілів;
- покупні манометри мають точну шкалу, яка здатна дуже точно відображати показник тиску;
- існують спеціальні тестери, які дозволяють вимірювати тиск в паливних системах з перепускним клапаном. При цьому, в процесі проведення замірів є можливість скидання залишкового тиску;
- професійні манометри дозволяють отримувати точні показники тиску палива на різних режимах роботи автомобіля, що саморобні не завжди можуть забезпечити.
Багато хто, не вдаючись в деталі, також намагаються виміряти тиск в паливній системі за допомогою звичайного повітряного манометра, призначеного для вимірювання тиску повітря в автомобільних шинах. Звичайно, що принцип вимірювання тиску і повітря і палива є фактично однаковим. Однак, якщо для тиску палива межа вимірювання знаходиться на показниках в 5-7атмосфер, то для повітря він значно вище і становить 16-20 атмосфер.
З цієї причини, якщо використовувати повітряний манометр для вимірювання тиску палива, то Ви повчіть сильну похибка показника, оскільки стрілка буде знаходитися тільки на початкових значеннях приладу. Але все ж, для створення саморобних паливних датчиків використовуються саме повітряні манометри.
Дійсно, багато умільці вважають покупку професійного приладу непотрібної тратою грошей, оскільки створити точний апарат для вимірювання тиску палива можна і своїми руками. У мережі існує велика кількість подібних інструкцій, де розповідається, як манометр можна зробити своїми руками за лічені хвилини.
Однак, щоб саморобний пристрій показувало якомога чіткіші дані, майструвати його потрібно дуже уважно, не випускаючи з уваги жодної деталі. Також, потрібно вміти правильно зчитувати й інтерпретувати отримані показники. Нижче ми постараємося навчити Вас цьому не хитрому справі.
3. Які деталі потрібні для створення саморобного манометра тиску палива?
І так, щоб самому зробити точне пристосування для вимірювання тиску в паливній системі автомобіля, знадобляться наступні деталі:

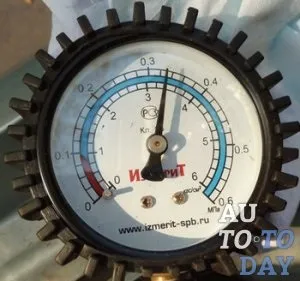

1. Звичайний манометр для вимірювання тиску повітря в шинах. Його набагато простіше і дешевше придбати, ніж паливний. Багато рекомендують використовувати манометр для автомобілів ВАЗ, оскільки якщо на ньому обкрутити штуцер для бензину, то можна буде використовувати ще і для вимірювання тиску масла. Для цього шланг створеного нами приладу просто прикручується замість датчика тиску масла.
2. Перехідник, роль якого найкраще зможе виконувати звичайний штуцер. Значення його різьблення має бути 7 / 16-20 UNF.
3. Бензофільтр. Сам він нам не знадобитися, від нього тільки відрізається штуцер. Кінці відрізаного штуцера рекомендується трохи развальцевать.
4. З'єднувач для паливної системи, який має Y-подібну форму.
5. Хомути. Потрібно взяти чотири штуки.
6. бензошланги. Для конструювання манометра нам знадобитися не менше 1 метра.
Після покупки всіх зазначених деталей можемо переходити до нашої безпосередньої задачі - збору конструкції манометра.
4. Докладне роз'яснення інструкції зі збору саморобного паливного манометра.
До одного з кінців шланга приєднуємо наш повітряний манометр. Його також потрібно закріпити якомога щільніше, для чого знову використовуємо штуцер і хомут. Ось і все - паливний манометр створений! Для перевірки тиску палива Вам всього лише потрібно буде підключити один вільний кінець шланга до виходу паливного фільтра, а другий - до входу паливної рампи. Однак, процес вимірювання тиску не такий вже і простий, як може здатися на перший погляд, тому про це розповімо докладніше.

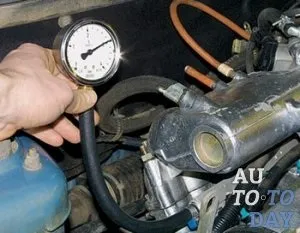

5. Діагностика тиску палива в автомобілі: як отримати правильні заміри?
Заміри тиску можна робити абсолютно по-різному і при різних режимах роботи автомобіля. Найчастіше отримують показники:
- при включеному запалюванні автомобіля. Відзначається, наскільки підскочила стрілка в порівнянні з тим показником, на якому вона перебувала до цього;
- вимірів зі скинутої зруб з регулятора тиску палива (РТД);
- вимірів з перетиснутій обраткой.
В цілому, при виникненні найменших проблем, які змушують Вас запідозрити несправність паливної системи, слід взяти паливний манометр і проводити перевірку в такий спосіб:
1. В першу чергу варто визначити те, як працює регулятор тиску. Щоб це зрозуміти, потрібно включити насос на непрацюючому двигуні. Якщо ніяких поломок і несправностей немає, то манометр покаже 3 ± 0,2 атмосфери. При опусканні показника тиску нижче, ніж 2,8 атмосфер, слід задуматися про заміну РДТ. Адже, несправність регулятора є причиною зниження керованості автомобіля на швидкісних режимах. Однак, поспішати не варто, потрібно ще перевірити наступний пункт і тільки після цього виносити остаточний вирок стосовно справності РДТ.
2. Наступний важливий для нас параметр - це тиск нульовий подачі. Це тиск насос піднімає без подачі палива, так би мовити, на пробу. Його показник свідчить про те, наскільки добре працює насос і наскільки він зношений. Якщо показник буде поступово знижуватися, то це і буде свідчити про знос.
Щоб його виміряти, потрібно за допомогою круглогубцев затиснути «обратку». Відразу відзначимо, що зробити це потрібно дуже різко. При цьому, стрілка манометра повинна моментально підскочити до показника граничного значення. Якщо все станеться так, як ми описали - з насосом і його роботою ніяких проблем немає. Якщо ж стрілка буде підніматися повільно, то причин цьому може бути дві:
- забився паливний фільтр;
- забилася сітка бензопріемніка.
Вважається, чим нижче максимальне значення - тим нижче буде проізводітлеьность насоса і тим швидше його доведеться міняти. Однак, навіть при опусканні цього показника до значення в 4 атмосфери можете бути впевненими, що авто Ваше буде їздити ще дуже довго. А ось якщо стрілка не зможе піднятися вище, ніж на 3 атмосфери - ось тоді вже варто вживати рішучих заходів по його заміні.
3. Тепер пробуємо взагалі вимкнути насос. Стрілка манометра в цей час повинна опуститися до показник 0,7 атмосфер і залишатися стабільно на даному рівні. Якщо ж вона відразу впала до нуля - несправність може бути в роботі зворотного клапана або РДТ в цілому. Не зовсім значні дефекти можна усунути простим пережатием «обратки» на невеликий період часу, оскільки проводити заміну всього бензонасоса через одного клапана - не зовсім доцільна ідея. Однак, якщо винен РДТ, але подібного не уникнути.
4. Тепер потрібно перевірити, як змінитися паливний тиск при роботі двигуна. Робота двигуна змушує стрілку трохи сіпатися. Про наявності несправностей свідчитиме «гуляє» в дуже широких межах стрілка (амплітуда її коливань може становити навіть 0,3 атмосфери). В такому випадку найчастіше буває забита сіточка бензопріемніка.
5. Середній показник паливного тиску при працюючому двигуні повинен складати 2,3 атмосфери. Якщо в цей момент з РДТ зняти вакуумний шланг, то стрілка повинна піднятися до 3 атмосфер (то тієї межі, який Ви заміряли в п.1). Після цього шланг необхідно повернути назад і спробувати підняти обороти роботи машини до 3 тис. У тому випадку, якщо тиск подет знижуватися - можете бути впевнені, що причина «поганого» поведінки автомобіля полягає в несправності насоса.
Таким чином, за допомогою простого, навіть саморобного, манометра можна налагодити повноцінну роботу автомобіля. Таким чином, Ви зможете захистити і себе і своїх рідних від несподіваних ситуаціях на дорозі. Не варто також забувати, що при несправності однієї деталі, порушується функціонування механізму автомобіля в цілому, тому визначати поломку і її виправляти потрібно своєчасно.
І якщо, наприклад, під час ремонту машини Вам довелося розбирати бензобак, не буде зайвим в цей же час заглянути в нього з ліхтариком і очистити від опадів, які зазвичай накопичуються на дні.
