Установка крокв своїми руками на зруб двосхилим даху, як правильно зробити схему, які

Будівництво даху - довгий і трудомістке заняття, але воно необхідне для захисту будинку від негоди і тепловтрат. При самостійному зведенні будівлі установка крокв даху своїми руками хвилі здійсненна, якщо дотримуватися всіх вимог по створенню підстави покрівлі. Головне - мати необхідні знання і хоча б невеликий досвід в будівництві. Не варто забувати: від надійності даху залежить стан будинку. Для того, щоб все виконати правильно, потрібно знати особливості створення кроквяної системи, і виконувати всі роботи послідовно.

Конструкція дахів і систем крокв

Дахи будинків зазвичай є похилими площинами - їх називають скатами. В основі покрівельних скатів знаходиться кроквяна система, на яку укладають обрешітку для настилу покрівельних матеріалів.

Нижні торці крокв зазвичай мають опору на мауерлат. У місці перетину скатів виходять ребра - похилі і горизонтальні. Горизонтальні елементи називають коником. На перетинах скатів, утворених входять кутами, облаштовують ендови і разжелобки. Виступаючі над стінами будівель краю покрівлі отримали назву фронтонних або карнизних звисів. Вони розташовуються горизонтально, а за зовнішні стіни виходить виступ. Після укладання обрешітки, потім крокв над ними збирають покрівельний матеріал. Перед монтажем покрівлі обов'язково укладають тепло-, паро- і гідроізоляцію.

Від того, який ухил мають покрівельні скати, дахи бувають плоскими і скатними. Перші мають ухил 2,5-10%, а другі - більше 10%. Скати - це площині даху, що дозволяють воді стікати з неї.

Дахи діляться на наступні типи:

• односхилі - з опорою на дві різні за висотою зовнішні стіни;
• подвійні - мають опору на дві однакові за висотою зовнішні стіни (детальніше: "Як зробити двосхилий дах");
• шатрові - у них чотири ската, у яких форма однакових трикутників, сходяться в єдиній точці;
• чотирьохскатні (вальмовиє) - дахи з трикутними скатами на торцях; коли вальма даху до карниза не доходить, дах називають полувальмовой;
• мансардні (ламані) подвійні - дві площини таких дахів є прямокутники, з'єднані під тупими кутами.

Тип похилого даху переважно залежить від того, яка схема установки крокв була використана. Крокви - це основні несучі елементи даху, і вони повинні не тільки витримувати вагу покрівлі, але і бути стійкими до тиску снігу і вітру. Для виконання розрахунків кроквяної системи необхідно керуватися типом покрівельного матеріалу, характерною для регіону силою вітрів і розміром снігового покриву.

Кроквяні ноги з метою збільшення жорсткості каркаса з'єднують між собою. Щоб дах не знесло при сильному вітрі, каркас потрібно зв'язати з «коробкою» вдома ще до того, як правильно поставити крокви. При будівництві приватних будинків зазвичай використовують кроквяні системи з деревини - вони легко обробляються і встановлюються.

Види і особливості крокв

Перш ніж перейти до того, як встановити крокви, потрібно розібратися з їх пристроєм і видами.

Кроквяні ферми є плоскої форми гратчастими системами, необхідними для перекриття великих за площею приміщень. Це незмінна сукупність стержнів, поміщених в одній площині і на кінцях з'єднаних один з одним (прочитайте: "Як поєднати брус між собою по довжині").

Знаходяться на верхньому контурі елементи називають верхнім поясом. Існує і нижній пояс. Похилі внутрішні стрижні називають розкосами, а вертикальні - стійками. При монтажі крокв в основі системи виходить трикутник, що забезпечує значну жорсткість. Головним елементом ферми вважаються кроквяні ноги, що підтримують обрешітку - їх встановлюють уздовж скатів (докладніше: "Облаштування та монтаж кроквяної системи даху").

Крокви бувають наслонние і висячі. Способи установки крокв і їх тип підбирають, виходячи з покрівельних матеріалів, навантаження у вигляді вітру і снігу, ухилу покрівлі. Висячі крокви спираються лише на крайні дві точки, наприклад, на стіни будинку. Проміжні опори в цьому випадку не потрібні. Висячі крокви призначені для вигину і стиснення. Також така система створює значну розпираючий навантаження по горизонталі, що передається стінам. Її можна зменшити за допомогою металевих або дерев'яних затяжок, що з'єднують крокви.

Затягування розташовують в підставі крокв, при цьому стяжка є одночасно і балкою перекриття. Даний метод зазвичай використовують для створення мансардної покрівлі (читайте: "Установка крокв мансардного даху, матеріали для її виробництва"). Затягування можуть перебувати також і вище крокв. Чим вище розташовуються затяжки, тим надійніше і потужніше вони повинні бути. Такі кроквяні системи використовуються в тих випадках, якщо прольоти становлять 7-12 метрів, і додаткові опори не передбачені. Таким чином, основними елементами висячої системи вважаються кроквяні ноги з затяжками нижнього пояса.

Крокви Похилі типу будуються інакше. Їх встановлюють у будинках, в яких є додаткова несуча стіна або опори, розташовані в центрі по відношенню до зовнішніх несучих стін. Кінці таких крокв спираються на бічні стіни, а для середньої частини є опора з несучих стовпів або внутрішнього простінка. Елементи таких крокв працюють як балки - лише на вигин.

Монтаж однієї системи покрівлі над декількома прольотами передбачає чергуються установку висячих і похилих кроквяних ферм. У тих місцях, де відсутні проміжні опори, встановлюють висячі крокви, а там, де вони є - похилі. Якщо проліт даху (проміжок між опорами) перевищує 6,5 метрів (з додатковим елементом опори 10-12 метрів) використовують наслонние крокви.

Таку конструкцію створюють тим же чином, що і в будинках із каркасною системою. Обрешітку роблять з брусів суцільного подвійного або дощок розрідженого настилу, а прикріплюють її до крокв цвяхами.

Обрешітку під настил з м'якої покрівлі, наприклад, з руберойду роблять у вигляді суцільного настилу. Він повинен складатися з двох шарів дощок - в результаті виходить подвійний настил. Верхній шар обрешітки є захисним, нижній вважається робочим. Одинарний суцільний або розріджений (має зазор 20-30 міліметрів) настил застосовується як підстава для покриття з азбестоцементних плит. Обрешітку з брусів з підставою 50х50 міліметрів використовують в якості основи під класичний шифер, хвилястий склопластиковий шифер і черепицю.

Щоб знати, як правильно встановити крокви, потрібно знати способи їх кріплення (докладніше: "Як кріпити крокви").

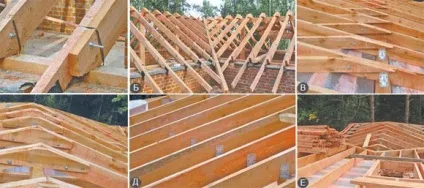

Кроквяні ноги допускається кріпити декількома способами, в залежності від матеріалів, з яких зводилося будова:

• шляхом з'єднання з верхньою обв'язкою дерев'яних каркасних будинків;
• з'єднанням з верхніми вінцями (актуально для будинків дерев'яних рубаних і брущатих);
• методом з'єднання з опорними брусами (використовується для кам'яних будинків). У цьому випадку товщина мауерлата повинна становити 150-160 міліметрів. Він може бути цілісним (брус укладають на всю довжину будівлі) або частковим (бруси укладають тільки в місця стику із кроквяними ногами).

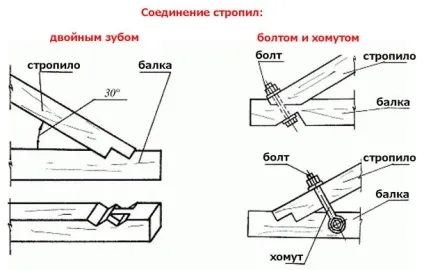

Кроквяні ноги невеликого перерізу необхідно захистити від провисання - для цього використовують решітку з підкосів, ригеля і стійки. При цьому стійки і підкоси роблять з колод діаметром від 130-140 міліметрів. Правильна установка крокв на дах має на увазі з'єднання їх з затяжками. Щоб кроквяні ноги не ковзали по затягуванню і не сколювалися, їх врізають зубом висотою в 1/3 розміру затягування, створюють шип. Іноді використовують одночасно обидва способи кріплення крокв. Врубу кроквяну ногу в кінець затягування, зуб відсувають максимально далеко. Затягування може залишитися неушкодженою в тому випадку, якщо встановлювати крокви в 30-40 сантиметрів від її краю.

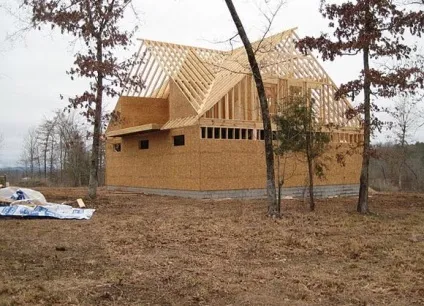

установка крокв

Для створення кроквяної конструкції можна брати тільки пиломатеріали 1-2 сорту без гнилі і червоточини. Дошки і бруси розкроюють до потрібної довжини круглопильні верстати способом поперечного розкрою, потім на цьому ж верстаті роблять оторцовку виробів за заданим шаблоном. По ширині елементи обпилюють на круглопилковому верстаті по подовжньому розкрию.

Технологія установки крокв виглядає наступним чином.

Елементи системи збирають на бойку в шаблонах. Деталі, які потрібно з'єднати, розміщують у бойка в зручному порядку, щоб їх можна було використовувати без зайвих рухів і зусиль. Перед початком збирання на бойку наносять вугіллям або крейдою схему крокв для з'єднання в натуральну величину. На бойку можна набивати планки, які фіксуватимуть кроквяні ноги в зібраному вигляді.

Після того, як буде завершена прирізка та проведена контрольна збірка, крокви маркують і укомплектовують. Контрольне збирання стропильних ніг потрібна для того, щоб можна було виконати установку без підгонки. У кроквяних елементах передбачають місця для установки болтів і нагелів. Крокви з невеликим прольотом іноді збирають прямо на підприємствах, і доставляються до місця будівництва вже в готовому вигляді.

Кроквяні колод конструкції

При виготовленні дерев'яних крокв використовують круглий окоренной ліс діаметром 18 сантиметрів. Колоди повинні бути прямолінійними і рівними, без гнилі, червоточини, кривизни. Невеликі нерівності обробляють сокирою по шнуру.

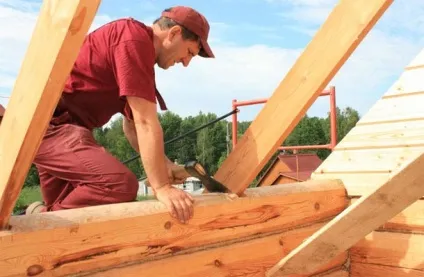

Установка крокв на зруб - це створення опори кроквяних ніг на верхні вінці будівлі. Від того, наскільки правильно буде це зроблено, залежить надійність конструкції. Затягування, за допомогою яких будуть з'єднані кроквяні ноги, повинні бути зроблені з дерева високої якості. Обраний під затяжку колоду торцюють по необхідної довжині. Так як найчастіше круглий брус постачають довжиною 6,5 метрів, затягування для великих прольотів зазвичай роблять з двох-трьох колод, з'єднаних між собою по довжині. Потім підбирають матеріал для крокв.

Підкоси і стійки, які мають меншу довжину, роблять з обрізків або з коротких колод. У вибраних виробів виробляють тесанням торців і роблять розмітку за шаблоном з фанери або тонкого листового металу. Точки врубувань по закінченню розмітки випилюють і зачищають гостро заточеним сокирою.

Балки складеного типу на пластинчастих нагелях застосовуються при облаштуванні перекриттів і верхніх поясів ферми - їх збирають з брусів на дерев'яних нагелях. Найпоширеніша конструкція збірного перетину - це балка. Вона є конструкцією з двох або трьох брусів з хвойної деревини, з'єднаних один з одним пластинчастими нагелями і зроблених з використанням дерева твердих порід (найчастіше дуба, іноді - берези), при монтажі використовується кріплення для балок. Нагелі в балках встановлюють по всій довжині, за винятком середньої частини, в якій зусилля на зрушення незначні.

Проводять балки з брусів першого сорту, попередньо висушених до рівня вологості не більше 20%. Цей показник у пластинчастих нагелів для балок повинна бути не більше 10%.

До того, як встановити крокви на зруб, збирають балки. Це можливо здійснити за допомогою спеціального пристрою, що складається з двох стійок-підставок (опор), на них є вал, який виконує обертання в двох втулках. На козелка з кожного боку вала розташовані бруси. За допомогою хомутів-тяжів зрушують кінці балок. Щоб в балках був досягнутий потрібний монтажний підйом, дві розпірки, що володіють відповідною до підйому товщиною, приєднують до валу.

Після виконання стяжки кінців балок, їх середина стає зігнутої під впливом розпірок, а балки згинаються виходячи з величини підйому. Під час згинання балок потрібно звертати увагу на те, щоб площини дотичних між собою брусів були підігнані одна до одної.

Установка крокв двосхилим даху вимагає точного дотримання будівельного підйому. Потім за шаблоном відзначають місця знаходження нагелів і підбирають гнізда. У підготовлені гнізда вставляють пластинчасті нагелі до того, як поставити крокви на двосхилий дах.

Після цього з-під пристрою з одного боку висувають козелки, а вал розгортають на 180 градусів одночасно з балками. Потім козелки встановлюють на місце, знову підбирають гнізда і встановлювати в них галтелі з другої сторони балок. Після закінчення монтажу нагелів тяжі знімають, від цього балки злегка випрямляються, і будівельний підйом трохи знижується. Нагелі обов'язково потрібно затиснути в гніздах. На цьому кріплення крокв двосхилим даху завершено.
